當前位置：首頁 > 解決方案 > 石油煉化系統 > 導流式速閑止回閥防水錘分析
摘要：供水采站系統中水錘會對含道、設備產生極大的危害，常常導致破官、水錄倒轉、電機線圈燒毀等事故。介紹一種導流式速閉止回網構造、防水錘工作原理,以及導流式速閉止回網與其他類型止回網的防水錘效果比較。
關鍵詞：導流式速閉止回國;速閉;緩閉;水錘;零流水頭;損失
1.引言
一切生命活動起源于水，哪里有水,哪里就有生命。隨著我國進人中國特色社會主義新時代，人民對日益增長的美好生活需要對自來水的需求量越來越大,持續可靠的給排水系統已成為人們生活不可或缺的基礎設施。在供水泵站系統中,水錘會對管道、設備產生極大的危害，常常導致破管、水泵倒轉、電機線圈燒毀等故障。在供水管網中，由于某種外界原因！如閥門突然關閉、水泵突然停機等）使得水的流速發生突然變化，從而引起壓強急劇升高或隆低的交替變化，這種水力現象稱為水擊或稱水錘。尤其在公稱尺才 DN300及以上的管道系統中，水錘的破壞是非常巨大的，導流式速閉止回閥采用特殊的結構設計，閥瓣能夠感應管道系統水流速度的變化，停泵時在水流倒流的瞬間關閉閥門，在供水管道系統中能夠有效預防水錘的發生,使得閥門在停泵瞬間沒有劇烈的閥瓣與閥體的撞擊聲，而實現防水錘靜音關閉的效果。
2.現狀分析
在泵站或長輸管道供水系統中,突然停電,水倒流時，止回閥很快關閉，所產生的停泵水錘壓力升高很大,可達到工作壓力的 2～4 倍,其破壞程度很?chē)?yán)重，為了減少或預防水錘的產生，我們?cè)谙到y(tǒng)中設置了止回閥。桹據防水錘的原理不同,可分為緩閉止回閥和速閉止回閥。
緩閉止回閥有很多結構類型，如雙腔水力控制結構、底部油壓緩沖結構、軸端分段式油缸緩沖結構等。為了減少流阻系數，通常設計成微阻緩閉型或液控緩閉型，結構通常為旋啟型或碟式閉止回閥的原理是將閥板分成兩個關閉階段，當停泵時，悶板先隨水流的流速減小而快速關閉 80%以上，其余過流面積在倒流水壓的作用閥板克服活塞缸阻力,緩慢關閉。在慢關階段,水加速倒流，水壓迅速上升，水錘隨即,通過泄流達到泄壓的目的，減小了水錘壓力。但受每個供水管道的布局揚程、背壓等因素影響，每個工況都必領經過專業人員現場調試,確定快關和慢關的比例,以及慢關的時間，否則緩閉止回閥無法達到設想的關閉過程,亦無法消除大部分水錘。在水泵揚程低的長距離供水系統中,由于管道距離很長,水流慣性很大,當水泵斷電時，閥門附近會產生負壓,管路中存在駝峰而發生彌合水錘。緩閉止回閥的作用十分有限。
速閉止回閥有彈簧升降式快閉止回閥，重錘旋啟式快閉止回閥 彈簧旋啟式快閉止回閥、噴管式止回閥、軸流式止回閥等結構類型,其設計理念是在停泵瞬間止回閥能夠瞬間關閉速閉止回閥工作原理是供水系統中不產生水柱分離的情況下在停泵最初階段，管路系統中的水由于饋性將向前流動，流速逐漸降低，當流量為零時即快速關閥，減小水流加速逆流而產生的水錘升壓對水錘有 預防和抑制作用。但是，速閉止回閥的阻力大,電耗大,尤其公稱尺才較大的供水管路系統中，止回閥很難實現瞬間關閥，反而可能在加速逆流的作用下，導致泵站及管路系統中引起過高的水錘升壓止回閔在道流量增大時，閥越遲緩，水錘升壓越高為了減少事故停泵時水錘對系統和泉閥設備的損壞,水泵出水口必須安裝止回伐曲于選擇何種止回啊，己有大量的理論研究和實踐應用速閉止回線或緩閉式止回閥都有選用兩者|削弱停泵水錘的；機理不同，前者主要是避免產生水錘可者主要是降低已產生水錘的破壞力CVKR型導流式速閉止回閥米合水力學的輪廓設計取得較佳的流線型水路，內部附有導流體的設計能保證最小的壓力損失，導流式速閉止回閥安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘水擊聲；和破壞性沖擊以達到靜叫止倒流和保護設備的目的經過國內外一些制造商和設計院推薦，以及國內外大量實際工程的使用效果驗證，導流式速閉止回閥己被廣泛用于給排水、消防暖通、工業等系統中。
導流式速閉止回閥結構及原理
導流式速閉止回閥防水錘原理區別于緩閉止回閥，是一種導流式速閉止回閥，亦稱噴管式止回線(NozzleCheck Valve)。導流式速閉止回閥防水錘原理是采用快速關閉的理念設計，依靠閥瓣快速的關閉，在停泵瞬間，系統介質還沒有產生倒流加速度之前，網門已經關閉，從而使系統沒有產生破壞性水錘的加速度。

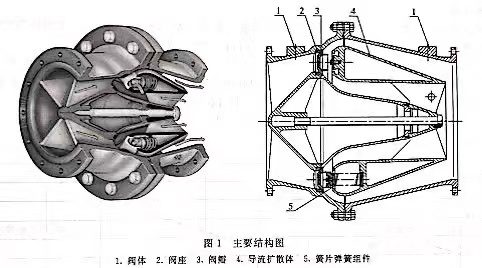

導流式速閉止回閑主要由肉體、網座、導流擴散體、國瓣及簧片彈簧組件等主要零部件組成，主要結構如圖1所示。
導流式速閉止回閔的原始設計源于德國，由上海冠龍網門機械有限公 司引1進到國內,經過對產品吸收改進和多年的工程實踐,已證明其具有良好的預防水錘功能;而且流線型設計,降低了閥門流阻，節約能源;同時，該閥門具有免維護特征，節約了容戶使用成本。其結構具有閥瓣輕、關閉行程短、彈簧加速關閉等特點。下面具體介紹其設計特點。
1)無軸浮動閥瓣設計
無軸承浮動網瓣設計，環形網瓣用彈簧和簧片組件在環形閔瓣周向均勻支撐,簧片實現精確導向，使閥瓣移動無摩擦，處于浮動狀態，動作靈敏,并更有利于達到快速關閉的目的，消除了由此引起的內件磨損及水頭損失。
2)環形閥瓣重量輕
閥瓣的環形結構大大減輕網瓣重量，水流可從網瓣內、外側同時通過。設計時主要考慮的是力求閥瓣質量輕、慣性低行程短，且有加速關閉的復位彈簧及后：流體般閥的設計關閉時間為 0.15秒以?xún)?nèi)。相對于傳統的止回閥，如旋啟式•升降式等由于結構上的原因均達不到快速關閉的能力。
3)導流式設計

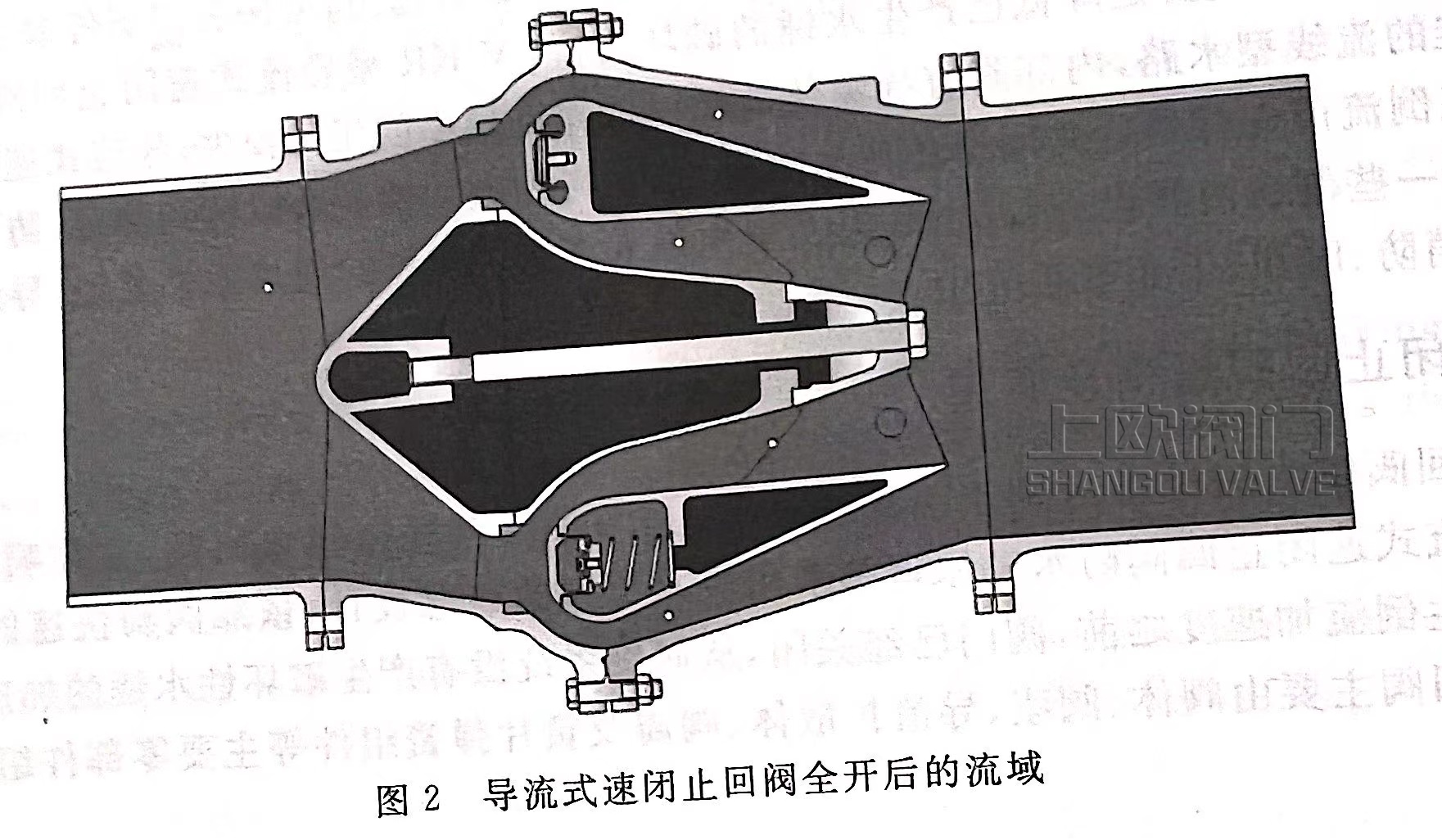

擴散體導流式設計使流經閥門的水流經過擴散導流體,使水流幾乎無紊流,使閥門水頭損失極低，節約能源．導流式速閑止回閥全開后流域如圖2所示
免維護設計
閥門內部活動零部件少，閥門全開后閥瓣完美貼合在擴賽導流體上，水流不會沖擊其他活動零部件。閥瓣和閥座采用金屬對金屬密封，密封面耐沖蝕，一旦安裝完成，正常使用，可實現閥門終身免維護。

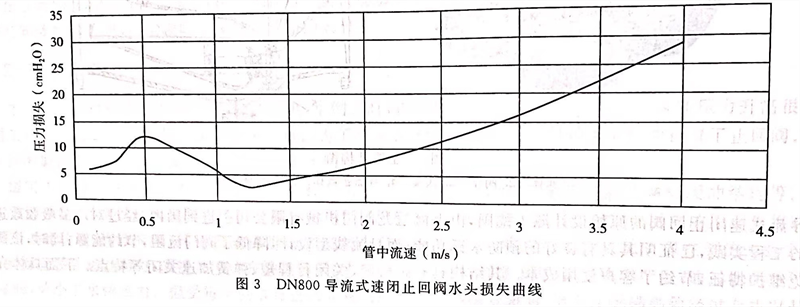

安裝在水泵出口的導流式速閉止回閥，采用擴散體導流式可以實現低流阻，節約使用成本。公稱尺寸DN800導流式速閉止回閥實測水頭損失如圖3所示，從圖中可以看出，在供水系統2.5m/s的經濟流速下，導流式速閉止回閥的水頭損失不超過15cm水柱。需要解釋的是導流式速閉止回閥全開一般需要1.0～1.5m/s的流速，閥瓣才能全開，形成導流效果，所以水頭損失曲線在低流速下有拐點。
4）導流式速閉止回閥防水錘原理
正常情況下，我們停泵的順序是先關閉止回閥后端的關斷閥，先使系統流速降下來,接近于零流量，止回閥在沒有水力沖擊的情況下，復位關閉，再停電關閉水泵，此時水幾乎不會產生倒流，也不會產生水錘，在事故停泵情況下，止回閥后端的關斷閥米不及關閉，事故停泵瞬間水有一個從正流→減速正流→零流-一逆流→加速逆流的變化過程、也就是說,水從正流到逆流之間有一個零點流速，在此臨界瞬間，若能使止回閥閥瓣恰好在此時瞬間關閉，流體不產生倒流，則流體和系統對閥門所產生的慣力最小，水擊壓力升值也為最小，這是止回我的最佳關閉模式，關閉特性最為理想，導流式速閉止回閥的閥瓣采用浮動設計，簧片導向，
彈簧感應水流速度變化以實現在接近零流時止回網瞬間關閉，防止了水的倒流而產生的水錘破壞;同時，憫瓣采用環型，質量可以減輕;導流式設計。使得閥門啟閉行程很短，網瓣沖擊網座時的速?gòu)U小。閥瓣對閥門的沖擊力F是閥瓣質量m與網瓣按觸閥座時的速度。的乘積,m 與&均小,故F也小。即使瞬間關閉閥門，不會破壞閥門自身結構。
但由手工程實際情況錯綜復雜及網門的結構上的因素，想真正做到零流關閉并不容易。對止回閥的設計而言,結構上如考慮增加關閉速度的若千措施，則有利于使網門在按近于零流速點或道流剛形成時關閉，以力求達到無水擊或減輕水擊的目的。

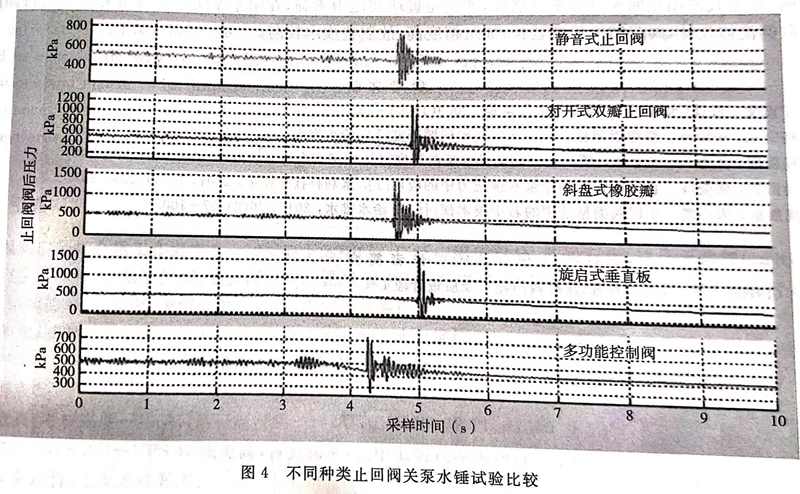

為了驗證導流式速閉止回閥的預防水錘的效果，我們模擬現場工況，設計檢測系統，,對旋啟式垂直板、斜盤式橡膠瓣、對開式雙瓣止回導流式速閉止回閥及多功能控制閥等常見的止回閥測試模擔敬障停泵工況，使水泵瞬間關閉，比較各種止回閥的減少水錘效果，如圖4所示。
實驗效果顯示導流式速閉止回網的水擊壓力升值遠小于其他結構形式的止回網，多功能控制網地具有較好的防水錘作用，但水頭損失比導流式速閉止回網大很多。
5. 案例及結論

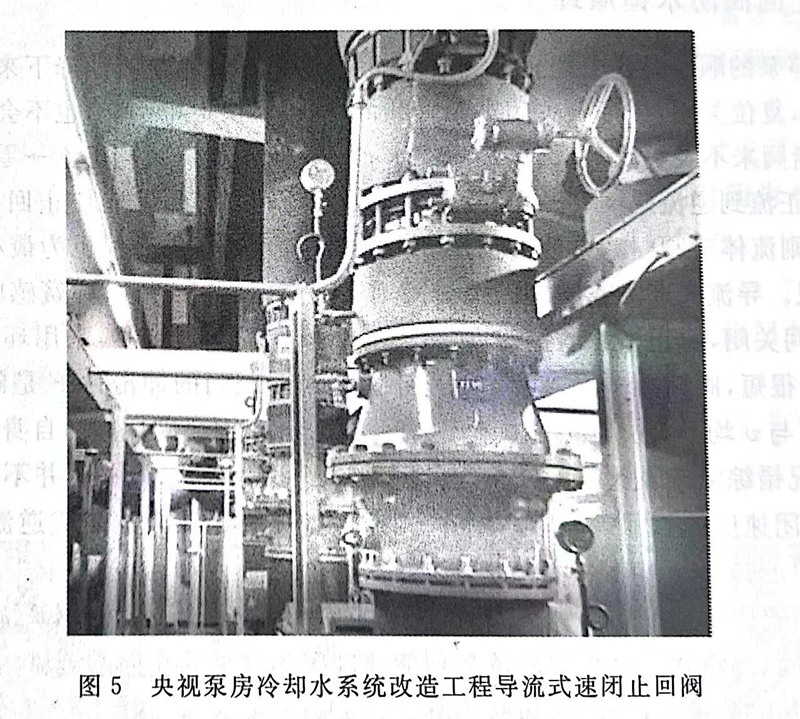

隨著導流式速閉止回網在國內外大量實際工況的使用，并獲得良好的評價，趣來越多的給排水設計工程師逐漸認可該種止回閥的設計理念。導沆式速閉止回網已廣泛應用在國內各大水廠加壓泵站及國內重點工程中，如中央電視臺泵房冷卻水系統改造工程中海汰原來使用的升降式止回網，采用 DN500 口徑的導流式速閉止回閥。
當然，導流式速閉止回閥也有不足之處，如抗垃圾堵塞能力不強，在原水系統中前端需要過濾雜物。由于閥門有擴散倒流體設計，閥門結構長度較長,加工精度高，故制造成本較高。
