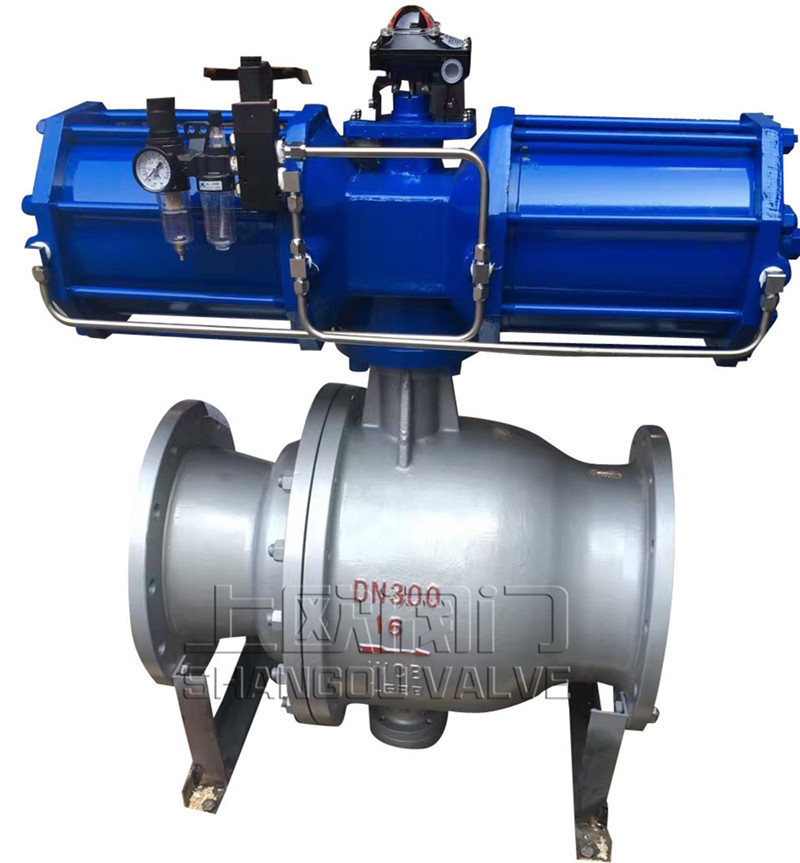

卸灰球閥

產品簡述：
Q347MF,Q947MF,Q647MF卸灰球閥閥門號：Q347MF,Q947MF,Q647MF連接形式：法蘭產品材質：碳鋼公稱通徑：DN15-600（mm）mm適應介質：蒸汽壓力環境：0.6-40工作溫度：常溫閥門標準：國標、德標、日標、英標、

更新時間：2020-11-27 11:55:51
瀏覽次數：1540

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

詳細資料
產品介紹
執行標準
用途
零件材料
特點及優點
連接尺寸及重量

詳細資料

我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多卸灰球閥相關產品信息，歡迎訪問浙江上歐閥門產品分類→最佳的品質、一流的服務，上歐為你創造更多價值！

產品介紹

閥門型號：Q347MF,Q947MF,Q647MF
連接形式：法蘭
產品材質：碳鋼
公稱通徑：DN15-600（mm）mm
適應介質：蒸汽
壓力環境：0.6-40
工作溫度：常溫
閥門標準：國標、德標、日標、英標、美標
流動方向：雙向

執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

用途

卸灰球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

卸灰球閥用途：
球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

零件材料

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

特點及優點

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

連接尺寸及重量

公稱壓力		50	65	80	100	125	150	200	250	300	350	400	450
系列1L		216	241	283	305	356	394	457	533	610	686	762	864
系列2L		-	-	-	-	-	-	500	600	700	800	900	-
H		102	114	127	152	184	219	273	360	395	430	470	550
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698
	E	-	-	-	-	-	-	115	116	171	171	257	257
	F	-	-	-	-	-	-	350	350	400	420	400	420
	W	230	400	400	650	1050	1050	600	600	800	800	800	800
	WT（KG）	12	16	22	35	58	74	205	322	460	576	864	1280
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-
	L1	-	-	-	-	-	235	235	235	259	400	400	-
氣動	H3	274	379	389	479	552	666	736	926	1059	1127	1127	1468
	L2	270	405	405	576	576	776	776	776	1060	1060	1060	1360
