當前位置：首頁 > 產品中心 > 調流調壓閥 > 電動調流調壓閥 > 電動調流調壓閥
電動調流調壓閥為活塞式結構,調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞,該閥可在閥體內圓筒里由導軌引導沿管路中心作軸向運動,因而改變流道面積,以實現調節流量及減壓功能,與管道的連接形式為法蘭聯接,法蘭連接尺寸,結構長度符合相應GB的要求
更新時間：2021-12-16 10:29:18 瀏覽次數：1863電動調流調壓閥為活塞式結構，活塞式流量調節閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞?？稍陂y體內圓筒里由導軌引導沿管路中心作軸向運動，因而改變流道面積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求。

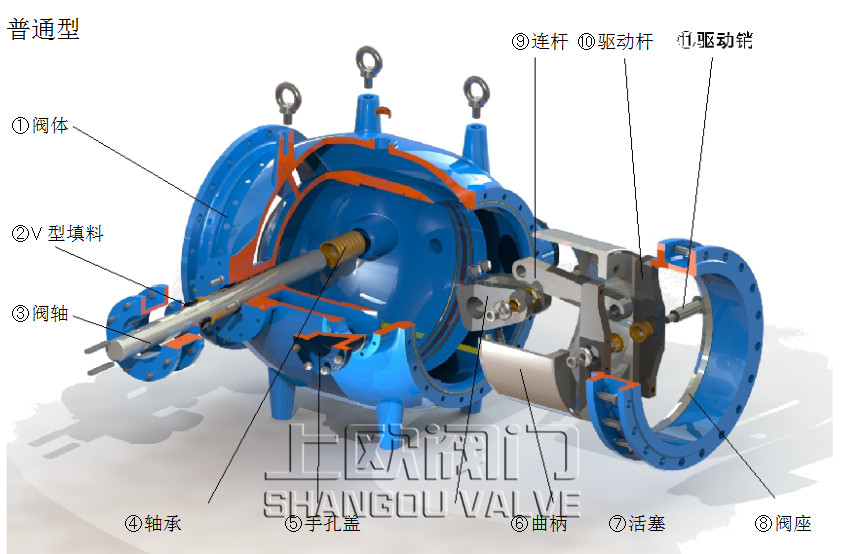

電動調流調壓閥主要有閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成?；钊?式控制閥通過曲柄連桿機構將閥軸的轉動轉化為活塞沿導軌的軸向移動，在活塞前后移動的過程中，通過改變活塞與閥 座之間的流通面積來實現流量調節及壓力控制。

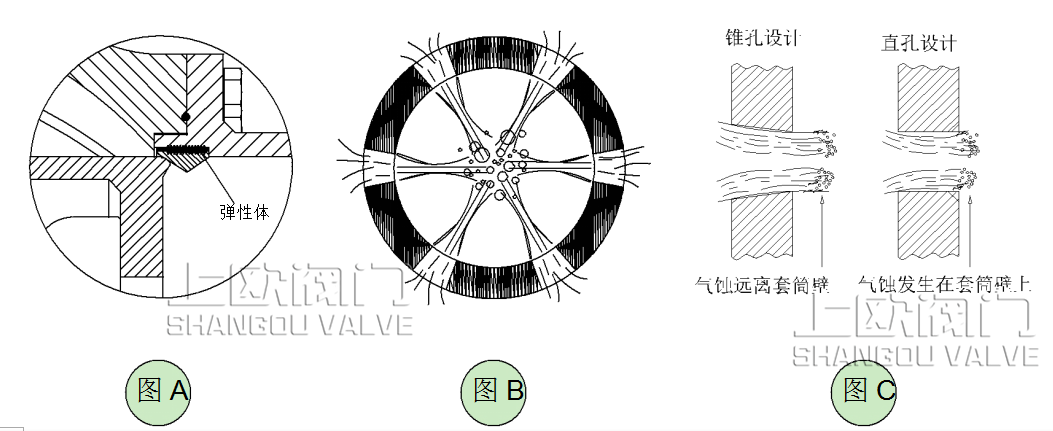

水流從軸向弧狀進入閥體，活塞式控制閥內的流道為軸對稱形，流體流過時不會產生紊流。無論活塞運動到任何位 置，閥腔內無論任何位置的水流斷面均為環狀，在出口處向軸心收縮，從而達到zui佳防氣蝕，避免因節流而可能產生的 氣蝕對閥體和管道的破壞。
1、電動調流調壓閥優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。
2、該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。
3、該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
4、該閥的控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。
5、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
6、如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。
7、可以臥式安裝，也可以立式安裝。
|
材料 |
零件名稱 |
|
HT200、HT250、QT450-10 |
閥體、端蓋、連桿架、法蘭管、曲柄 |
|
2Cr13、1Cr18Ni9Ti |
閥桿、銷軸、活塞 |
|
1Cr18Ni9Ti |
閥體密封圈 |
|
NBR |
活塞密封圈 |
|
QT450-10 |
連桿 |
|
ZCuAI10Fe3、ZCuZn38Mn2Pb2 |
軸承 |
|
NBR |
填料 |
