當前位置:首頁  >  產品中心  > 偏心半球閥 > 平底偏心半球閥 > 平底偏心半球閥

PRODUCTS 產品目錄

平底偏心半球閥

  • 產品簡述:

    上蓋式偏心半球網是在上裝式偏心半球閥的基礎上開發出來的新一代產品,它繼承了上裝式偏心半球閥的全部優點,又改進了其缺點,是一款理想的閥類產品。平底偏心半球閥廣泛應用于水利調水、市政給排水、污水處理等系統的泵房和管線中。先進的設計理念解決了傳統偏心半球閥雜物堆積、軸封易失效、密封易漏水、維修不方便等問題。具有平底不積雜物、密封可靠、全通徑水損小、安裝維修簡單便捷等優點,是閘閥、蝶閥完美的替代品。


    更新時間:2024-02-28 16:54:05
    瀏覽次數:113
產品概述

      上蓋式偏心半球網是在上裝式偏心半球閥的基礎上開發出來的新一代產品,它繼承了上裝式偏心半球閥的全部優點,又改進了其缺點,是一款理想的閥類產品。平底偏心半球閥廣泛應用于水利調水、市政給排水、污水處理等系統的泵房和管線中。先進的設計理念解決了傳統偏心半球閥雜物堆積、軸封易失效、密封易漏水、維修不方便等問題。具有平底不積雜物、密封可靠、全通徑水損小、安裝維修簡單便捷等優點,是閘閥、蝶閥完美的替代品。

工作原理

    上蓋式平底偏心半球閥是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。



產品特點

上蓋式偏心半球閥具有上式偏心半球閥的全部優點,又具有以下優勢。

平底,不積雜物,軸封被保護。上式偏心半球閥為立軸結構,底部有一個類似于硬密封閘閥的深槽,容易積存體垃圾,軸封容易被破壞。上蓋式偏心半球閥為水平軸結構,且球冠打開時位于閥體上部,因此底部平整,水中的雜物可以順利的被水流帶走,不會產生纏繞和堆積。

水平閥軸,不移位。傳統的立軸結構重力向下,一旦移位,密封會受到影響,產生泄露。上蓋式偏心半球閥為水平軸結構,閥芯有兩個支點支撐,不會移位:

在線維修更方便,效果更好。上裝式偏心半球閥在線維護時要取下蝸輪頭,拆開閥蓋,取出閥芯,方可維修,存在兩個弊端:一是工作量大,大口徑閥門的維護需要借助吊車等起吊設備:二是閥芯取出后重新襲回閥門內部時,不能保證球冠和閥座的相對位置合適,造成密封不嚴的現象。上蓋式偏心半球閥在線維護時只需打開閥蓋即可,工作量很小。而且更換密封圈和球冠時,不需移動閥芯,更換后的密封效果非??煽?。

十大特點

·平底流道

閥體底部平整、

減少垃圾堆積;全通徑流道,

全開后水流順暢、

水損接近零,節能降耗。

雙向密封

膠圈水壓自適應,軟硬密封副,雙向密封零泄漏。適應硬水、污水、高濁度的泥沙水、
高壓差等惡劣工況。

頂藏球冠
閥門全開,球冠隱藏于閥體上部,
避免泥沙沖刷,臥裝于管道,
抗垃圾纏繞效果極佳。

偏心轉動
閥門開啟瞬間,球冠和閥座脫離,減少磨損。
保護球冠和閥座,延長閥門壽命。

雙顯防水
蝸輪箱采用球墨鑄鐵,全密封結構,
防護等級IP68,放入3米水深3小時無進水:
橫向豎向雙重開關顯示無死角。

球鐵主體
球墨鑄鐵的含碳量是鋼的10倍,
以球點狀存在,抗腐蝕性能強。
低強度、高脆性的灰鐵已禁用于市政壓力管道。

衛生涂層:
環氧樹脂涂層工藝,內表面厚度>250um。
光滑表面降低流阻,防止污垢吸附微生物滋生,
避免水質二次污染。

在線維護
閥門的維護可做到不從管線拆除、無需吊出內件,
減少機械使用,降低施工難度;
達到真正在線維護的目標。

帶壓維護
0形圈多級密封零泄漏,可帶壓更換封套,
無需停機,維護簡單性能可靠。

安裝便捷
閥體結構長度適宜,連接法蘭無螺紋孔
緊固件規格統一易管理,擰緊空間富足操作輕松。



零件材料

序號

名稱

材料

1

閥體

球墨鑄鐵QT450-10、鑄鋼WCB

2

球冠

不銹鋼20Cr13

3

閥芯

球墨鑄鐵QT450-10、鑄鋼WCB

4

橡膠閥座

三元乙丙橡膠EPDM或丁腈橡膠NBR

5

主、從動軸

不銹鋼20Cr13

6

閥座

不銹鋼304

7

上、下軸套

銅合金復合軸套

8

緊固件

A2-70和碳鋼鍍鋅

9

上蓋

球墨鑄鐵QT450-10、鑄鋼WCB

10

O型密封圈

  三元乙丙橡膠EPDM或丁腈橡膠NBR

采用標準

設計標準:GB/T26146          偏心半球閥

CJ/T283                               偏心半球閥

材料標準:GB/T12227          通用閥門  球墨鑄鐵件技術條件

法蘭連接標準:GB/T17241.6    整體鑄鐵管法蘭

結構長度標準:GB/T12221      法蘭連接金屬閥門結構長度

壓力試驗標準:GB/T13927      通用閥門  壓力試驗

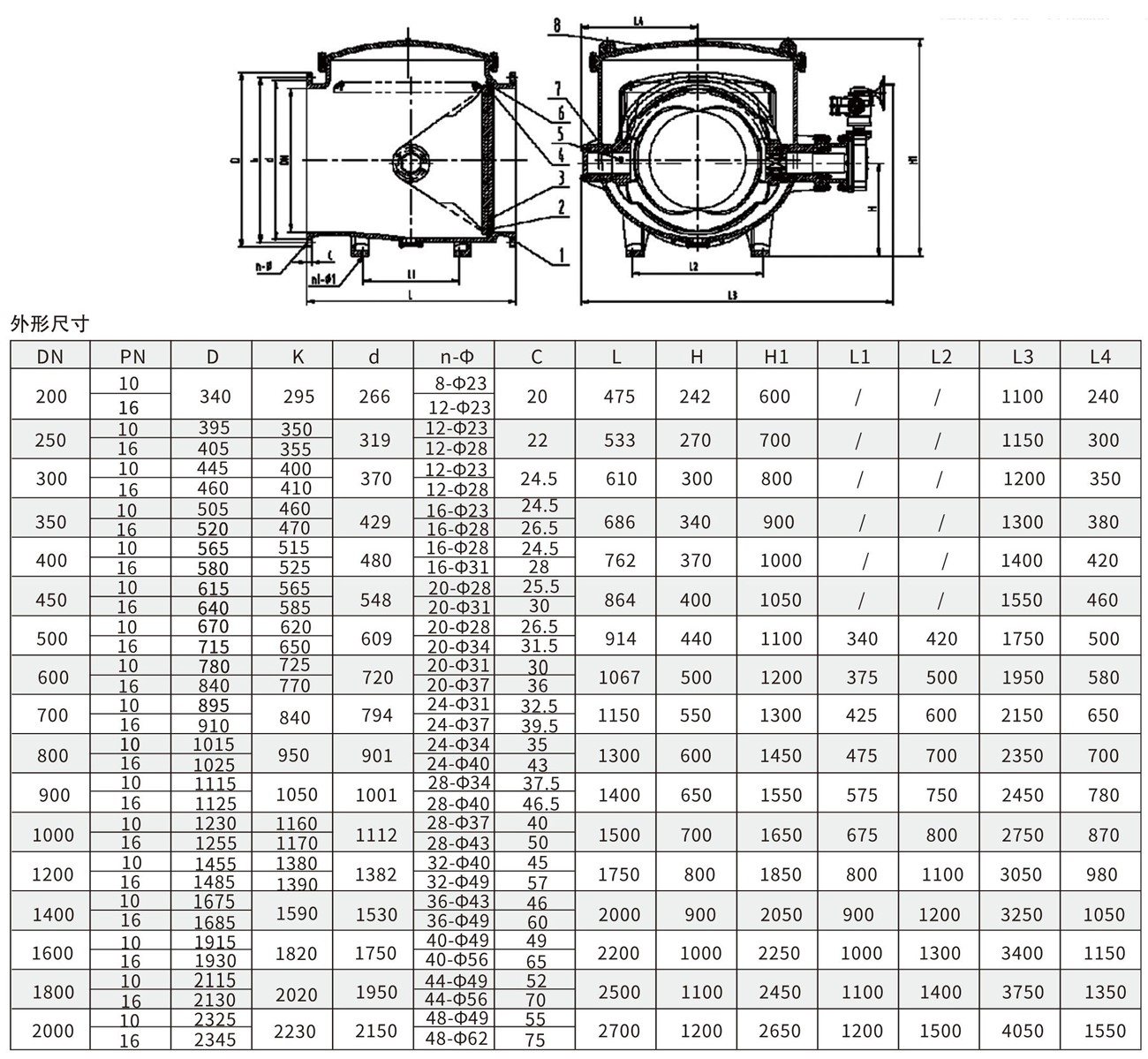

連接尺寸

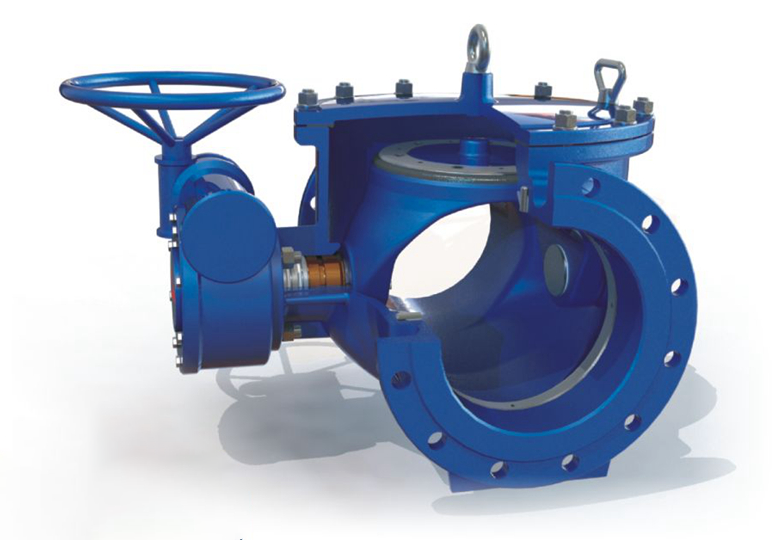

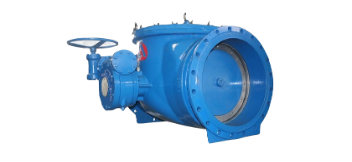

實物展示
