不銹鋼T型三通球閥

產品簡述：
Q45F不銹鋼T型三通球閥是四閥座密封三通球閥，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

更新時間：2021-01-09 11:27:31
瀏覽次數：1575

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
性能參數
零件材料
流向示意圖
外形尺寸

產品概述

Q45F不銹鋼T型三通球閥是四閥座密封三通球閥，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。（如下T型流向圖）

性能參數

Q45F不銹鋼T型三通球閥主要性能參數
公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59 GB9113、 HG20592-97、ANSI B16.5
	檢驗試驗		JB/T 9092-99 、API598

零件材料

Q45F不銹鋼T型三通球閥主要零件材料
零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

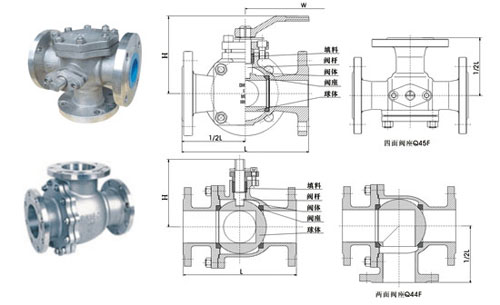

外形尺寸

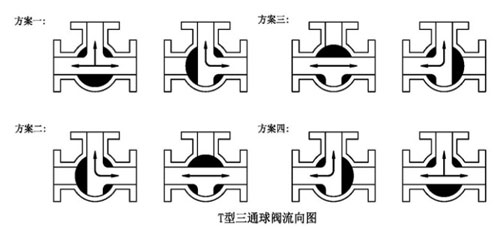

流向示意圖

外形尺寸

Q45F不銹鋼T型三通球閥主要外形尺寸型號公稱通徑
DN(mm)尺寸LL2DD1D2bfZ-dHWQ45F-16C
Q45F-16P
Q45F-16R15150729565451424-1495130201608010575551424-14110130251809011585651424-1812014032200100135100781624-1814418040220110145110851634-18152220502401201601251001634-23182240652601301801451201634-18193270802801401951601352038-182173501003201602151801552038-182455001253801902452101852238-182826001504402202802402102438-23319100020055026033529526526312-23380130025067031040535532030312-25460170030072037046041037530312-255202100
