浮動式襯膠球閥

產品簡述：
Q41J-10浮動式襯膠球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的橡膠，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果zui明顯。

更新時間：2021-01-09 11:22:00
瀏覽次數：1547

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品特點
性能參數
外形連接尺寸

產品概述

Q41J-10浮動式襯膠球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的橡膠，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果zui明顯。

產品特點

1、采用橡膠襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間zui小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修

性能參數

Q41J-10浮動式襯膠球閥主要性能參數
型號		Q41J-10	Q41J-16	Q41J-10C	Q41J-16C
工作壓力(MPa)		1.0	1.6	1.0	1.6
適用溫度(℃)		-10～150		-20～150
適用介質		腐蝕性介質
材料	閥體	鑄鑄鐵、球墨鑄鐵完全包覆橡膠		碳鋼、不銹鋼完全包覆橡膠
	球體	鑄鑄鐵、球墨鑄鐵完全包覆橡膠
	密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FPM		天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FPM
	填料	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FPM

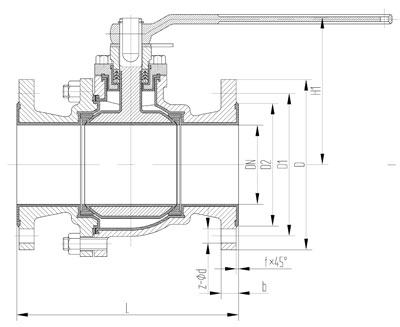

外形連接尺寸

Q41J-16浮動式襯膠球閥主要外形連接尺寸
公稱通徑	PN1.6(MPa)							參考值		重量 kg
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do	重量 kg
15	130	95	65	45	3	14	4-Φ14	95	140	4
20	140	105	75	55	3	14	4-Φ14	98	150	4.5
25	150	115	85	65	3	16	4-Φ14	113	150	5.5
32	165	135	100	78	3	18	4-Φ18	130	180	7
40	180	145	110	85	3	18	4-Φ18	135	200	9
50	200	160	125	100	3.5	20	4-Φ18	140	220	15
65	220	180	145	120	3.5	20	4-Φ18	145	280	17
80	250	195	160	135	4	22	8-Φ18	205	320	30
100	280	215	180	155	4	24	8-Φ18	230	380	40
125	320	245	210	185	4	26	8-Φ18	252	500	60
150	360	280	240	210	4	28	8-Φ23	283	600	75
200	400	335	295	265	5	30	8-Φ23	325	750	130
250	450	405	355	320	5	34	12-Φ26	370	900	210
