當前位置：首頁  >  產品中心  > 調流調壓閥 > B05型套筒調節閥

PRODUCTS 產品目錄

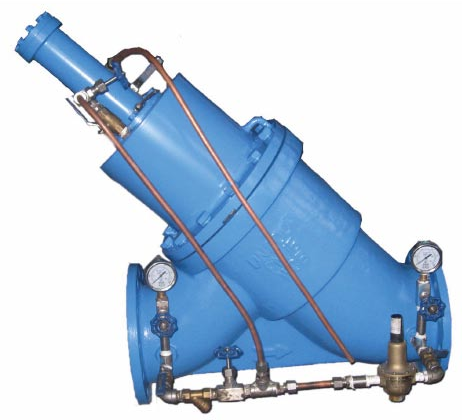

B05型套筒調節閥

  • 產品簡述：

    B05系列Y型布置套筒調節閥是在不銹鋼套筒上排列若干經專業設計的噴孔，閥門的執行機構根據工況的變化自動帶動套筒滑動，使閥門的開度及參與工作的噴孔數量同步變化，從而實現管線壓力或流量實時精準控制與線性調節。經特殊設計和加工的噴孔，具有大的排放系數，使噴出的水流在遠離閥壁的管道中央發生碰撞，消除了閥門的氣蝕、噪音和振動，從而保證了閥門的有效使用壽命。


    更新時間：2024-10-05 16:54:53
    瀏覽次數：36
產品概述

B05系列Y型布置套筒調節閥是在不銹鋼套筒上排列若干經專業設計的噴孔，閥門的執行機構根據工況的變化自動帶動套筒滑動，使閥門的開度及參與工作的噴孔數量同步變化，從而實現管線壓力或流量實時精準控制與線性調節。經特殊設計和加工的噴孔，具有大的排放系數，使噴出的水流在遠離閥壁的管道中央發生碰撞，消除了閥門的氣蝕、噪音和振動，從而保證了閥門的有效使用壽命。

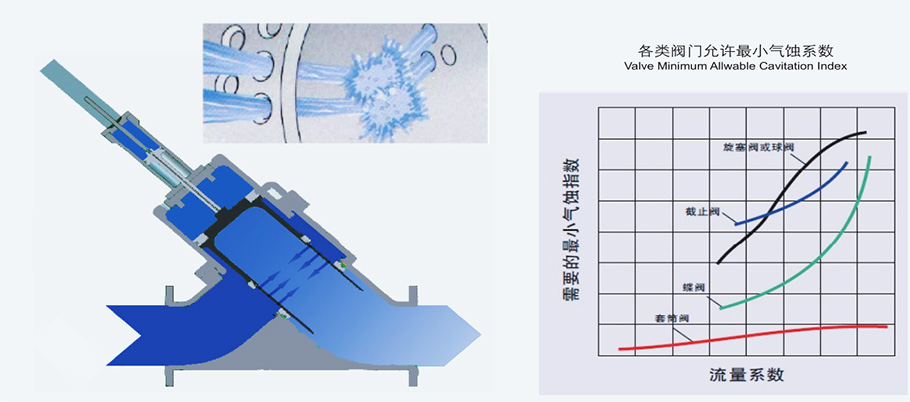

工作原理

典型結構

B05系列Y型布置套筒調節閥主要由閥體、套筒、大活塞缸體、大活塞、驅動裝置、指示桿、密封座、密封圈等部件組成。



序號 名稱 材料
1 閥體 碳鋼或球墨鑄鐵
2 密封座 304或316不銹鋼+硬質合金
3 套筒 304或316不銹鋼
4 密封圈 NBR或EPDM
5 大活塞缸體 不銹鋼
6 小活塞缸體 不銹鋼
7 指示桿 不銹鋼
8 活塞 銅合金

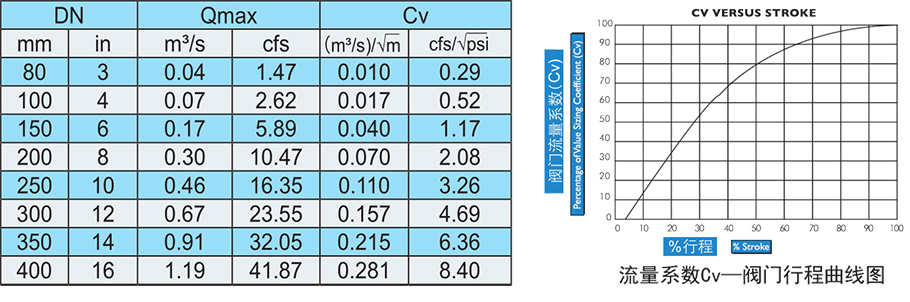

水力參數表

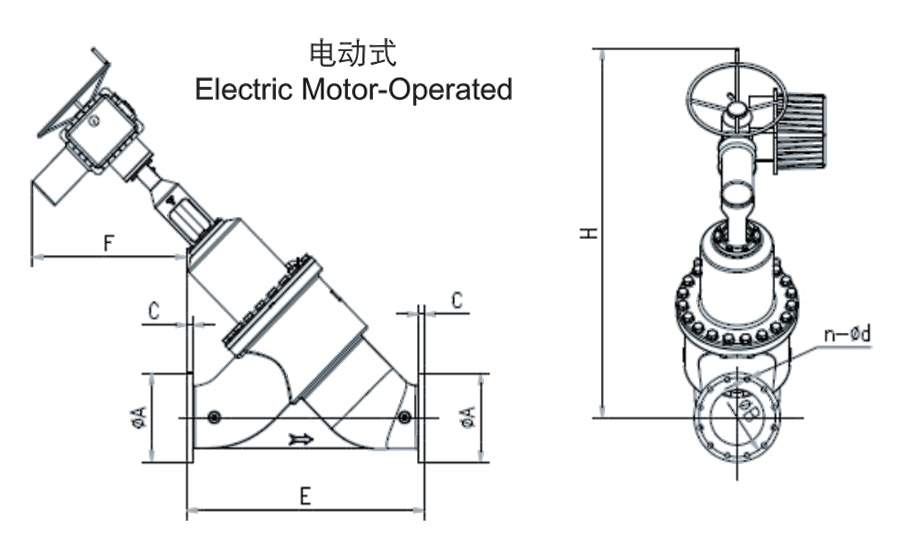

外形尺寸

DN PN(MPa) A B n-d C E F H
80 1.0 200 160 8-18 20 449 590 1002
1.6 200 160 8-18 20 449 590 1002
2.5 200 160 8-18 24 457 586 1002
100 1.0 220 180 8-18 22 453 588 1002
1.6 220 180 8-18 22 453 588 1002
2.5 235 190 8-22 24 457 586 1002
150 1.0 285 240 8-22 24 728 752 1350
1.6 285 240 8-22 24 728 752 1350
2.5 300 250 8-26 28 736 748 1350
200 1.0 340 295 8-22 24 728 752 1350
1.6 340 295 8-22 24 728 752 1350
2.5 360 310 8-26 30 740 740 1350
250 1.0 395 350 8-22 26 1132 780 1800
1.6 405 355 8-26 26 1132 780 1800
2.5 425 370 8-30 32 1144 774 1800
300 1.0 445 400 8-22 26 1132 780 1800
1.6 460 410 8-26 28 1136 778 1800
2.5 485 430 8-30 34 1148 772 1800
350 1.0 505 460 8-22 26 1392 844 2050
1.6 520 470 8-26 30 1400 840 2050
2.5 555 490 8-33 38 1416 832 2050
400 1.0 565 515 8-26 26 1488 936 2250
1.6 580 525 8-30 32 1500 930 2250
2.5 620 550 8-36 40 1516 922

2250

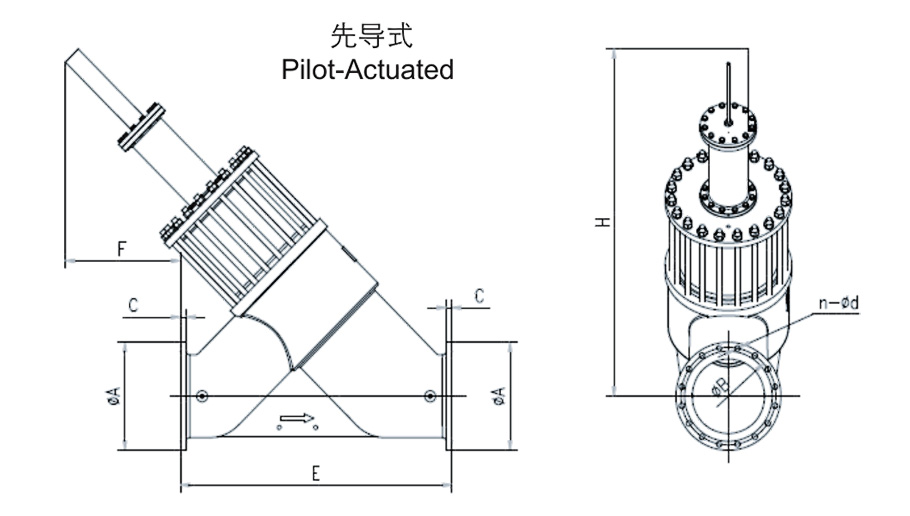

DN PN(MPa) A B n-d C E F H
80 1.0 200 160 8-18 20 449 204 550
1.6 200 160 8-18 20 449 204 550
2.5 200 160 8-18 24 457 198 550
100 1.0 220 180 8-18 22 453 200 550
1.6 220 180 8-18 22 453 200 550
2.5 235 190 8-22 24 457 198 550
150 1.0 285 240 8-22 24 728 362 900
1.6 285 240 8-22 24 728 362 900
2.5 300 250 8-26 28 736 358 900
200 1.0 340 295 8-22 24 728 362 900
1.6 340 295 8-22 24 728 362 900
2.5 360 310 8-26 30 740 356 900
250 1.0 395 350 8-22 26 1132 402 1320
1.6 405 355 8-26 26 1132 402 1320
2.5 425 370 8-30 32 1144 396 1320
300 1.0 445 400 8-22 26 1132 402 1320
1.6 460 410 8-26 28 1136 400 1320
2.5 485 430 8-30 34 1148 394 1320
350 1.0 505 460 8-22 26 1392 600 1710
1.6 520 470 8-26 30 1400 592 1710
2.5 555 490 8-33 38 1416 584 1710
400 1.0 565 515 8-26 26 1488 641 1865
1.6 580 525 8-30 32 1500 635 1865
2.5 620 550 8-36 40 1516 627 1865

注：表中數據供參考，根據不同功能要求，表中數據會略有不同。
