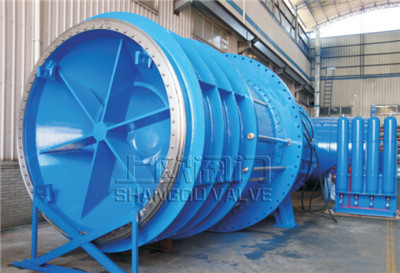

電動錐形閥

產品簡述：
電動錐形閥是上歐公司根據進口產品的設計原理，結合國內地形條件和工況要求而開發設計的新型產品，通常作為水輪發電機組旁通閥的自由排放閥，和連續排放流量控制。該產品采用了倒置錐形柱塞閥芯結構，所以叫錐形閥。錐形閥有優越的消能效果，所以也叫消能閥，錐形閥常用于農田灌溉，所以又名灌溉閥。

更新時間：2021-09-01 09:44:02
瀏覽次數：1602

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品說明
結構特點
產品用途
主要性能
主要材質
連接尺寸

產品說明

電動錐形閥是上歐公司根據進口產品的設計原理，結合國內地形條件和工況要求而開發設計的新型產品，通常作為水輪發電機組旁通閥的自由排放閥，和連續排放流量控制。該產品采用了倒置錐形柱塞閥芯結構，所以叫錐形閥。錐形閥有優越的消能效果，所以也叫消能閥，錐形閥常用于農田灌溉，所以又名灌溉閥。

結構特點

電動錐形閥由埋設管、閥體、套筒、電動裝置、絲桿、連桿等幾個部分組成，其結構為外套筒形式，即閥體固定，它是采用絲桿螺母伸縮動作，帶動外套筒上下動作，達到閥門的啟閉目的

電動錐形閥具有結構簡單，重量輕，消能效果好，操作靈活，維護方便，運行可靠，啟閉力小等特點。本閥在泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好，一般都不需要做消能措施，如果設置為淹沒式出流，側水下的消能也很簡單。該錐形閥廣泛用于水利，水電，水庫等工程上

產品用途

電動錐形閥作為水輪發電機組旁通閥的自由排放閥，或是連續排放流量控制。由于采用了倒置錐形柱塞閥芯而得名，簡稱錐形閥，又因其具有優異的消能效果，故又稱消能閥。錐形閥除了在流道終端設置有錐形閥芯之外，所有運動部件全部設置在閥門的過流通道外部，使得閥體內部流道通常順滑，流量大而壓降損耗少，其在整個工作范圍內不會產生氣蝕及振動；

主要性能


主

主要材質


序號	名稱	材料
1	進口管	鋼
2	密封圈	NBR
3	翼板	球墨鑄鐵/低合金鋼/碳鋼
4	套筒閘	不銹鋼
5	閥座	合金不銹鋼
6	噴管	鑄鐵/不銹鋼/低合金鋼/碳鋼
7	驅動壁	球墨鑄鐵/不銹鋼
8	導流器	不銹鋼
9	出口管	鋼
10	閥軸	不銹鋼
11	驅動機	德國AUMA或客戶指定
12	閥體	球墨鑄鐵/低合金鋼/碳鋼

連接尺寸


DN	D	D1	N-d	A	B	B1	L	L1	L2	L3	H	H1	R	重量Kg
800	1015	950	24-33	920	1250	830	740	1160	1152	148	1085	150	850	1210
1000	1230	1160	28-36	1260	1500	1250	1460	1930	1400	375	1828	200	1050	2935
1200	1455	1380	32-39	1434	1696	1400	1520	1925	1603	410	1872	200	1250	3200
1400	1675	1590	36-42	1660	1870	1600	1340	2210	1790	437	1894	200	1450	4900
1600	1915	1820	40-48	1866	2100	1700	1530	2130	2150	600	2060	200	1650	6605

注：本電動錐形閥可按用戶要求設計制造
