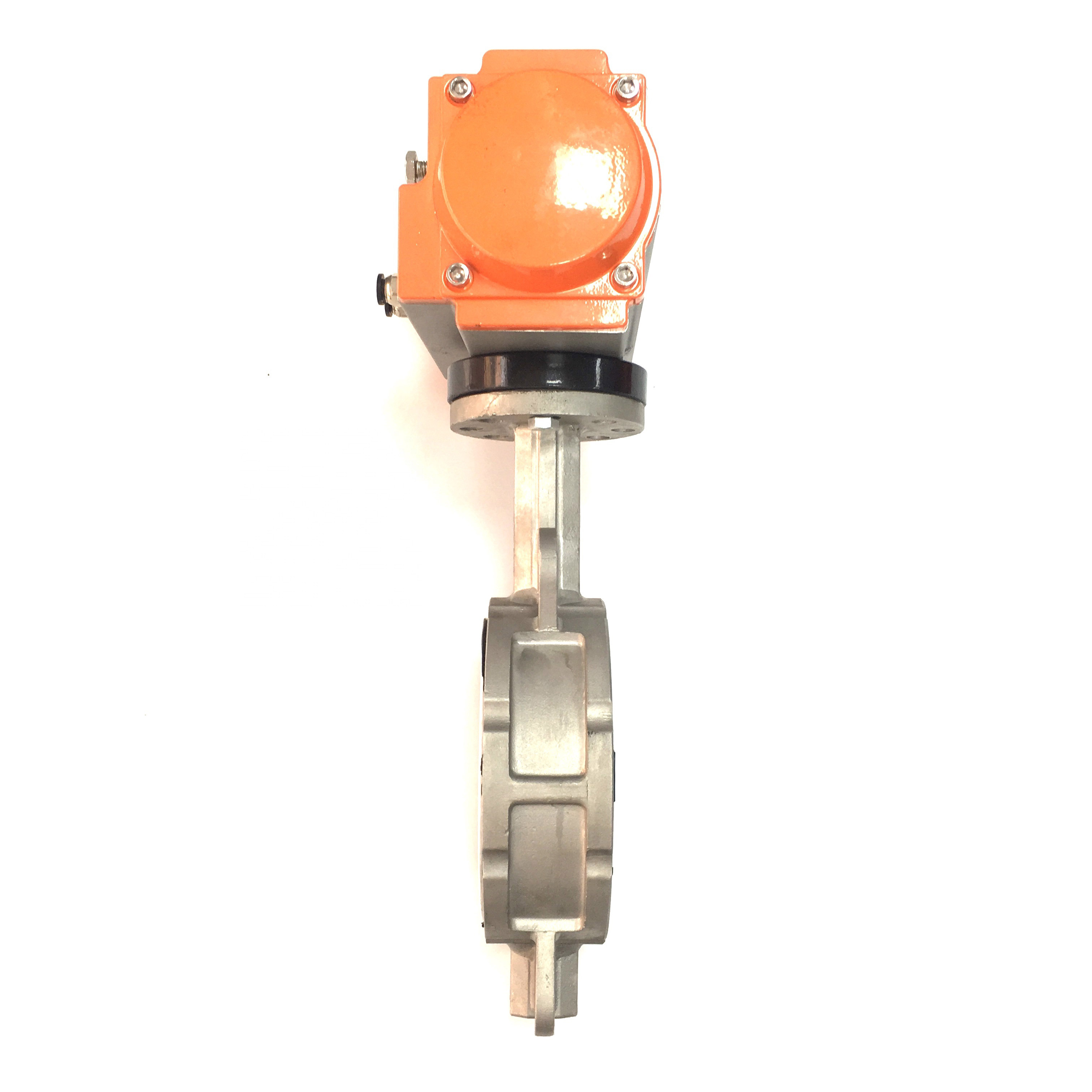

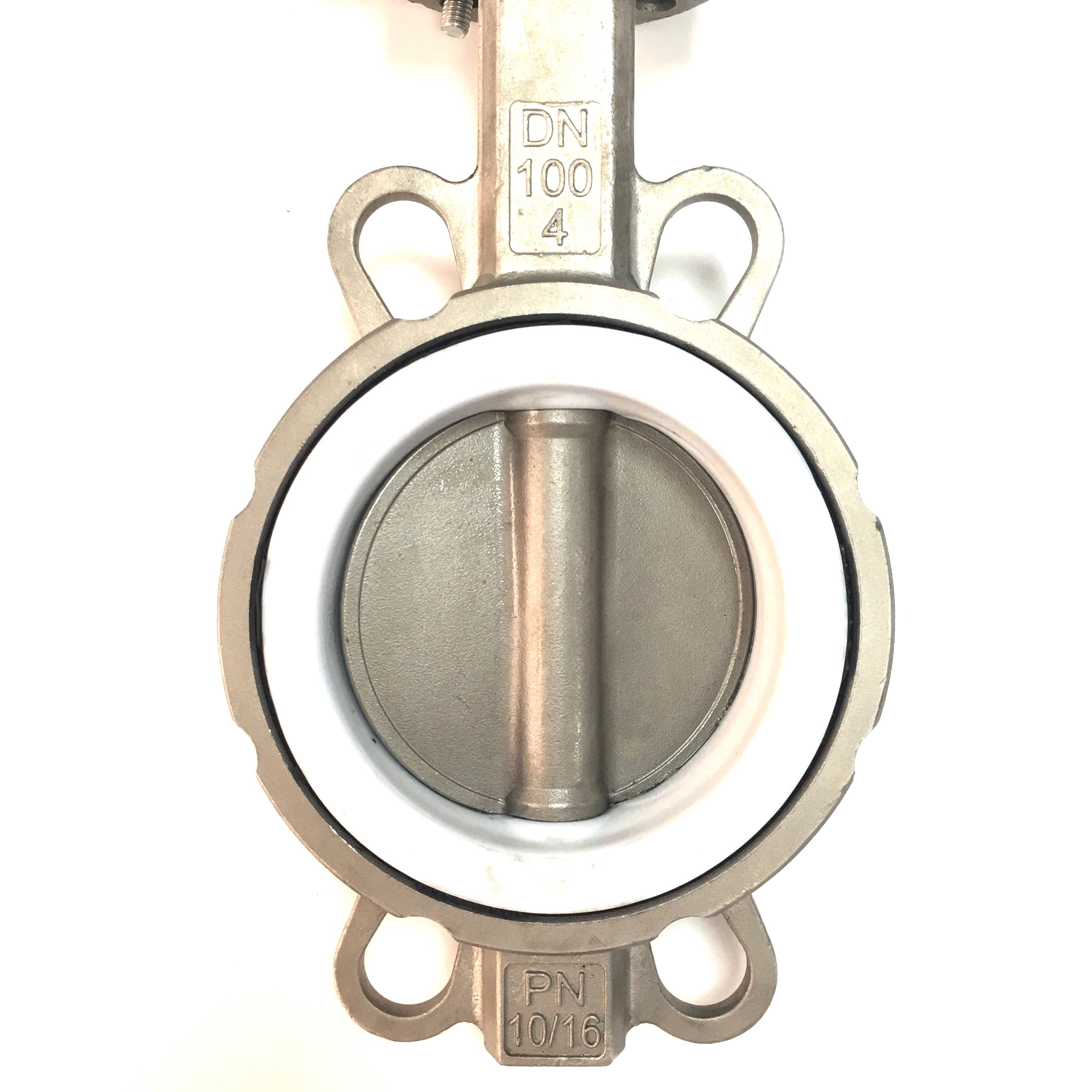

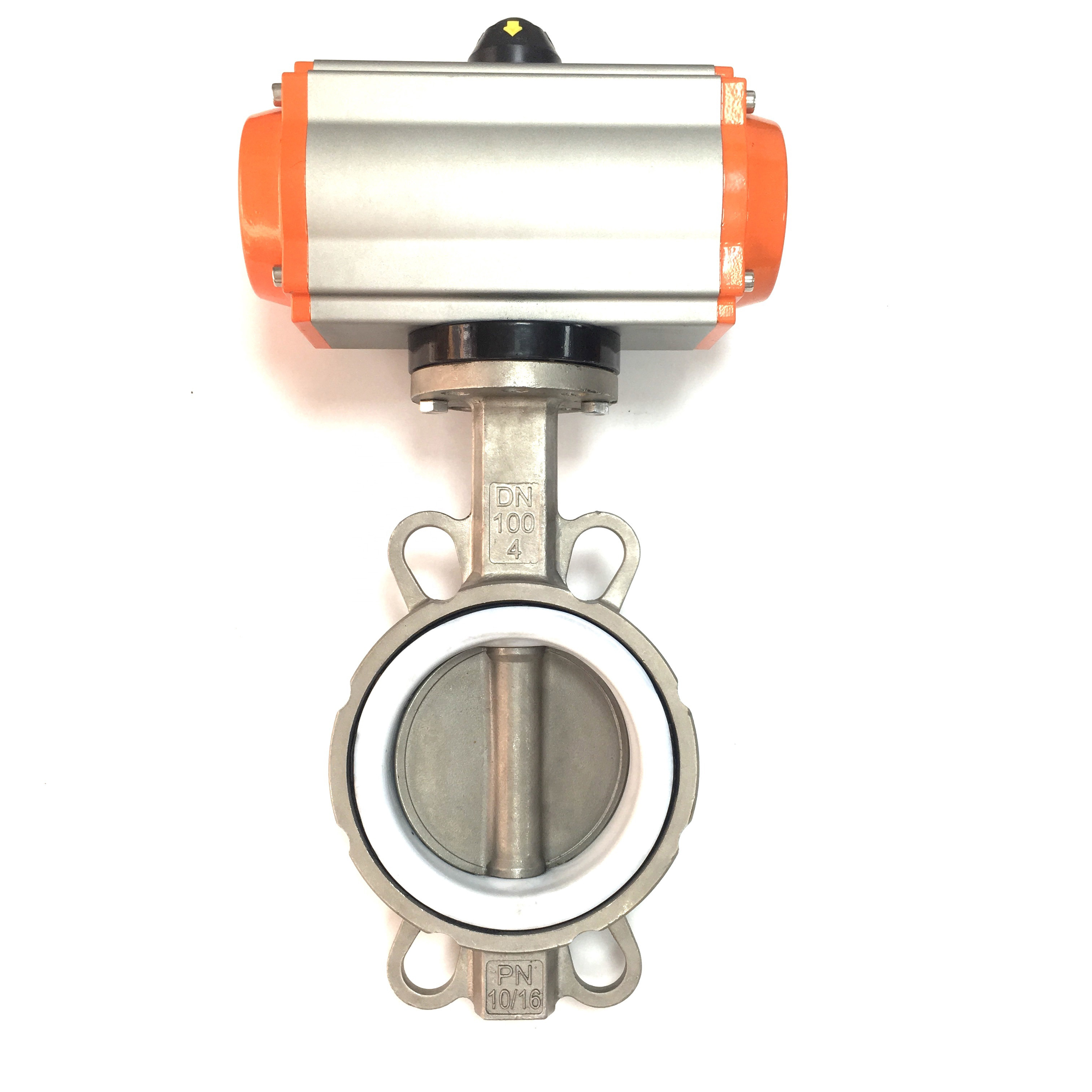

氣動對夾式軟密封蝶閥PN6～PN25

產品簡述：
D671F、D671X氣動對夾式軟密封蝶閥PN6～PN25可分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，閥體可選用不同材料的零件，配用不同材料的密封圈，既可作切斷介質用，又可作調節介質的流量用。

更新時間：2020-11-16 11:52:53
瀏覽次數：1600

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
性能參數
性能規范
連接尺寸
注意事項

產品概述

D671F、D671X氣動對夾式軟密封蝶閥PN6～PN25可分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，閥體可選用不同材料的零件，配用不同材料的密封圈，既可作切斷介質用，又可作調節介質的流量用。氣動對夾蝶閥適用于給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

性能參數

D671F、D671X氣動對夾式軟密封蝶閥PN6～PN25主要性能參數
公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.0、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	帶定位器：小于全行程的±2%%
回差	帶定位器：小于全行程的±2%
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

性能規范

D671F、D671X氣動對夾式軟密封蝶閥PN6～PN25主要性能規范
公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

連接尺寸

D671F、D671X氣動對夾式軟密封蝶閥PN6～PN25主要連接尺寸
公稱通經(DN)	主要尺寸						法蘭尺寸
	D673H/F		D671F/X		A	H1	1.0MPa		1.6MPa		2.5MPa
	L	H	L	H	A	H1	K	n-Фd	K	n-Фd	K	n-Фd
50	43	112	43	63	180	315	125	4-18	125	4-18	125	4-18
65	46	115	46	70	180	330	145	4-18	145	4-18	145	8-18
80	46	120	46	83	245	390	160	4-18	160	8-18	160	8-18
100	52	138	52	105	240	431	180	8-18	180	8-18	190	8-22
125	56	164	56	115	240	455	210	8-18	210	8-18	220	8-26
150	56	175	56	137	350	626	240	8-22	240	8-22	250	8-26
200	60	200	60	164	350	720	295	8-22	295	12-22	310	12-26
250	68	243	68	206	550	800	350	12-22	355	12-26	370	12-30
300	78	250	78	230	600	860	400	12-22	410	12-26	430	16-30
350	78	280	78	248	600	883	460	16-22	470	12-26	490	16-33
400	102	305	102	289	600	972	515	16-26	525	16-26	550	16-36
450	114	350	114	320	750	1043	565	20-26	585	16-30	600	20-36
500	127	380	127	343	750	1098	620	20-26	650	20-30	660	20-36
600	154	445	154	413	750	1236	725	20-30	770	20-33	770	20-39
700	165	480	165	478	750	1431	840	24-30	840	24-36	875	24-42
800	190	530	190	525	750	1488	950	24-33	950	24-39	990	24-48
900	203	580	203	585	1250	1615	1050	28-33	1050	28-39	1090	28-48
1000	216	650	216	640	1500	1765	1160	28-36	1170	28-42	1210	28-56
1200	254	760	254	755	1500	1976	1380	32-39	1390	32-48	1420	32-56

注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。

11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
