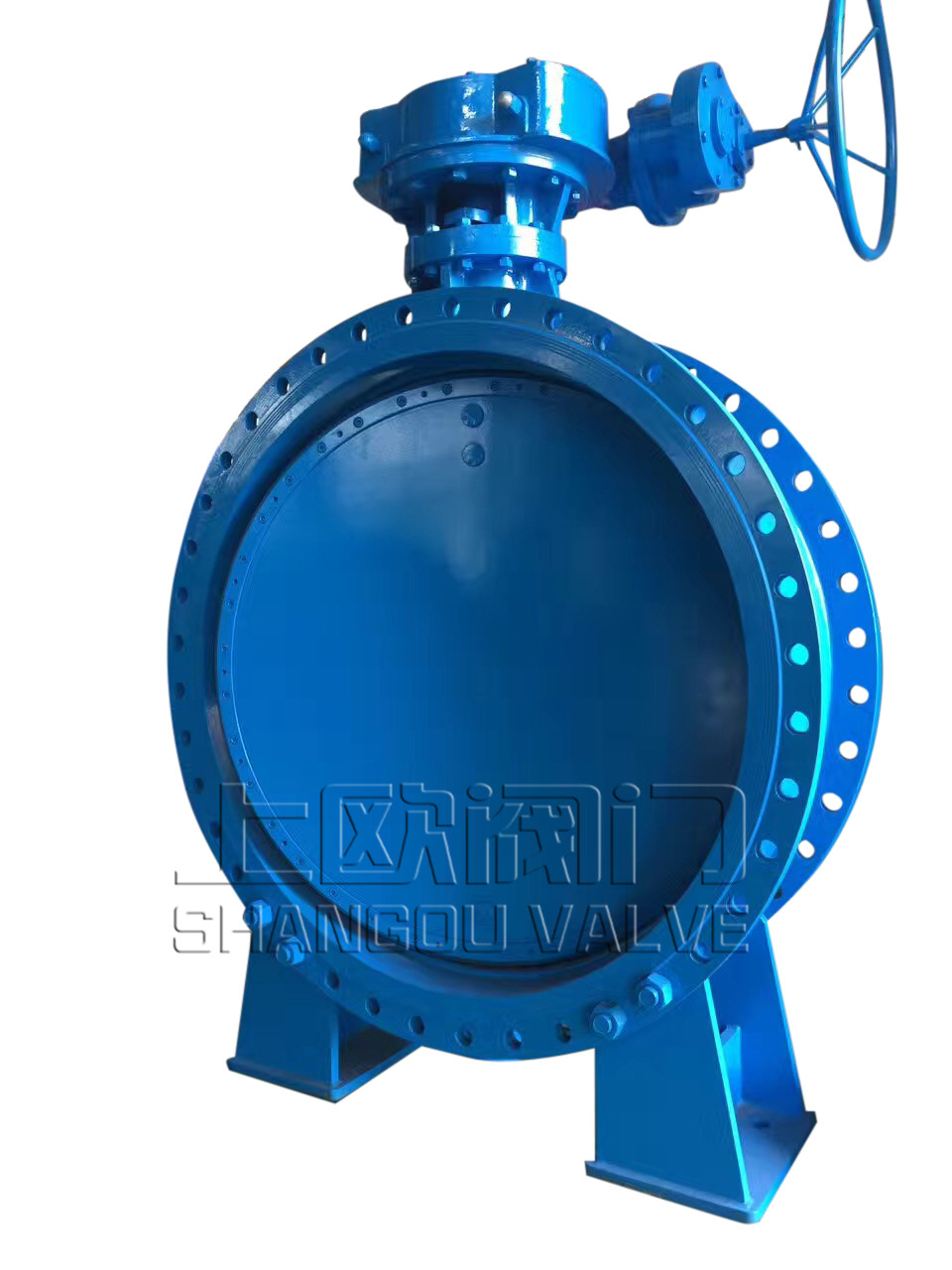

D342X型法蘭式雙偏心軟密封蝶閥

產品簡述：
D342X 型法蘭式雙偏心軟密封蝶閥PN6～PN16適用于溫度≤120℃，公稱壓力≤1．6MPa,廣泛應用在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

更新時間：2020-10-29 14:49:57
瀏覽次數：1545

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品外形結構連接尺寸
注意事項
安裝、使用與保養注意事項

產品概述

型號：D343X 口徑(DN)：50～400(mm)壓力(PN)：0.6～1.6(Mpa)產品價格：電議日期：12-04-24瀏覽：231次

D343X 型法蘭式雙偏心軟密封蝶閥PN6～PN16適用于溫度≤120℃，公稱壓力≤1．6MPa,廣泛應用在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

產品外形結構連接尺寸

D343X 型法蘭式雙偏心軟密封蝶閥PN6～PN16外形結構連接尺寸
公稱通徑		結構長度	外形尺寸				連接尺寸
							0.6MPa				1.0MPa				1.6MPa
mm	Inch	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	413	245	70	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	165	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	190	252.5	866	600	350	490	445	416	12-22	505	460	429	16-22	520	470	429	16-26
400	16	216	282.5	940	600	350	540	495	463	16-22	656	515	480	16-26	580	525	480	16-30

注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

安裝、使用與保養注意事項

安裝、使用與保養注意事項

1、產品在出廠前按標準（GB/T13927-92、JB/T9092-1999）的規定檢驗合格，執行裝置調試完畢。為了保證產品的使用效果，請勿隨意調整固件、定位裝置等。

2、閥門安裝前應做如下工作

查驗管道法蘭是否與閥門連接尺寸一致，安裝時要均勻擰緊螺母，法蘭密封墊片對稱效置。

認真核對使用工況與本產品的工作壓力、工作溫度、耐腐蝕性是否相符；

檢查閥門通道和啟閉件是否附著污物，如果有污物應進行清理，清理時不得損傷密封面；

檢查閥門各部件是否緊固或完好無缺；

該閥門雙向密封、90°旋轉，0°全關，90°全開，觀察閥門的啟閉位置是否與此相符。并檢查有無卡阻現象。
