氣動法蘭兩片式球閥PN16～PN25

產品簡述：
Q641F型氣動法蘭兩片式球閥PN16～PN25采用活塞式氣動執行器及球閥組成。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。

更新時間：2022-08-15 15:15:49
瀏覽次數：1551

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
技術參數
零件材料
結構連接尺寸
外形結構尺寸圖

產品概述

Q641F型氣動法蘭兩片式球閥PN16～PN25采用活塞式氣動執行器及球閥組成。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動法蘭球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

技術參數

Q641F型氣動法蘭兩片式球閥PN16～PN25主要技術參數
公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允許壓差(MPa)	≤公稱壓力
閥體形式	兩段式鑄造球閥
連接形式	法蘭式、焊接式、螺紋式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
可調范圍	250：1								350：1
配置執行機構	可配GT、SR、ST、AT、AW等系列氣動執行機構
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

零件材料

Q641F型氣動法蘭兩片式球閥PN16～PN25主要零件及材料
零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料	V型PTFE四氟填料、柔性石墨

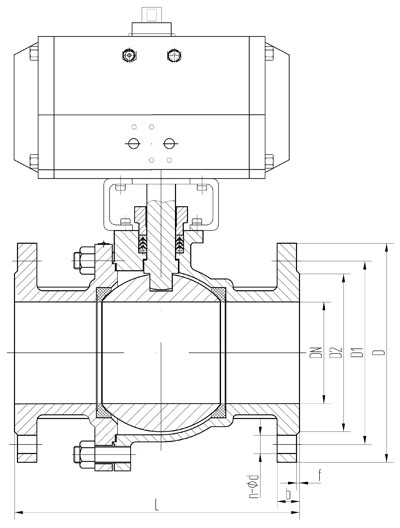

結構連接尺寸

Q641F型氣動法蘭兩片式球閥PN16～PN25主要結構連接尺寸
公稱通徑 DN(mm)	主要尺寸				法蘭尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30
