上裝式偏心半球閥DYQ940H

產品簡述：
電動上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。

更新時間：2022-07-15 11:26:47
瀏覽次數：1757

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
工作原理
產品特點
產品優點
采用標準
實物展示

產品概述

上裝式偏心半球閥是在吸收國內外的先進技術而研發成功的新產品，也是填補國內閥門品種空白的創新產品，是在認真權衡球閥、蝶閥、閘閥等多種閥門優缺點的前提下，借鑒德國類似產品而開發的全部國產化創新產品，在某些方面的使用性能上更優于閘閥、截止閥和球閥等同類產品。

根據用戶需要堆焊不同合金，雙金屬密封圈的選配可以用于耐磨、耐腐蝕、耐高溫等而又要求嚴格密封的不同工業部門。

工作原理

上裝式偏心半球閥是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。

閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

產品特點

1、采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效偏心半球閥?
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求?
3、密封嚴密、輸送有害氣體可達零泄露。
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。

產品優點

1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、閥門整體采用316不銹鋼材質，使得閥門在工況上工作更耐腐蝕，更耐磨損，是化工廠的首選產品。
9、閥體自己研發精密鑄造，從根本上杜絕閥體的沙眼存在，杜絕閥門在輸送有毒液體的過程中所擔心的泄露問題。

采用標準

A、全通徑偏心半球閥（最小過流公稱通徑不低于 95%）偏心半球閥縮徑標準參照《GB/T 26146-2010》標準，縮徑最小為通徑的75%.
B、上裝式偏心半球閥可在線維修、無需把閥門拆卸，就可以直接在現場維修，球冠、閥桿采用不銹鋼材質，更耐腐蝕、閥桿不銹鋼材質防止閥門管道介質殘留，不會卡壞閥桿。
C、閥門扭矩與電裝安全扭矩完全匹配，杜絕了電裝廠家與閥門廠家扭矩選型不對而產生的相互推諉，從而影響閥門在管道上的正常運作。
D、電動偏心半球閥采用電動執行器操作，閥門操作簡單開啟靈活，可遠程控制，閥門在電動安裝調試好之后再按照國家標準打壓合格，方能允許出廠，杜絕在安裝現場存在的泄露問題。

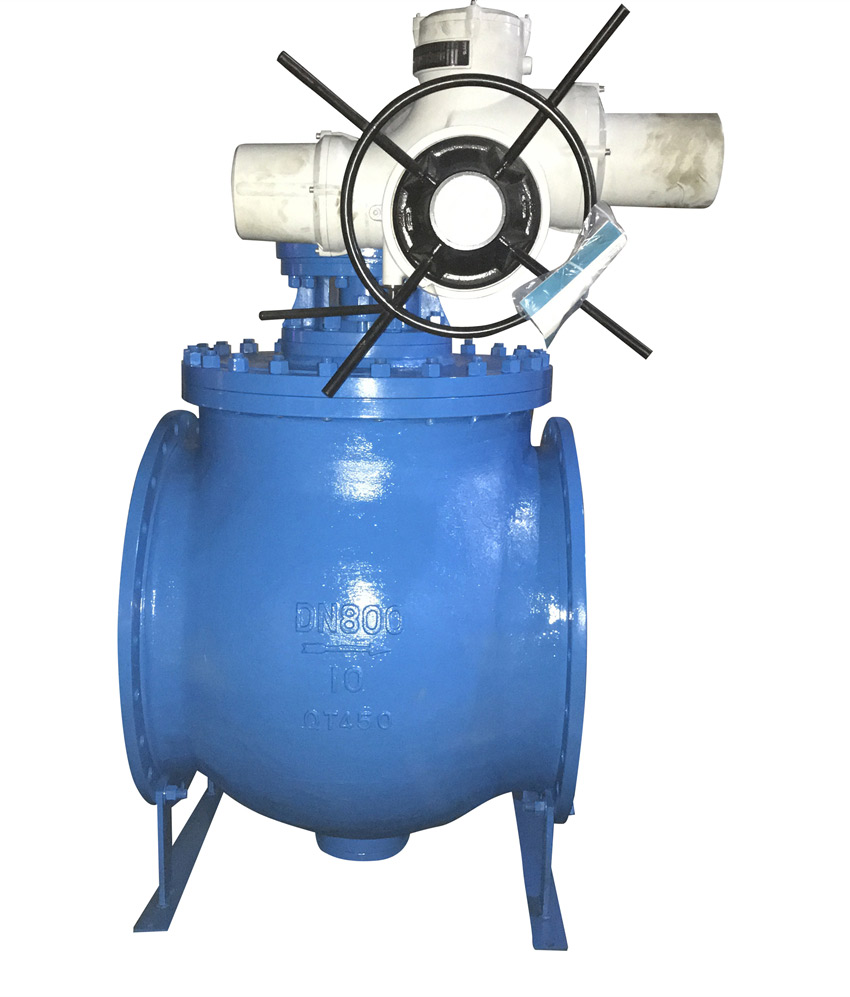

實物展示
