電動防爆不銹鋼法蘭球閥PN10～PN16

產品簡述：
Q941F電動防爆不銹鋼法蘭球閥PN10～PN16由球閥與3410電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的電動防爆球閥，防爆等級為ExdIIBT4也可以做ExdIICT6。

更新時間：2021-01-09 10:41:04
瀏覽次數：1536

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
設計標準
零件材料
技術參數
結構尺寸
尺寸圖
注意事項

產品概述

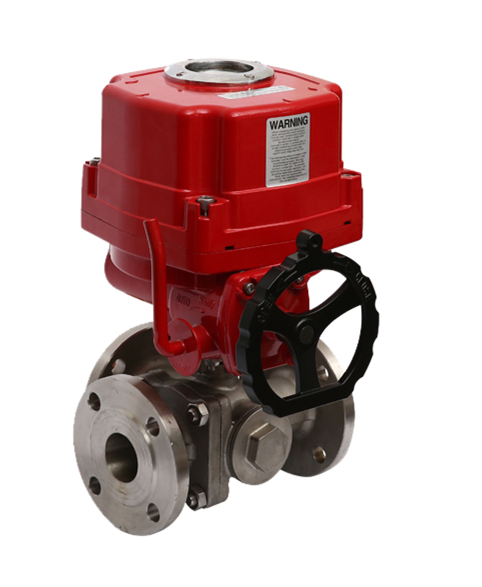

Q941F電動防爆不銹鋼法蘭球閥PN10～PN16由球閥與3410電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的電動防爆球閥，防爆等級為ExdIIBT4也可以做ExdIICT6。球體密封圈采用了特殊的加工工藝和zui新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

零件材料

Q941F電動防爆不銹鋼法蘭球閥PN10～PN16主要零部件材料

公稱通徑 mm		15	20	25	32	40	50	80	100
額定流量系數Kv		20	38	72	110	170	270	510	940
公稱壓力 MPa		1.0；1.6；6.4
額定轉角 °		0～90
流量特性		快開
介質溫度 ℃		-20～120
閥體材質		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質		1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號	PN10、16	361RSA-05 341RSA-05			361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30
配執行機構型號	PN64	361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

技術參數

Q941F電動防爆不銹鋼法蘭球閥PN10～PN16配用YXQ系列技術參數
型號	zui大輸出扭距	動作時間 60/50HZ	zui大軸徑	電機 F級	額定電流（A）50HZ				手輪轉數	重量
	zui大輸出扭距	動作時間 60/50HZ	zui大軸徑	電機 F級	單相		三相		手輪轉數	重量
	N·m	90°	mm	W	110V	220V	380V	440V	N	kg
YXQ-008	80	13/16	φ20	15	1.20	0.45	N/A	N/A	10	7.4
YXQ-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11	13
YXQ-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11	13
YXQ-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
YXQ-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5	24
YXQ-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5	24
YXQ-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5	29
YXQ-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5	29
YXQ-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5	78
YXQ-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5	78

結構尺寸

Q941F電動防爆不銹鋼法蘭球閥PN10～PN16外形結構尺寸
公稱通徑	L	D	D1	H1	h3	H3	D2
15	112	95	65	48.5	120	322	260
20	120	105	75	51.5	120	325	260
25	128	115	85	55	120	333	260
32	150	135	100	67.5	155	427	290
40	170	145	110	72.5	155	448	290
50	180	160	125	72.5	155	456	290
80	200	195	160	100	165	535	380
100	230	215	180	110	165	568	380
125	356	245	210	152	165	635	380
150	394	280	240	170	165	700	380
200	457	335	295	300	120	860	520

尺寸圖

注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，zui易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈?？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
