當前位置：首頁  >  產品中心  > 蝶閥系列 > 氣動法蘭式硬密封蝶閥

PRODUCTS 產品目錄

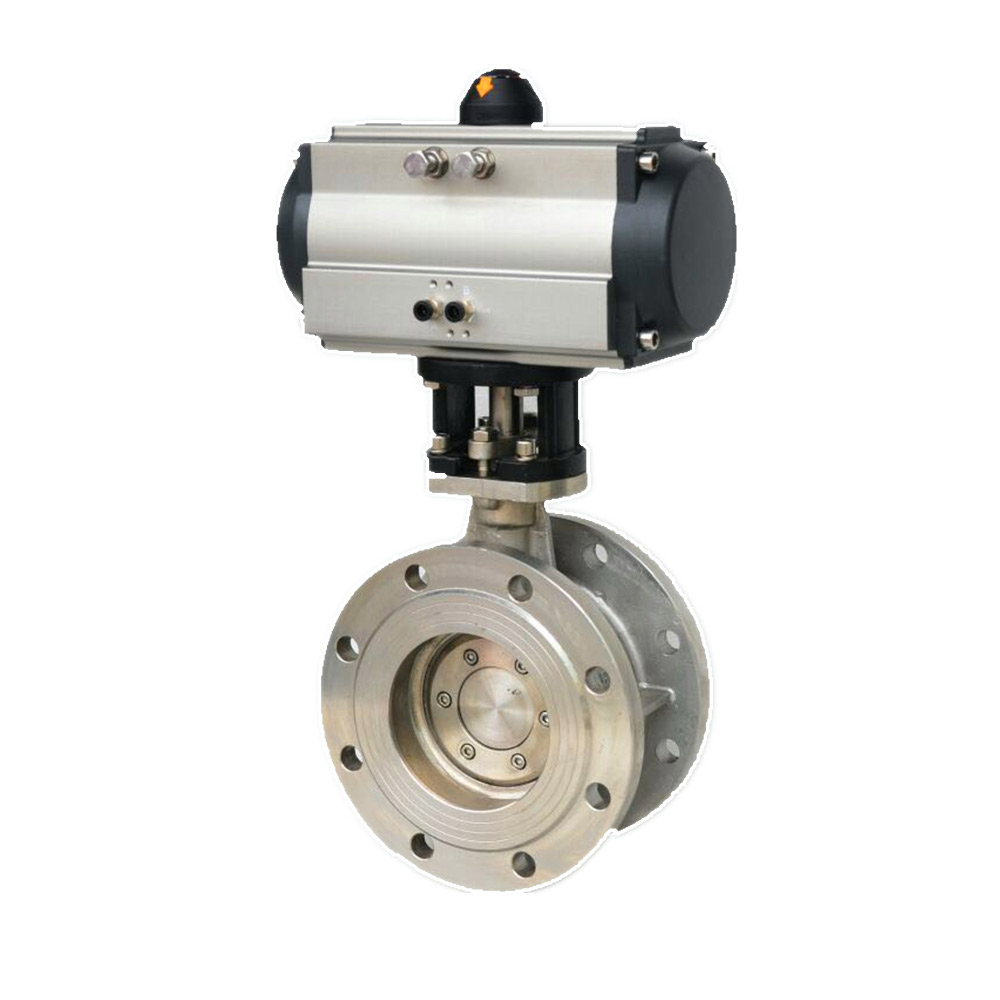

氣動法蘭式硬密封蝶閥

  • 產品簡述：

    D641H氣動法蘭式硬密封蝶閥系列產品，是長壽命、節能型蝶閥。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建 筑、供排水管道上作調節流量和截?cái)嗔黧wzui佳裝置。


    更新時間：2021-10-21 14:36:06
    瀏覽次數：839
產品概述

D641H氣動法蘭式硬密封蝶閥系列產品，是長壽命、節能型蝶閥。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建 筑、供排水管道上作調節流量和截?cái)嗔黧wzui佳裝置。

性能參數

D641H氣動法蘭式硬密封蝶閥PN16～PN40主要性能參數

公稱通徑DN（mm） 50-1200
公稱壓力PN(MPa) 1.0 1.6 2.5
公稱壓力
(MPa)		 強度試驗 1.5 2.4 3.75
密封試驗 1.1 1.76 2.75
材料\材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 不銹鋼
填料 聚四氟乙烯、柔性石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -40℃～200℃
執行器 型號 GT或AW系列
氣源壓力 0.3-0.7MPa
執行標準 設計制造 結構長度 法蘭尺寸 壓力溫度 試驗檢驗
GBT/12238 GB12221 GB9113 GB9131 GB13927

連接尺寸

D641H氣動法蘭式硬密封蝶閥PN16～PN40主要連接尺寸
公稱通徑
DN（mm）		 尺寸 執行器型號
（僅供參考）
L H D(1.6) D(2.5) D(4.0) D1(1.6) D1(2.5) D1(4.0) n-d(1.6) n-d(2.5) n-d(4.0)
50 108 112 165 165 165 125 125 125 4-18 4-18 4-18 GTD-65
65 112 115 185 185 185 145 145 145 4-18 8-18 8-18 GTD-80
80 114 120 200 200 200 160 160 160 8-18 8-18 8-18 GTD-80
100 127 138 220 235 235 180 190 190 8-18 8-22 8-22 GTD-100
125 140 164 250 270 270 210 220 220 8-18 8-26 8-26 GTD-115
150 140 175 285 300 300 240 250 250 8-22 8-26 8-26 GTD-125
200 152 200 340 360 375 295 310 320 12-22 12-26 12-30 GTD-160
250 165 243 405 425 450 355 370 385 12-26 12-30 12-33 GTD-190
300 178 250 460 485 515 410 430 450 12-26 16-30 16-33 AW13
350 190 280 520 555 580 470 490 510 16-26 16-33 16-36 AW17
400 216 305 580 620 660 525 550 585 16-30 16-36 16-39 AW17
450 222 350 640 670 685 585 600 610 20-30 20-36 20-39 AW20
500 229 380 715 730 755 650 660 670 20-33 20-30 20-42 AW20
600 267 445 840 845   770 770   20-36 20-39   AW28
700 292 480 910 960   840 875   24-36 24-42   AW35
800 318 530 1025 1085   950 990   24-39 24-48   AW35
900 330 580 1125 1185   1050 1090   28-39 28-48   AW40
1000 410 650 1255 1320   1170 1210   28-42 28-56   AW40
1200 470 760 1485 1530   1390 1420   32-48 32-56   AW40
