氣動快速切斷蝶閥

產品簡述：
D673H氣動快速切斷蝶閥PN10～PN25廣泛應用在食品、醫藥、化工、石油、電力、；冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

更新時間：2021-10-21 14:28:04
瀏覽次數：825

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品展示
連接尺寸
注意事項

產品概述

D673H氣動快速切斷蝶閥PN10～PN25廣泛應用在食品、醫藥、化工、石油、電力、；冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。氣動蝶閥主要特點為：設計新穎、合理，結構獨特，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧。閥門可以任何位置安裝、維修方便。

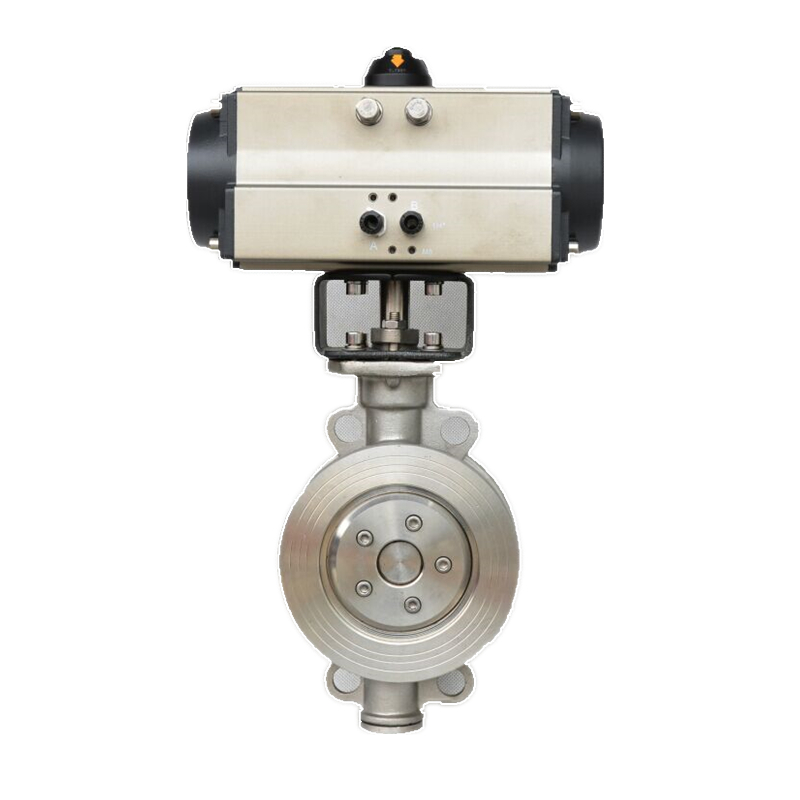

產品展示

連接尺寸

D673H氣動快速切斷蝶閥PN10～PN25外形結構連接尺寸

公稱通徑	外形尺寸				連接尺寸
	外形尺寸				PN1.0					PN2.5
	L1	L2	H	H1	L	D	D1	b	n-φd	1	D	D1	b	n-φd
250	348	159	584	595	140	375	335	16	12-18	165	375	335	24	12-18
300	348/627	176/200	635/630	645	170	440	395	16	12-22	178	440	395	24	12-22
350	378/627	176/200	660/655	645	170	490	445	16	12-22	190	490	445	24	12-22
400	432/627	206/200	750/696	745	190	540	495	16	16-22	216	540	495	24	16-22
450	524/627	228/200	805/728	745	190	595	550	16	16-22	222	595	550	24	16-22
500	524/850	228/270	850/820	745	190	645	600	20	20-22	229	645	600	26	20-22
600	524/850	228/270	905/875	970	210	755	705	20	20-26	267	755	705	26	20-26
700	648/1158	275/350	1000/1084	970	210	860	810	20	24-26	292	860	810	26	24-26
800	648/1158	275/350	1060/1084	1020	210	975	920	20	24-30	318	975	920	26	24-30
900	648/1158	275/350	1110/1084	1220	250	1075	1020	20	24-30	330	1075	1020	26	24-30
1000	715/1158	324/375	1200/1126	1220	250	1175	1120	20	28-30	410	1175	1120	26	28-30
1200	715/1158	324/375	1330/1256	1240	250	1375	1320	20	32-30	470	1375	1320	28	32-30
1400	795/1448	380/460	1540/1483	1460	300	1675	1520	20	36-30	530	1675	1520	30	36-30
1600	795/1448	380/460	1605/1540	1250	300	1790	1730	24	40-30	600	1790	1730	34	40-30
1800	1880	545	1640	1520	300	1990	1930	24	44-30	670	1990	1930	36	44-30
2000	1880	545	1740	1520	300	2190	2130	24	48-30	760	2190	2130	38	48-30

注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的
