活塞式控制閥

產品簡述：
活塞式多功能控制閥是一款設計合理操作簡單、維修率低并且經濟有效的消能閥，同時也是一款適用在特殊工況下的調流調壓閥，主要有閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成

更新時間：2021-12-24 11:32:18
瀏覽次數：1940

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

原理介紹

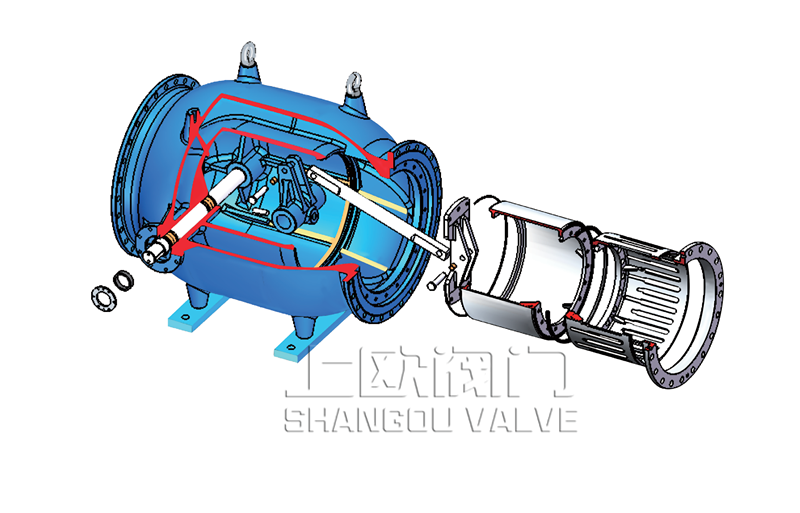

結構示意圖
產品特點
材質說明
選型要點
典型應用
型號編制方法

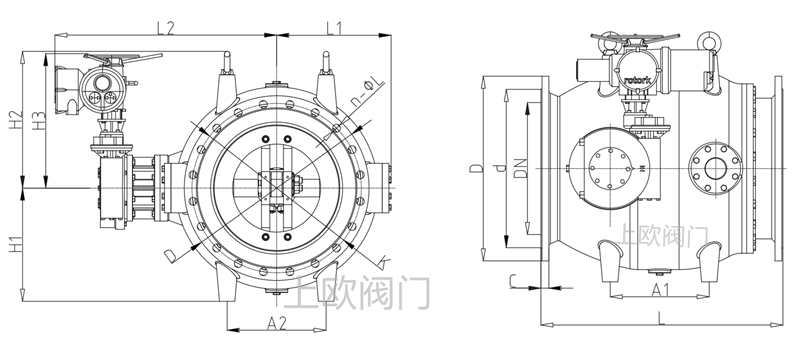

外形及連接尺寸

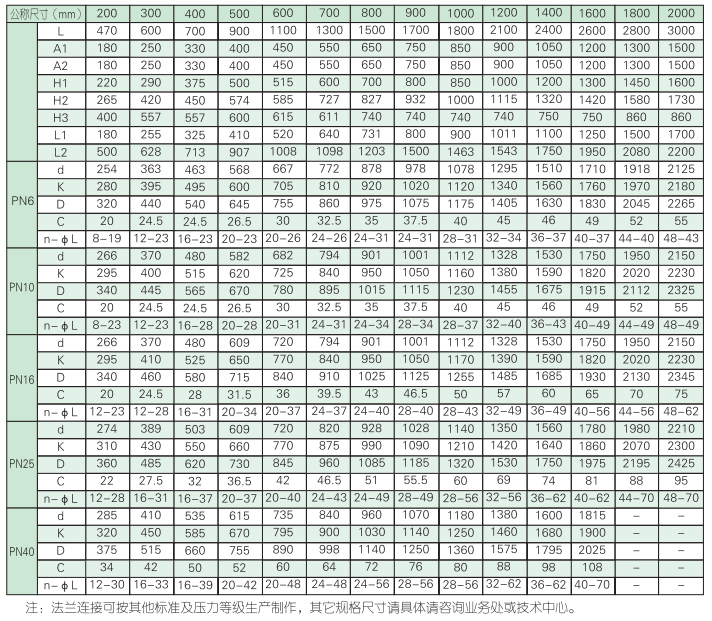

連接尺寸

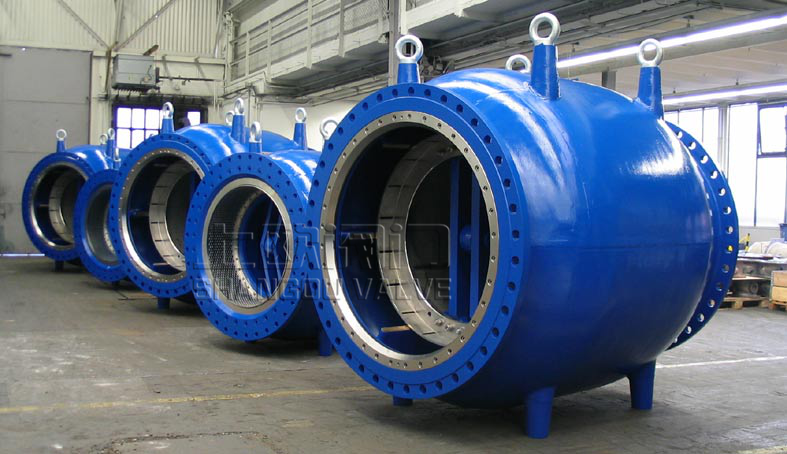

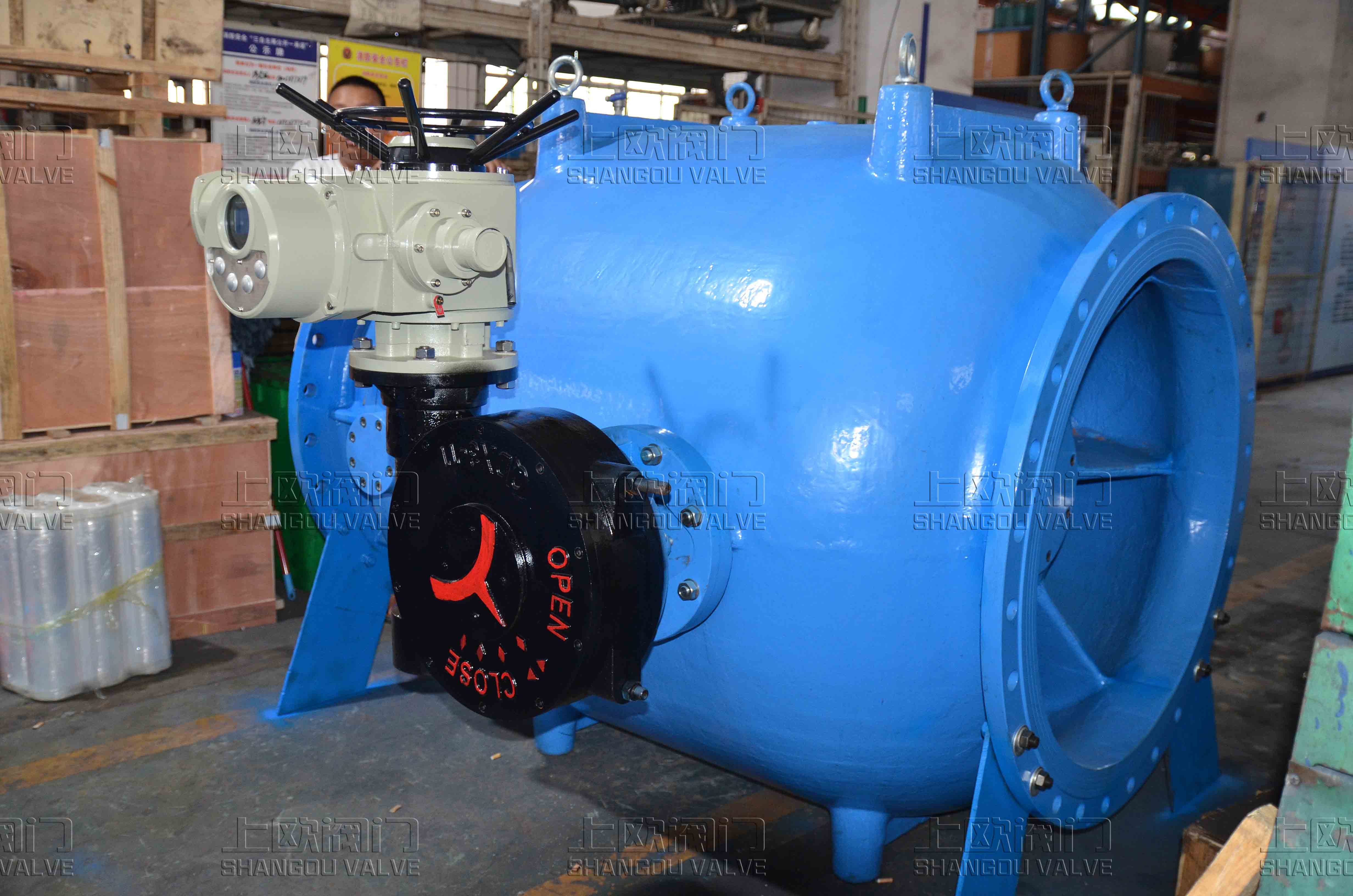

實物展示

原理介紹

作為針閥的改良產品，活塞式多功能控制閥長期活躍在長輸水、大壩以及水電站中，是一款設計合理操作簡單、維修率低并且經濟有效的消能閥，同時也是一款適用在特殊工況下的調流調壓閥，主要有閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成，它是通過曲柄連桿機構將閥軸的轉動轉化為活塞沿導軌的軸向移動，在活塞前后移動的過程中，通過改變活塞與閥座之間的流通面積來實現流量調節及壓力控制。水流從軸向弧狀進入閥體，活塞式流量調節閥內的流道為軸對稱形，流體流過時不會產生紊流。無論活塞運動到任何位置，閥腔內無論任何位置的水流斷面均為環狀，在出口處向軸心收縮，從而達到zui佳防氣蝕，避免因節流而可能產生的氣蝕對閥體和管道的破壞。

結構示意圖

產品特點

1、線性調節：閥門的開度和流量呈線性，可以實現精確的調節。
2、低維護成本：閥門的特殊設計機構，使閥門減少被雜物卡阻的可能性，閥門設有手孔蓋及反沖洗裝置。方便定期維護及檢修。
3、長壽命：合理的流道及合適的彩禮選擇保證了閥門長久的使用壽命。
4、驅動力?。核ζ胶庠O(shè)計，加之導向條堆焊銅合金確?；钊\(yùn)行更加平穩可靠。
5、安裝隨意：閥門可立式、臥式、懸空安裝，也可安裝在管道的任意一側。

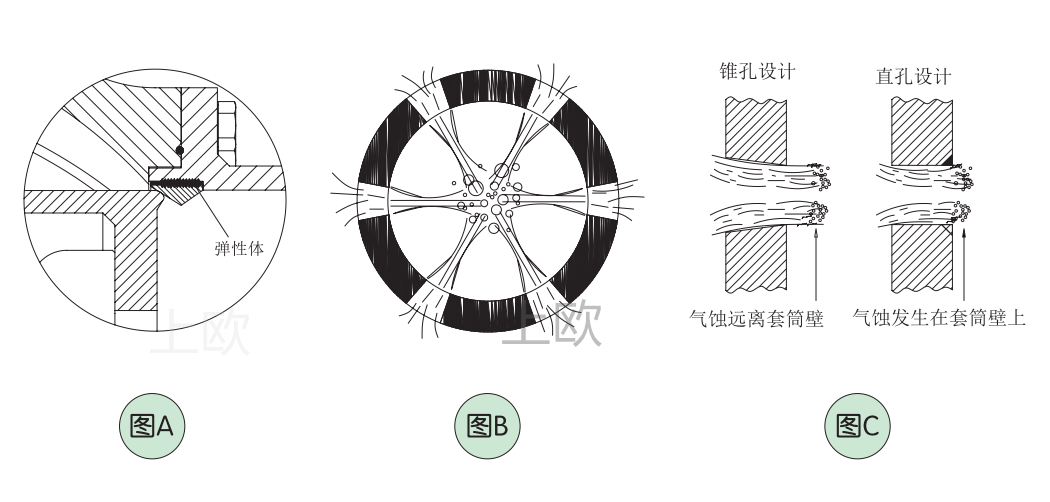

6、密封可靠（普通型）：高性能彈性硅膠連接的金屬閥座提供氣泡級密封效果，且有效防止閥座刮傷，延長閥座使用壽命。（圖A）
7、對撞消能，抗震動（多噴孔型）：套筒周長方向?qū)ΨQ均勻布螺旋小孔，使水柱對撞消能，對撞后能量完全消失，有效防止高壓差下消能帶來的劇烈震動。（圖B）
8、錐孔設計，抗氣蝕（多噴孔型）：特殊錐孔設計，使水流流過套筒時加速，使氣蝕現象發生在閥門的中心，有效防止高壓差下氣蝕對閥門零部件的損壞現象。（圖C）

材質說明

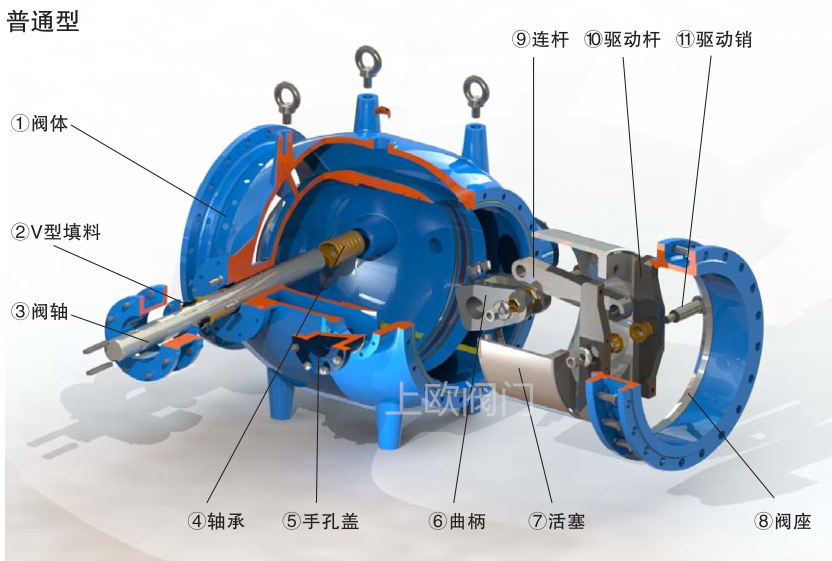

各部件材料表

序號

名稱

閥體

V型填料

閥軸

軸承

手蓋孔

曲柄

活塞

閥座

連桿

驅動桿

驅動銷

反沖洗套管（可選）

材料

球墨鑄鐵/鑄鋼

丁晴橡膠

不銹鋼

銅合金

球墨鑄鐵/鑄鋼

不銹鋼

選型要點

活塞式多功能控制閥用于壓差較小、介質含懸浮物的工況。普通型水流從軸向弧狀進入外殼，在出口處向軸心收縮，由于碰撞產生氣蝕的氣泡被限制在管道中央，而且完全被水包圍。即使這些氣泡失穩而破裂，由于他們?cè)诠艿乐醒攵曳枪艿篮烷y門璧面。故而不產生任何氣蝕破裂。

控制閥由于高壓差、控制精度要求高的場合。多噴孔型閥座上的噴孔按具體工況設計，小孔對稱分布于閥座的璧上，水流通過小孔對撞于閥門的中心線上。徑向流速急速降低，在閥座中央行程細小的紊流區，水內部的劇烈碰撞和摩擦、消除了大部分的能力量。

典型應用

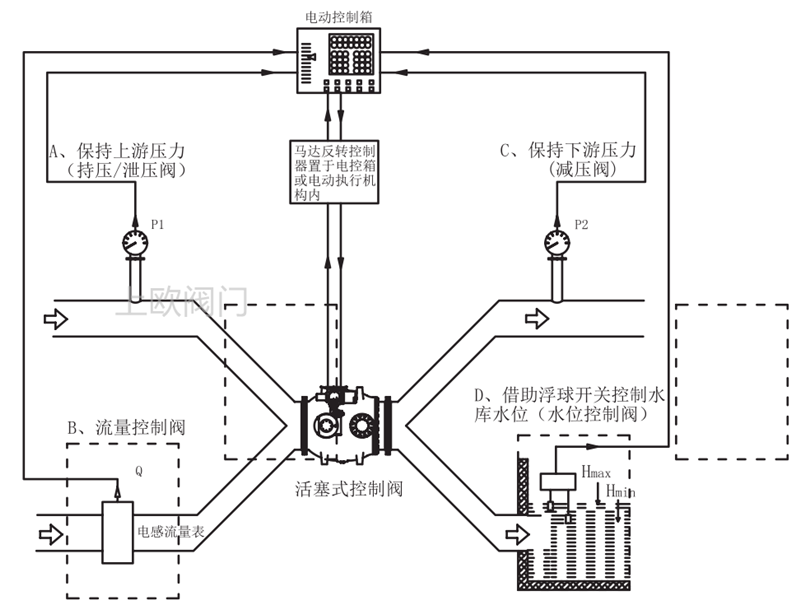

一、四種控制方式
