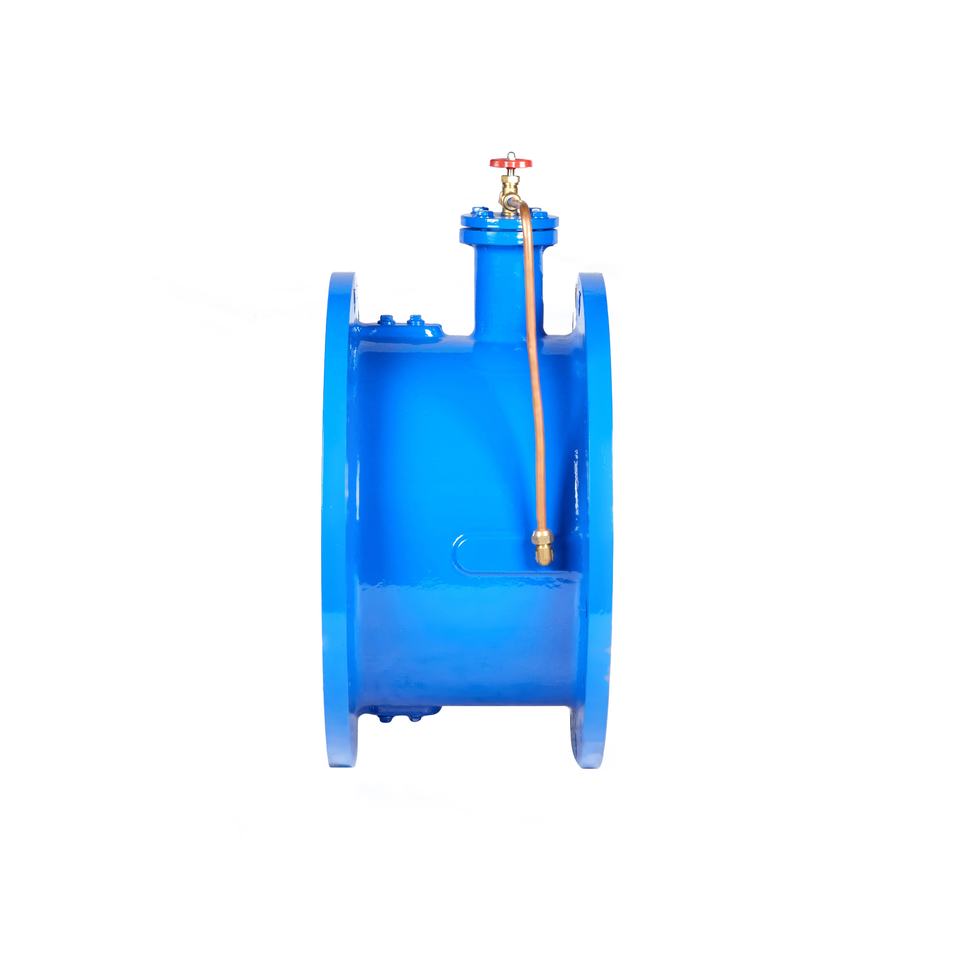

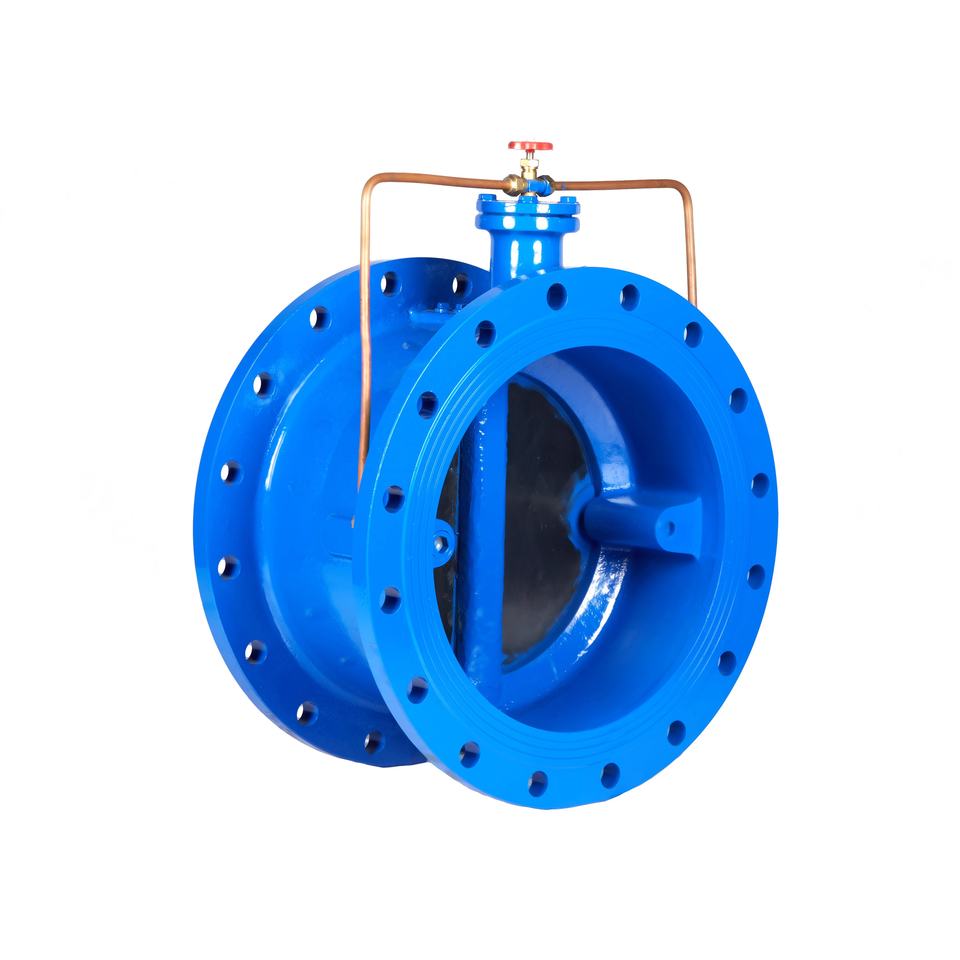

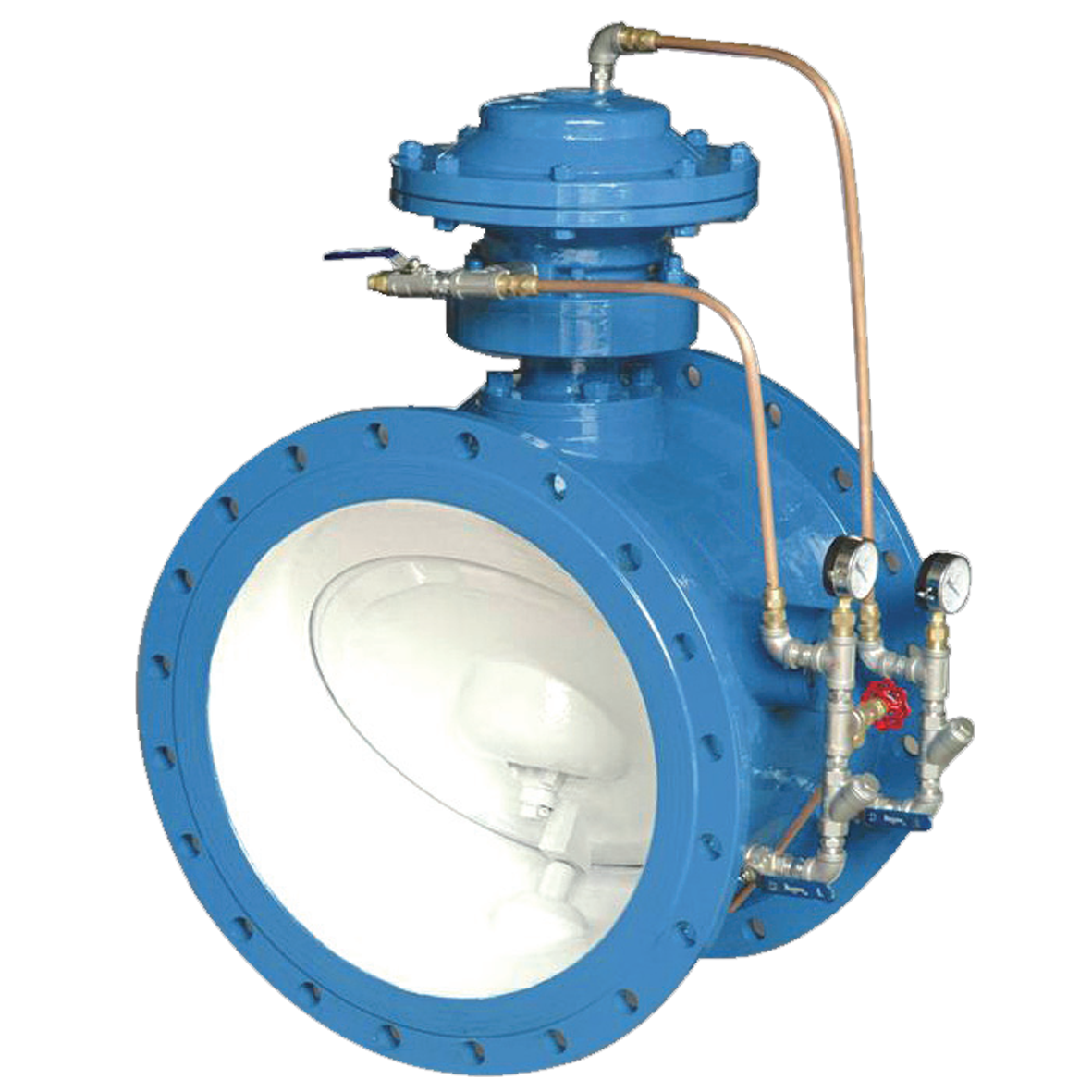

HDH48X微阻緩閉蝶型止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上,安裝在水泵出口處,用以截?cái)嘟橘|(zhì)的回流消除破壞性的水錘,保護管道、使水泵安全運行。

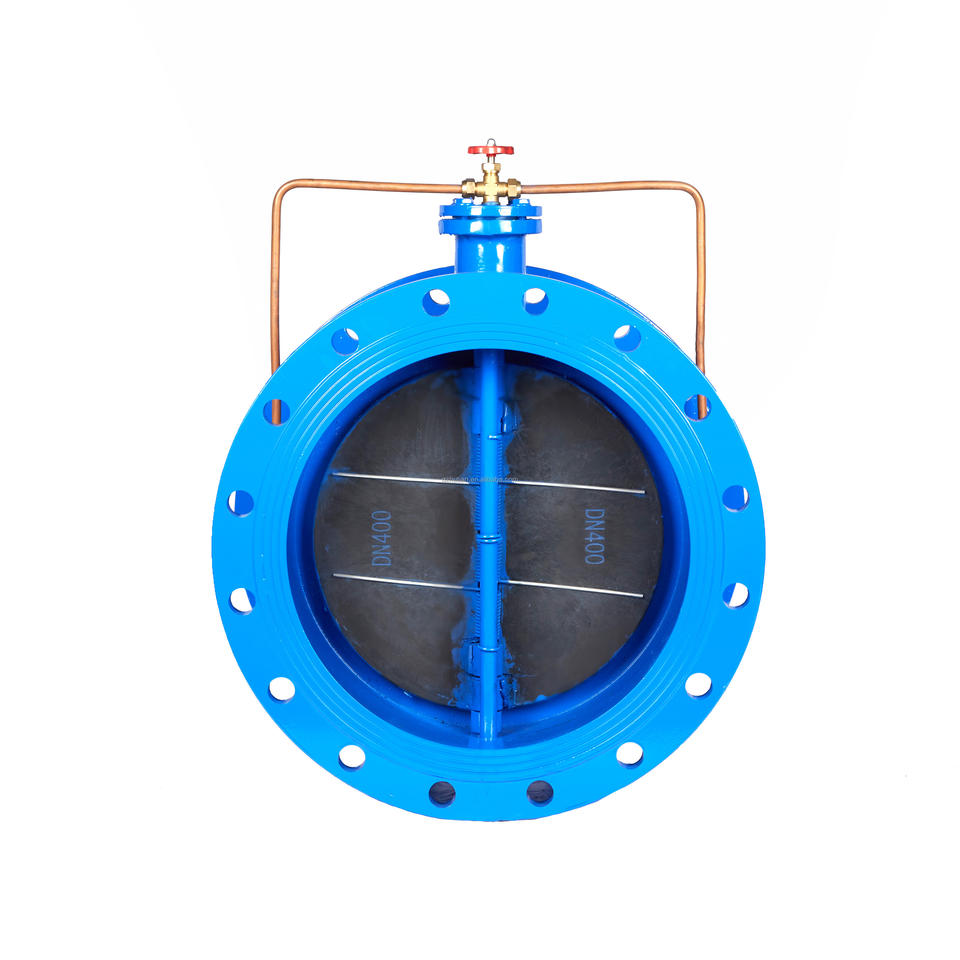

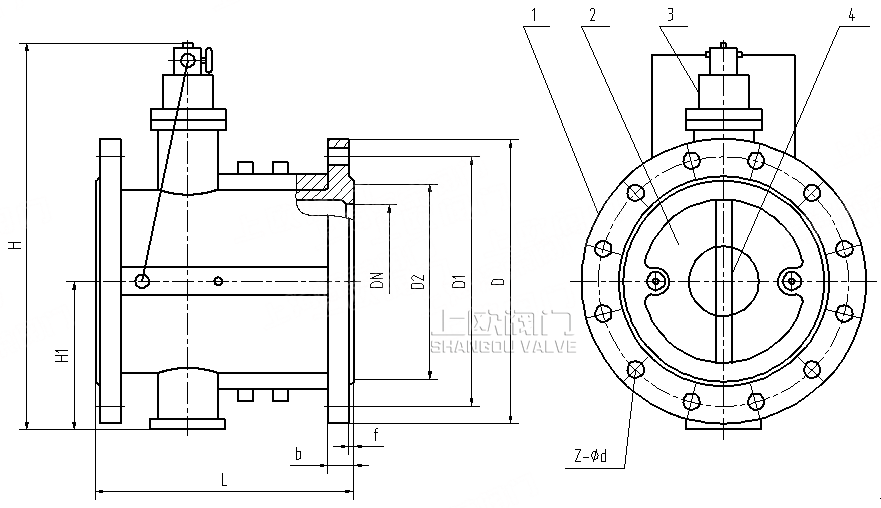

本止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組、針型閥(微量調節閥)組成??窟M(jìn)口介質的推力作用,將兩塊閥瓣平穩推開。在此同時,進口的壓力介質進入油缸內活塞的下部,推動活塞,將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端,使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時,介質將產生回流,此時閥瓣在彈簧和介質回流的作用下,將自動關閉。但由于活塞桿處于伸出的位置,頂住閥瓣不能全部關閉,還剩有20%左右的面積使介質通過,從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉,達到既防電機逆轉又起消除靜音作用。
主要用于凈水、源水、污水、海水等介質的供、排水管道上,安裝在水泵出口處,用以截?cái)嘟橘|(zhì)的回流消除破壞性的水錘,保護管道、使水泵安全運行。
零件名稱
材料
閥體
灰鑄鐵、碳鋼、球墨鑄鐵、不銹鋼
閥瓣
鑄鋼、球墨鑄鐵、不銹鋼+橡膠
閥桿、彈簧
不銹鋼
緩閉裝置、微量調節閥
公稱壓(Mpa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
適用溫度
適用介質
緩閉時間
1.0
1.5
1.1
≤80℃
清水、污水、海水
3-60秒
1.6
2.4
1.76
2.5
3.75
2.75

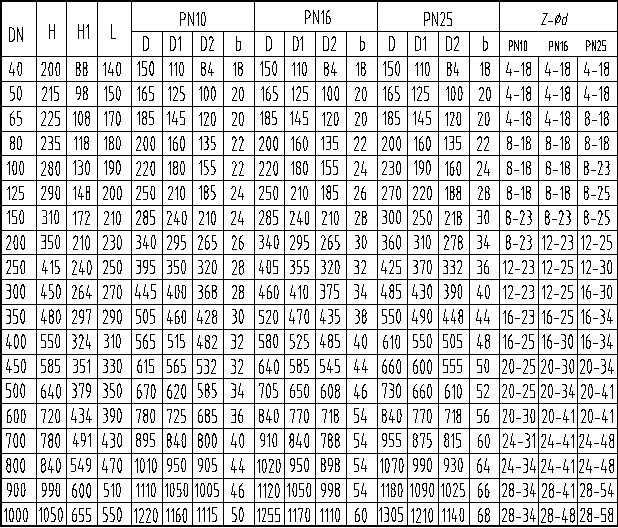

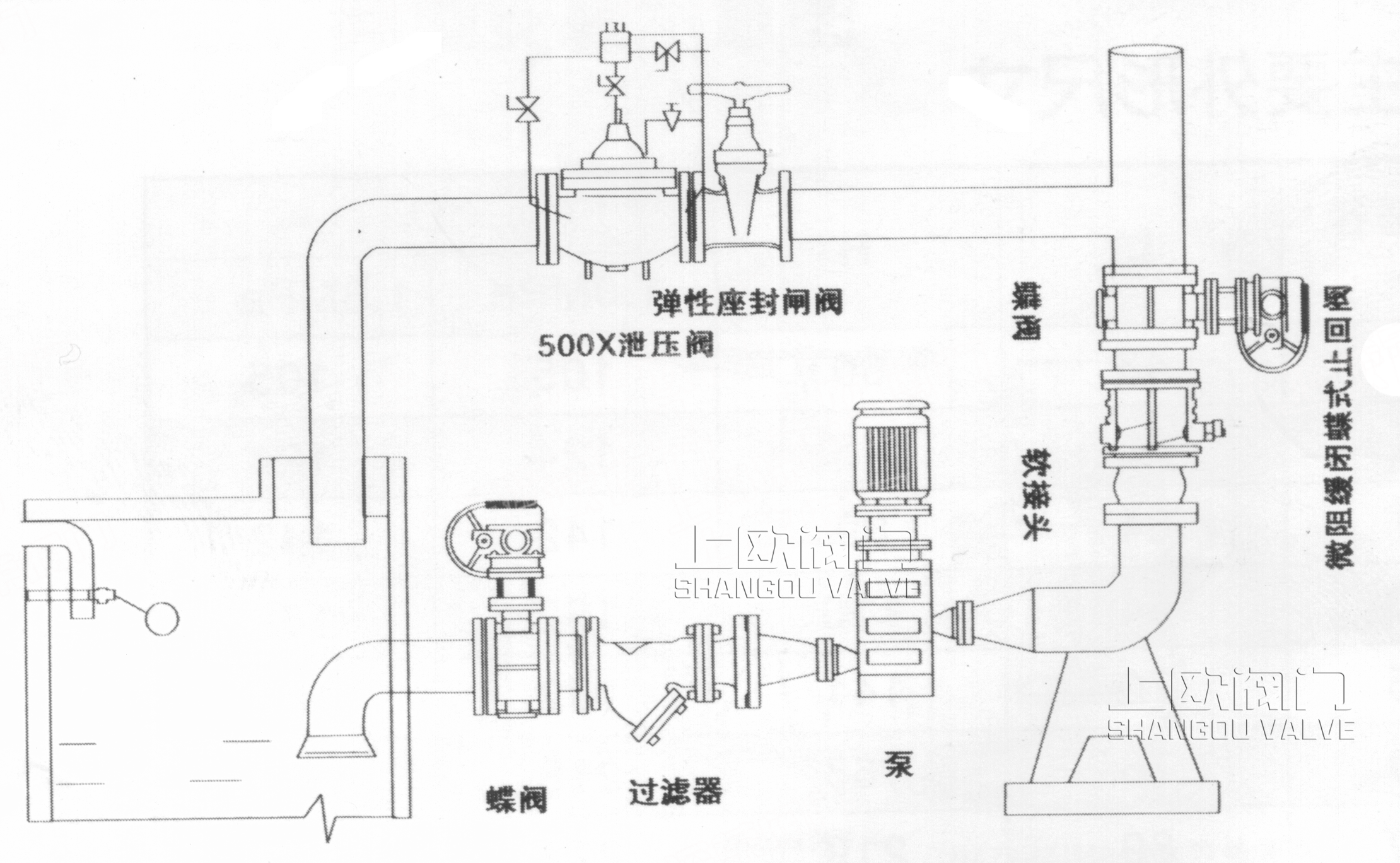

1、本止回閥可以水平方向安裝(箭頭平行水平地面),也可以垂直安裝(箭頭與水平地面垂直方向),一般DN大于400的最好采用水平方向安裝。 2、安裝前應對管道進行清洗,對閥門全面檢查,確保無損之后再裝入管路裝入時注意箭頭方向與介質運行方向一致。 3、在該閥的進口處應安裝過濾器。出口處要安裝一臺蝶閥或閘閥,以方便該閥及其它設備維修。 4、在緊固法蘭連接螺栓時,應注意對稱均勻堅固。
1、初試調試
將儲油缸上的針型閥順時針?lè)较蜿P(guān)閉,接著再逆時針?lè)较虼蜷_(kāi)3-5圈。 2、運行調整
開動水泵后,觀察緩閉系統各連接處有無漏油或漏水現象。同時用扳手將針型閥體上的螺塞松開一至二圈,讓緩閉系統中的空氣排出,直至有泄漏出后迅速擰緊螺塞。當管道壓力上升到一定壓力后,停泵觀察,此時可能出兩種情況: ⑴ 密封關閉不死,電機到轉速度加快。產生此現象的原因是針形閥開度太小,小氣缸內的壓力油在短時內不以全部回到儲油缸中,致使閥瓣長時間不能關閉。此時只需將針形閥逆時針轉動半圈至一圈即可。
⑵ 密封快速關閉,而且管道產生很大的震動聲。產生此現象的原因有兩種:A)因?yàn)獒樞烷y開度太大,小氣缸內的油很快回到儲油缸中,也就是閥瓣很快關閉產生水錘。此時試著順時關小針型閥即可。如果關小針形閥,第二次開泵后,再停泵時仍有很大震動聲,則屬于B種原因。B)小氣缸內的活塞沒有伸出。檢查針型閥是否打開,輕輕松開小氣缸處的油管接頭一圈,觀察是否有油出來。如果有油漏出,則出證明油路暢通,此時可能因?yàn)閮?chǔ)油內的油量不夠,請緊急加油。加油方法:拆開針型閥兩側的油管接頭,用扳手逆時針?lè)较虿鹣箩樞烷y,用一根直徑約12mm,長約300 mm的鋼棒插入油缸中,用錘子輕輕將油缸中的活塞敲入最下端,此時向油缸中加20#機油,然后裝上針型閥,接好銅管即可。 運行調整好之后,不用再動各部位,以后均屬于自動正常工作。
