活塞式緩閉止回閥

產品簡述：
活塞式緩閉止回閥主閥上腔控制室的水不能流出,控制室升壓,推動活塞關閉主閥,本產品利用導閥控制閥門的開啟和關閉,反映準確快速,采用三向電磁閥,維護簡單,安裝于各類給水系統的管道上.

更新時間：2021-11-23 11:30:59
瀏覽次數：1671

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品類型
主要材質
技術參數
連接尺寸
實物展示

產品概述

活塞式緩閉止回閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統；通過電磁導閥可以實現對閥門開啟和關閉的遙控，當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態；當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥；本產品利用導閥控制閥門的開啟和關閉，反映準確快速，采用三向電磁閥，維護簡單；安裝于各類給水系統的管道上。

產品類型

緩閉止回閥分隔膜型和活塞型兩類,主要部件有一個主閥及其附設的導管、導閥、針閥、球閥和壓力表等組成的。它利用上下游壓力差為動力,由導閥控制、使隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值,所以將主閥閥盤推到完全開啟的位置,當進入隔膜（活塞）上方控制室內的壓力不能排到大氣或下游低區時,作用在隔膜（活塞）上方的壓力值就大于下方的壓力值,所以就會把主閥閥盤壓到完全關閉位置，當隔膜（活塞）上方控制室內的壓力值處于入口壓力與出口壓力中間時,主閥閥盤就處于調節狀態。

主要材質

閥體、閥蓋：鑄鐵、鑄鋼、不銹鋼；
閥座：錫青銅、不銹鋼；
閥瓣：碳鋼、不銹鋼+NBR；
閥桿：鋁青鋼、鉻不銹鋼；
活塞：鉻不銹鋼+NBR；
過濾網：不銹鋼；
彈簧：不銹鋼。

技術參數

公稱通徑 DN	尺寸（公稱壓力 PN1.6/2.5Mpa）
公稱通徑 DN	L	H	D	K	N-￠	H1	H2
40	270	400	150	110	￠18*4	155	236
50	270	400	160	125	￠18*4	155	236
65	290	410	185	1450	￠18*4	165	250
80	360	425	200	160	￠18*8	180	280
100	400	460	220	180	￠18*8	210	310
125	470	550	250	210	￠18*8	240	370
150	535	610	285	240	￠23*8	260	413
200	670	772	340	295	￠23*12	330	510
250	780	935	405	355	￠27*12	410	568
300	895	1000	460	410	￠27*12	485	1075
350	1000	920	520	470	￠27*12	260	不帶過濾器
400	1120	1145	580	525	￠30*12	290	不帶過濾器

連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	280	335	380	425	480	750	660	740	810	860

實物展示

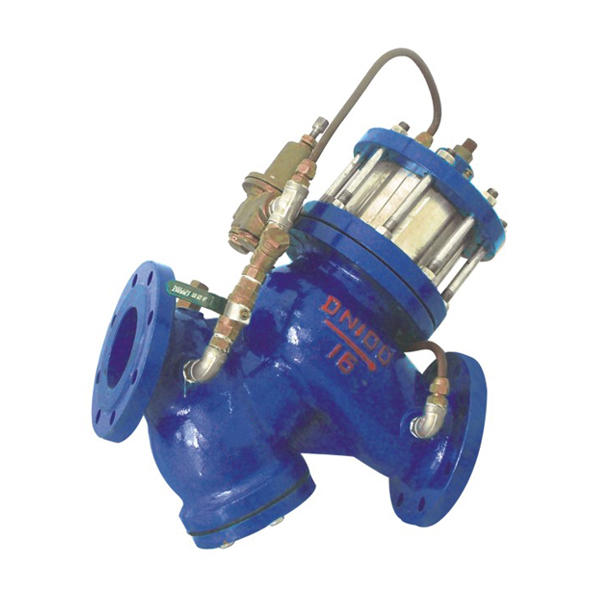

緩閉止回閥
