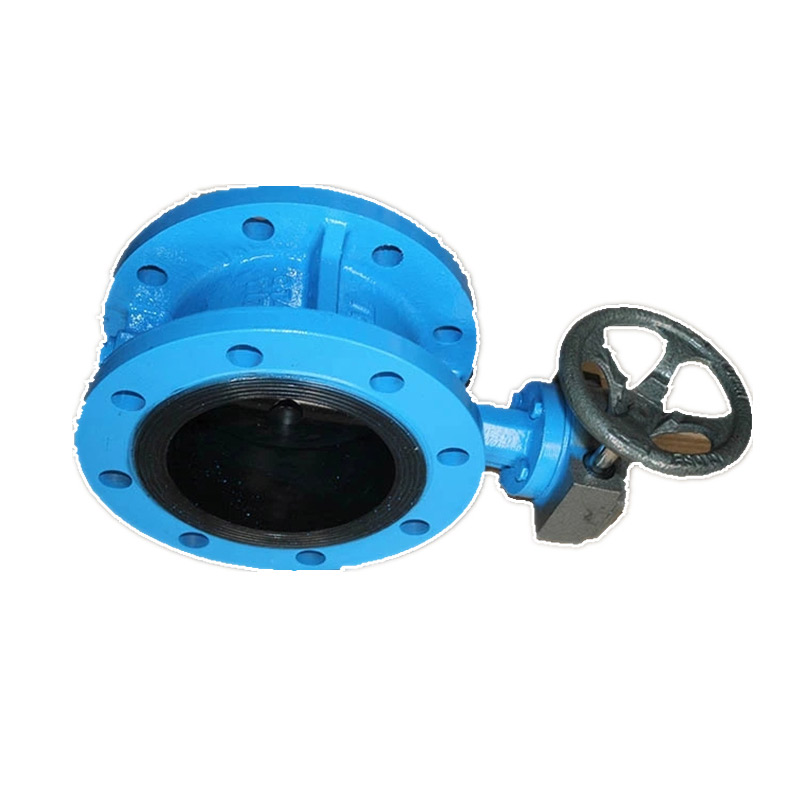

D341J-10蝸輪法蘭式全襯膠蝶閥

產品簡述：
D341J-10蝸輪法蘭式全襯膠蝶閥閥軸的密封由蝶板與閥座之間的旋轉面加橡膠來控制，采用帶有橡膠密封表面和橡膠包襯蝶板，保證閥軸不與腔內流體介質接觸，嚴密的密封性能，超長的使用壽命，可作快速切斷或調節流量之用，適用于要求可靠密封和良好調節特性的場合。

更新時間：2021-08-31 16:11:08
瀏覽次數：1532

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品特點
技術參數
零件材質
采用標準
密封材料選用和適用溫度
連接尺寸

產品概述

D341J-10蝸輪法蘭式全襯膠蝶閥閥軸的密封由蝶板與閥座之間的旋轉面加橡膠來控制，采用帶有橡膠密封表面和橡膠包襯蝶板，保證閥軸不與腔內流體介質接觸，嚴密的密封性能，超長的使用壽命，可作快速切斷或調節流量之用，適用于要求可靠密封和良好調節特性的場合。D341J-10蝸輪法蘭式全襯膠蝶閥用于溫度≤85℃，公稱壓力≤1.6MPa 的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

產品特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

技術參數

D341J-10蝸輪法蘭式全襯膠蝶閥主要技術參數
公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件材質

D341J-10蝸輪法蘭式全襯膠蝶閥主要零件的材質
零件名稱	材料
閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
密封圈	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
填料	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

密封材料選用和適用溫度

D341J-10蝸輪法蘭式全襯膠蝶閥密封材料選用和適用溫度
材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐zui高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐zui低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

連接尺寸

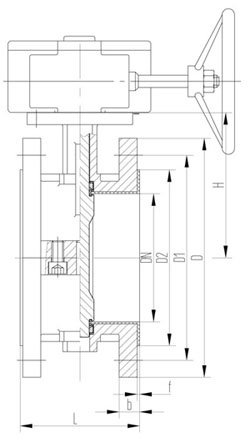

D341J-10蝸輪法蘭式全襯膠蝶閥主要外形連接尺寸
公稱通徑 DN(mm)	L	D	D1	D2	b	f	z-φd	H
50	108	160	125	99	16	3	4-φ18	112
65	112	180	145	118	18	3	4-φ18	122
80	114	195	160	132	18	3	4-φ18	129
100	127	215	180	155	20	3	8-φ18	142
125	140	245	210	184	22	3	8-φ18	157
150	140	280	240	210	22	3	8-φ23	170
