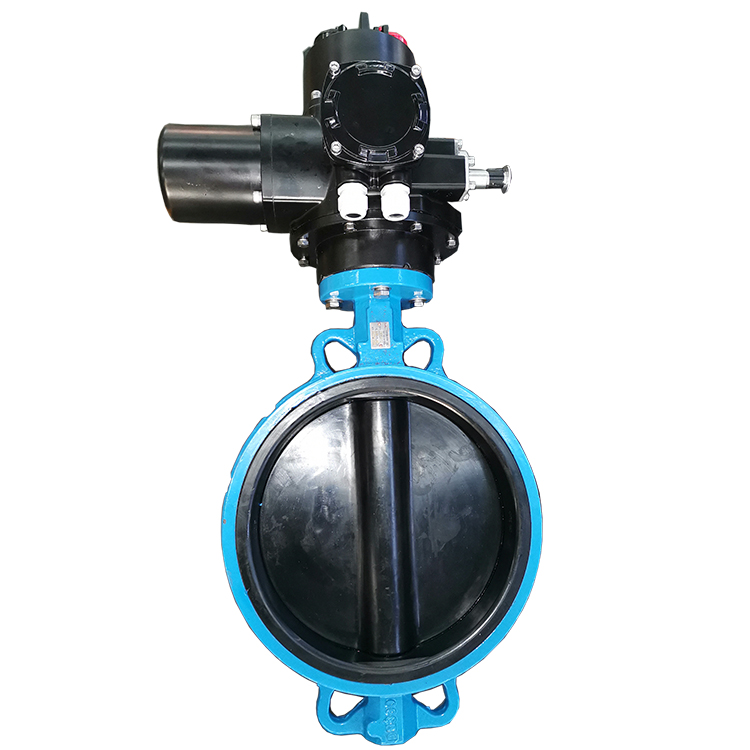

D971J-10對夾式電動全襯膠蝶閥

產品簡述：
D971J-10對夾式電動全襯膠蝶閥采用閥體襯橡膠，閥板橡膠包覆，可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等各種類型流體的流動。蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。

更新時間：2020-11-13 09:40:20
瀏覽次數：1547

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
密封圈耐溫與適用介質
結構特點
零件材料
試驗標準
聲明

產品概述

D971J-10對夾式電動全襯膠蝶閥采用閥體襯橡膠，閥板橡膠包覆，可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等各種類型流體的流動。蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因些啟閉力矩較小。

密封圈耐溫與適用介質

D971J-10對夾式電動全襯膠蝶閥主要密封圈耐溫與適用介質
密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿

結構特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。

零件材料

主要零件材料

D971J-10對夾式電動全襯膠蝶閥主要零件材料
閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FPM
電動裝置	組合件

試驗標準

壓力等級：PN（MPa）　1.0　1.6
測試：襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

聲明

本文中所有文字、數據、圖片均只適用于參考，D971J-10對夾式電動全襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們
