雙偏心半球閥

產品簡述：
雙偏心半球閥傳動方式有手動,氣動,電動三種,是靠旋轉半球來使閥門暢通或閉塞,其開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,廣泛適用于石油,化工,城市給排水等要求嚴格密封的工況.

更新時間：2021-11-10 10:15:50
瀏覽次數：1561

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品簡述
工作原理
產品特點
設計標準
產品應用
主要材料表
技術參數
外形尺寸表
實物展示

產品簡述

PQ340H雙偏心半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱Ｓ瞄y、石油化工專用閥、煤粉噴吹專用閥六大系列,偏心半球閥傳動方式有手動、氣動、電動三種。

偏心半球閥也叫C型球閥是靠旋轉半球來使閥門暢通或閉塞。其開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕,廣泛適用于石油、化工、城市給排水等要求嚴格密封的工況。

工作原理

雙偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉90°時，閥門為全開狀態。

產品特點

1、該球閥解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。

2、開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，安全系數高，密封性能好。 3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。

4、T型是屬于耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理。處理后表面達到HRC65-72度，故閥門的耐磨性能特別好。

5、表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴涂后，高溫使用不燒漆、炭化、焦化現象。不變色。

設計標準

制造標準: GB12237—1989 ASME B16.34,API6D 結構長度按照: GB12221 ASME B16.10；

連接端尺寸按照：JB/T79,GB9113,HG20592；ASME.B-16.5A ASME B16.25；

檢驗和測試按照: JB/T 9092、GB/T13927-1992 API598；

防火設計按照：API607

產品應用

雙偏心半球閥是用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的最佳設備，應用于冶金、選礦生產的煤粉噴吹專用閥。該系列偏心半球閥適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。

主要材料表

名稱	材質
閥體	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸	2Cr13、1Cr13
閥瓣	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
閥座	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
軸承	鋁青銅、FZ－1復合材料
填料	聚四氟乙烯、柔性石墨

技術參數

公稱壓力（Mpa）	0.6	1.0	1.6	2.5	4.0
公稱通經（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封試驗壓力（Mpa）	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力（Mpa）	0.9	1.5	2.4	3.75	6.0
適用溫度（℃）	－29～300、－29～425、－29～540
適用介質	清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)?、油?/span>
驅動方式	手動、電動、氣動
連接形式	法蘭連接、對夾連接

安裝方式

立式安裝、臥式安裝

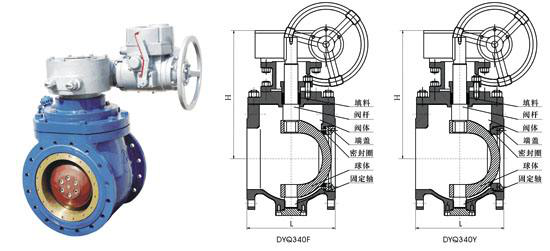

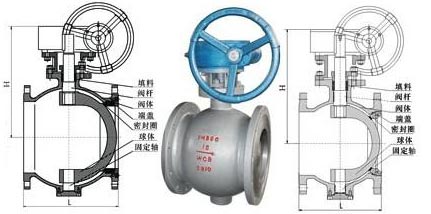

外形尺寸表

公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸
		L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155				370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4			760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
