當前位置：首頁 > 產品中心 > 止回閥系列 > 靜音式止回閥/鑄鐵立式消聲止回閥

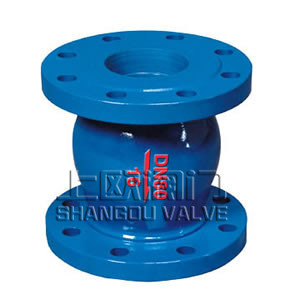

H42T/DRVZ型靜音止回閥由閥體、閥座、導流 體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形 成靜音效果。
更新時間：2021-09-01 09:55:19 瀏覽次數：1550型號：H42T/DRVZ口徑(DN)：50～500(mm)壓力(PN)：1.0～2.5(Mpa)產品價格：電議日期：13-07-03品牌：上歐
H42T/DRVZ型靜音止回閥由閥體、閥座、導流 體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形 成靜音效果。主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
|
H42T/DRVZ靜音式止回閥主要技術參數 |
|||
|
型號 |
DRVZ/T-10 |
DRVZ/T-16 |
DRVZ/T-25Q |
|
公稱壓力 |
PN1.0MPa |
PN1.5MPa |
PN2.5MPa |
|
公稱通徑 |
DN50～DN300(mm) |
||
|
最高工作壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
密封試驗壓力 |
1.1MPa |
1.76MPa |
2.75MPa |
|
殼體試驗壓務 |
1.5MPa |
2.4MPa |
3.75MPa |
|
H42T/DRVZ靜音式止回閥主要零部件 |
|
|
零件名稱 |
材料 |
|
閥體、導流體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥座、軸瓦、閥瓣、軸 |
青銅或鉻不銹鋼 |
|
彈簧 |
不銹鋼 |
|
H42T/DRVZ靜音式止回閥主要連接尺寸 |
|
|
公稱通徑 |
L(mm) |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
240 |
|
125 |
300 |
|
150 |
350 |
|
200 |
450 |
|
250 |
500 |
|
300 |
550 |
|
350 |
575 |
|
400 |
600 |
|
450 |
650 |
|
500 |
700 |
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
