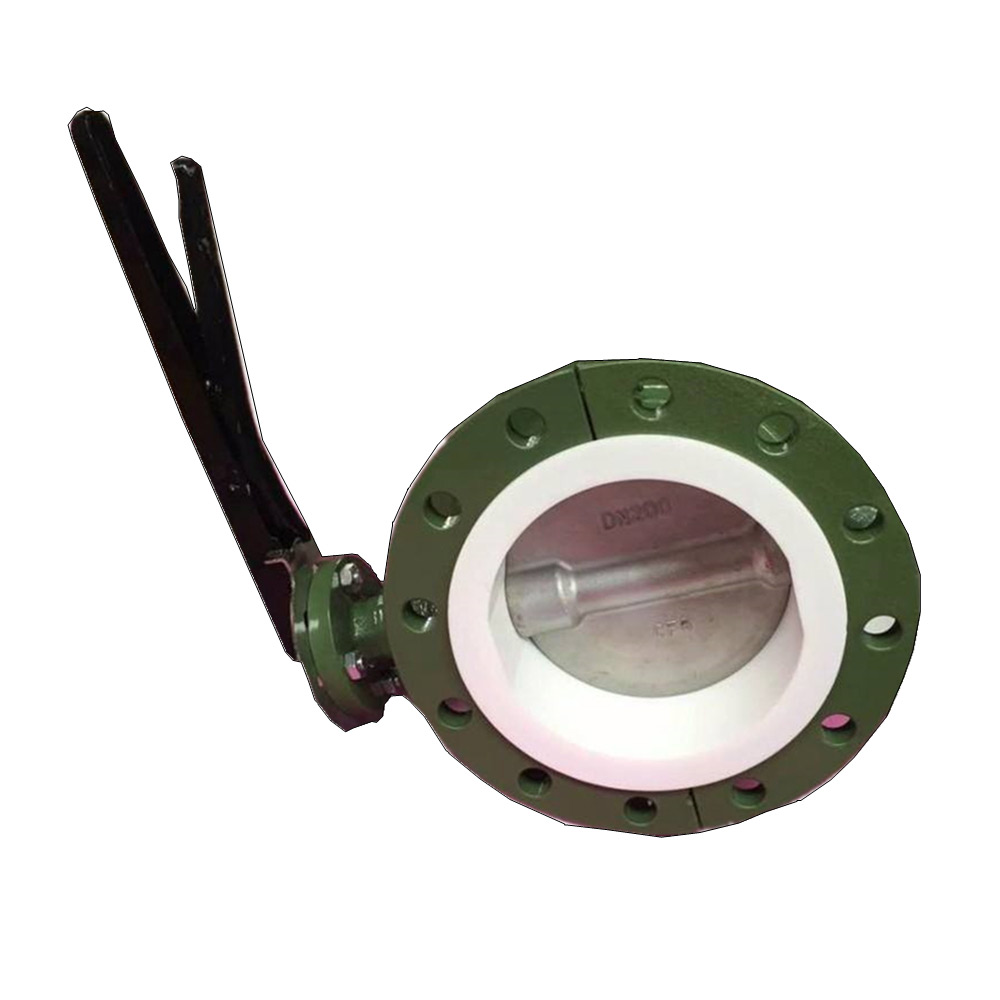

手動調節式四氟密封蝶閥PN6～PN10

產品簡述：
D41F 型手動調節式四氟密封蝶閥PN6～PN10適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

更新時間：2020-11-27 11:35:06
瀏覽次數：1568

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品說明
連接尺寸
注意事項

產品說明

D41F 型手動調節式四氟密封蝶閥PN6～PN10適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

連接尺寸

D41F 型手動調節式四氟密封蝶閥PN6～PN10外形結構連接尺寸

DN （mm）	NPS (inch)	L	D	D1	D2	F	B	N-φD	W	D0	H	WT(kg)
DN （mm）	NPS (inch)	PN0.6MPa
40	1 1/2	106	130	100	80	3	16	4-φ14	160		140	10
50	2	108	140	110	90	3	16	4-φ14	200		160	12
65	2 1/2	112	160	130	110	3	16	4-φ14	250		160	13
80	3	114	185	150	125	3	18	4-φ18	250		170	14
100	4	127	205	170	145	3	18	4-φ18	300		180	16
125	5	140	235	200	175	3	20	8-φ18	300		275	18
150	6	140	260	225	200	3	20	8-φ18		200	295	38
200	8	152	315	280	255	3	22	8-φ18		200	320	74
250	10	250	370	335	310	3	24	12-φ18		240	385	105
300	12	270	435	375	362	4	24	12-φ23		240	390	142
350	14	290	485	445	412	4	26	12-φ23		240	460	179
400	16	310	535	495	462	4	28	16-φ23		280	510	220
450	18	330	590	550	518	4	28	16-φ23		280	540	268
500	20	350	640	600	568	4	30	16-φ23		320	570	378
600	24	390	755	705	670	5	30	20-φ25		320	660	608
700	28	430	860	810	775	5	32	24-φ25		360	710	1050
800	32	470	975	920	880	5	34	24-φ30		360	780	1320
900	36	510	1075	1020	980	5	36	24-φ30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-φ30		400	990
PN1.0MPa
40	1 1/2	106	145	110	85	3	18	4-φ18	160		140	10
50	2	108	160	125	100	3	20	4-φ18	200		160	12
65	2 1/2	112	180	145	120	3	20	4-φ18	250		165	14
80	3	114	195	160	135	3	22	4-φ18	250		170	16
100	4	127	215	180	155	3	22	8-φ18	300		180	18
125	5	140	245	210	185	3	24	8-φ18	300		275	20
150	6	140	280	240	210	3	24	8-φ23		200	295	38
200	8	152	335	295	265	3	26	8-φ23		200	320	74
250	10	250	390	350	320	3	28	12-φ23		240	385	105
300	12	270	440	400	368	4	28	12-φ23		240	390	142
350	14	290	500	460	428	4	30	16-φ23		240	460	179
400	16	310	565	515	482	4	32	16-φ25		280	510	220
450	18	330	615	565	532	4	32	20-φ25		280	540	268
500	20	350	380	620	585	4	34	20-φ25		320	570	378
600	24	390	780	725	685	5	36	20-φ30		320	660	608
700	28	430	895	840	800	5	40	20-φ30		360	710	1050
800	32	470	1010	950	905	5	44	24-φ34		360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34		380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34		400	990	1900

注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
