當前位置：首頁  >  產品中心  > 通用閥門系列 > 氣動超薄球閥PM10～PN16

PRODUCTS 產品目錄
通用閥門系列

氣動超薄球閥PM10～PN16

  • 產品簡述：

    Q671F型氣動超薄球閥PM10～PN16是氣動球閥中的一種,是新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。氣動閥門具有結構緊湊、體積小、重量輕、安裝方便等特點。


    更新時間：2022-12-15 14:10:56
    瀏覽次數：1560
產品概述

Q671F型氣動超薄球閥PM10～PN16是氣動球閥中的一種,是新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。氣動閥門具有結構緊湊、體積小、重量輕、安裝方便等特點。閥門可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點.氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同1電動球閥閥體一樣。氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

零件材質
Q671F型氣動超薄球閥PM10～PN16主要零件材質
零件名稱 材質
C P R
閥蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti
墊片 PTFE PTFE PTFE
閥座 PTFE PTFE PTFE
球 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
閥座 PTFE PTFE PTFE
閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti
螺栓 35 1Cr18Ni9Ti 1Cr18Ni12M02Ti
閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12M02Ti
墊片 PTFE PTFE PTFE
填料 PTFE PTFE PTFE
襯套 PTFE PTFE PTFE
彈墊 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti
墊片 35 1Cr18Ni9Ti 1Cr18Ni9Ti
螺母 35 1Cr18Ni9TI 1Cr18Ni9Ti
連接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
連接套 35 1Cr18Ni9Ti 1Cr18Ni9Ti
位置指示器
塑料 塑料 塑料
結構連接尺寸
Q671F型氣動超薄球閥PM10～PN16主要結構連接尺寸
公稱通徑DN 外形尺寸 連接尺寸 執行器型號
d L L1 L2 H D D1 D2 f N-Md
15 14 35 140/178 62/75 170/176 90 65 45 2 4-M14 GTD52/GTE65
20 19 38 140/178 62/75 175/181 100 75 55 2 4-M14 GTD52/GTE65
25 25 42 140/214 62/91 180/214 110 85 65 2 4-M14 GTD52/GTE80
32 29 50 164/214 75/91 215/243 130 1OO 78 3 4-M18 GTD65/GTE80
40 38 60 164/246 75/101 225/263 145 110 85 3 4-M18 GTD65/GTE90
50 48 70 190/295 91/112 248/274 160 125 100 3 4-M18 GTD80/GTE100
65 64 95 210/295 101/112 258/284 180 145 120 3 4/8-M18 GTD90/GTE100
80 76 118 247/395 112/139 300/326 190 160 135 3 8-M18 GTD100/GTE125
100 95 140 276/478 127/176 315/370 215/230 180/190 155/160 3 8-M18/20 GTD115/GTE160
125 12/118 175/195 348/562 159/206 375/440 245/270 210/220 185/188 3 8-M18/24 GTD140/GTE190
150 35/15C 210/260 378/724 176/228 428/500 280/300 240/250 21O/218 3 8-M22/24 GTD160/GTE210

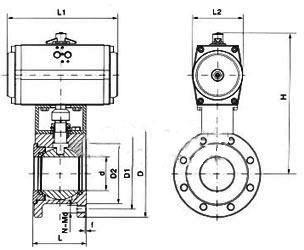

尺寸圖

維護

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。 　　
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。 　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。 　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。 　　



氣動管路球閥的安裝： 　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。 　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。 　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。 　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。 　　

氣動管路球閥安裝后的檢查： 　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。 　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
