液控緩閉閘閥依靠自身管內介質壓力作動力源，在PLC電控設備的配合使用下，可實現自動控制、遠程控制、集中控制及泵閥一體化控制。因此，簡化了操作程序，并且該閥在水泵電機突然停電時，能自動先快后慢地關閉，由于關閉過程分為先快后慢兩個階段完成，故又能有效地防止和消除危害性水錘對管網設備的破壞。

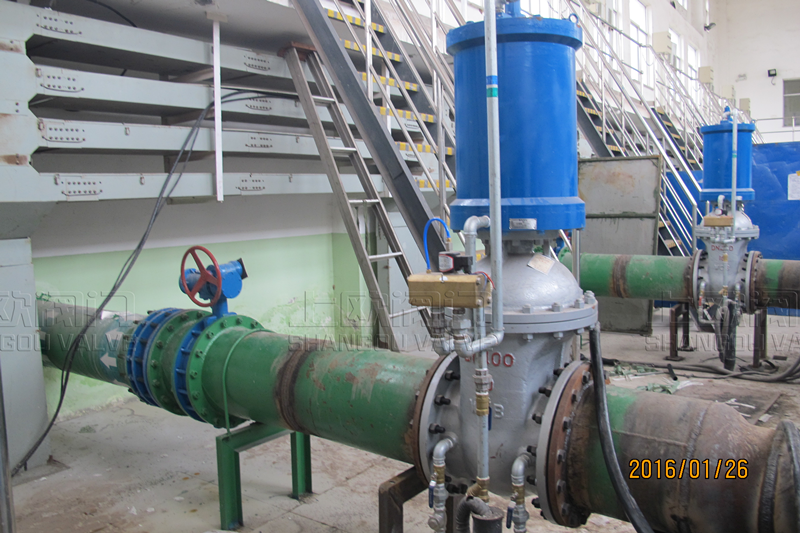

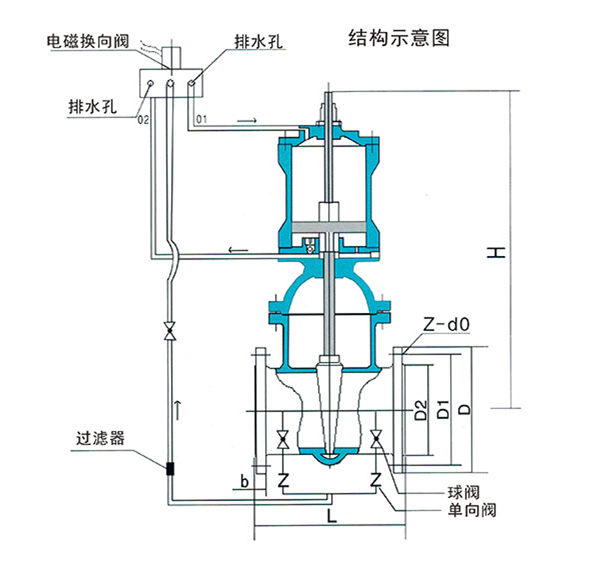

更新時間：2021-12-16 10:43:58 瀏覽次數：1512電磁液控緩閉閘閥是一種泵站供水系統中的啟閉設備，包括有閥體、缸座、活塞、缸體、缸蓋、二位五通電磁換向閥、指示桿、行程開關、閥桿、閘板，其特征在于：在指示桿的下端與閥桿連接處套設有截流活塞，截流活塞與缸座上端面內的水道構成減速腔，缸座的水道上設有一與缸體內腔相通的水孔，水孔的下端與水孔垂直設有針形調速閥。結構簡單、安全、可靠，變外置式節流為內置式節流結構，提高了閘閥的使用壽命和工作可靠性。
電磁液控緩閉閘閥是一種依靠自身管內介質壓力作動力源，在PLC電控設備的配合使用下，可實現自動控制、遠程控制、集中控制及泵閥一體化控制。因此，簡化了操作程序，并且該閥在水泵電機突然停電時，能自動先快后慢地關閉，由于關閉過程分為先快后慢兩個階段完成，故又能有效地防止和消除危害性水錘對管網設備的破壞。本閥適用于工業管路各級泵站和加壓給水系統中，作啟閉設備使用，使用該閥時，可取消機泵組常設的止回閥、電動閥、水錘消除器等；具有一閥三用、節能、節資、簡化控制系統的作用。
開泵開閥

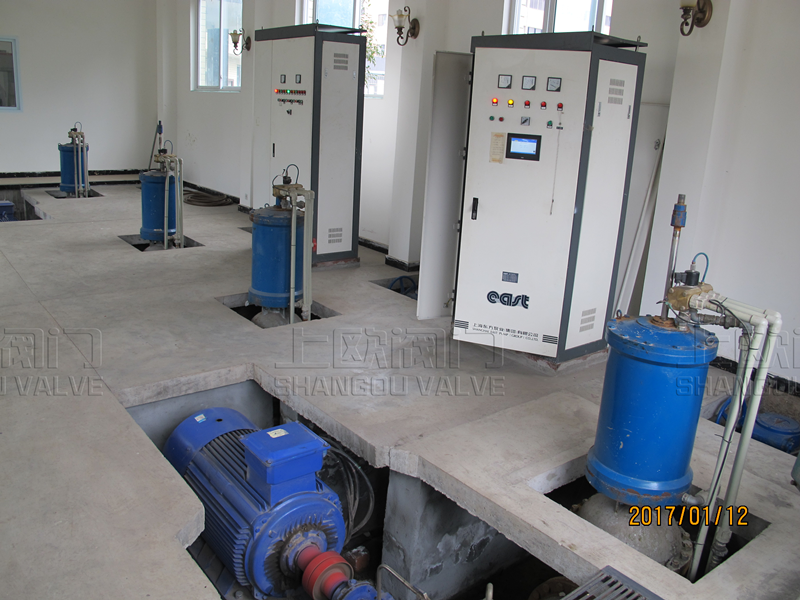

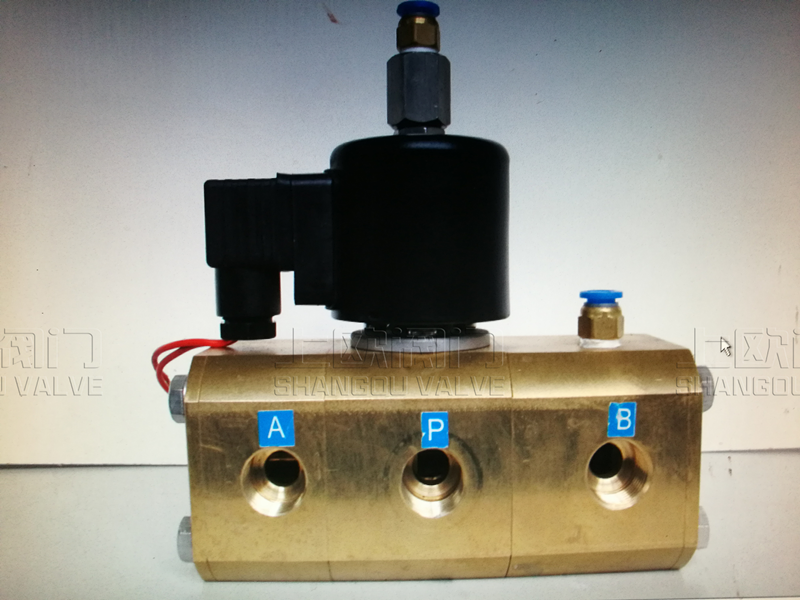

水泵電機通電約5～10秒鐘后，電磁換向閥亦通電，此時主管道內驅動介質經連接管進入電磁換向閥的P孔經02孔進入液壓缸的下腔，推動活塞往上運動，閥桿亦帶動閘板向上開啟，在開啟進程中，液壓缸上腔的介質由電磁換向閥的01孔經A孔排出。
關閥停泵
電磁換向閥斷電，驅動介質則由電磁換向閥的P孔經01孔經連接管進入液壓缸的上腔，推動活塞往下運動，閥桿亦帶動閘板向下關閉。在關閉過程中，液壓缸下腔的介質由電磁換向閥02孔經B孔排出。當閘板關閉至公稱通徑的80%左右時，液壓缸內的截流活塞進入截流狀態，閘板的關閉速度由快變慢，即形成緩閉，此時閘閥的緩閉工況可防止和消除管網內危害性水錘過壓的作用件19針形調速閥是緩閉時間長短的微調件，將針形調速閥順時針旋轉可延長閥門的緩閉時間，反之可縮短緩閉時間。在緩閉工況結束前，指示桿上的限位裝置推動附設在缸蓋上的行程開關，使水泵電機斷電、此時閘閥還未完全關閉，仍處于緩閉過程中，因此水泵需經過一定時間的反轉后，整個關閉過程才完畢。
突然停電、安全關閥
意外突然斷電，電機和水泵停轉，電磁換向閥同時處于斷電工況，將管網的壓力水源由電磁換向閥P孔經01孔經連接管進入液壓缸的上腔，推動活塞往下運動，閥桿亦帶動閘板向下關閉。在關閉過程中，液壓缸下腔的介質由電磁換向閥02孔經B孔排出。當閘板關閉至公稱通徑的80%左右時，液壓缸內的截流活塞進入截流狀態，閘板的關閉速度由快變慢，即形成緩閉，此時閘閥的緩閉工況可防止和消除管網內危害性水錘過壓的作用。
運行調試
件12限位除了可起推動行程開關斷電的作用外，還具有防止閥門在關閉時，閘板與閥體閘得過緊，造成二次開啟困難的作用。閥門在使用中若出現關閉不嚴現象時，可松開緊固螺母，將限位套適當向上調，至使閥門關閉嚴密為止，然后鎖緊螺母。特別注意：在調整限位套位置時，切忌指示桿不能隨之轉動。
1、利用管道水壓力，緩速開啟或關閉閘閥，能有效消除啟泵水錘和停泵水錘的危害，達到安 ?全正常供水。
2、能替代水泵出口處常設的止回閥、電動閥、水錘消除器（安全閥）一閥三用，降低設備投資，同時減少安裝費、維修費。
3、取消止回閥、電動蝶閥，減少管內的水頭損失，降低電耗、增大水量、節約制水成本（如 ：與使用一臺DN400止回閥，每年可節電3.5萬KW/h。與使用一臺DN400電動蝶閥，每年可節電0.15萬KW/h）。
注：在供水管網內，水阻越大，電耗越高。查閱《給水排水設計手冊》第一冊，常用資料第二版P674頁、P676頁、P677頁各類閥門的水阻系數和水頭損失。
可實現泵閥一體化，簡化操作系統，無噪音，減輕工人勞動強度。
閥門體積高大，較重。閥門驅動介質要求壓力水2Mpa，驅動壓力大于管道水壓力的0.7倍。
|
序號 |
名 稱 |
材料 |
規格 |
數量 |
備 注 |
|
1 |
閥體、閥座、閥板、活塞板、缸蓋 |
鑄鋼 |
|
|
|
|
2 |
閥桿（活塞軸）、導向軸、缸體 |
不銹鋼 |
|
|
|
|
3 |
閥體、閥板蜜封面 |
鉬合金鋼 |
|
|
|
|
4 |
Y型、O密封圈 |
丁晴橡膠 |
|
|
|
|
5 |
墊片 |
石棉橡膠板 |
|
|
|
|
6 |
活塞皮碗 |
牛革 |
|
|
|
|
7 |
螺栓、螺釘 |
不銹鋼 |
|
|
|
|
8 |
２５JD 電磁換向閥?。ㄩy體） |
黃銅 |
|
|
|
|
9 |
２５JD 電磁換向閥?。ㄐ据S） |
不銹鋼 |
|
|
|
|
10 |
２５JD 電磁換向閥（密封圈、活塞） |
丁晴橡膠 |
|
|
|
|
11 |
２５JD 電磁換向閥?。菟?、螺釘） |
不銹鋼 |
|
|
|
|
閥體部分 |
型號 |
HS-HZ141T-10 |
HS-HZ141H-16 |
HS-HZ141H-25 |
|
|
公稱壓力（Mpa） |
1.0 |
1.6 |
2.5 |
||
|
試驗壓力 |
密封（Mpa） |
1.1 |
1.76 |
2.75 |
|
|
強度（Mpa） |
1.5 |
2.4 |
3.75 |
||
|
適用介質 |
水、汽、油 |
||||
|
介質溫度(℃) |
<80 |
||||
|
驅動部分 |
驅動介質 |
清水、壓縮空氣（訂貨時注明） |
|||
|
驅動壓力（Mpa） |
≥0.7倍管道實際壓力（不低于0.2） |
||||
|
控制部分 |
閘閥緩閉時間（秒） |
10-60（可調） |
|||
|
控制器輸入電壓（V） |
AC220 |
||||
|
電磁閥線圈電壓（V） |
DC24 |
||||
|
電磁閥線圈功耗（W） |
6 |
||||
本系列緩閉閘閥的連接形式為法蘭連接;
工程壓力為PN1.0MPa法蘭連接尺寸按GB/T17241.6-2008標準規定，結構長度按JB97-75標準規定。
公稱壓力為PN1.6MPa,法蘭連接尺寸按GB9113.2-2000規定，結構長度按GB12221-2005標準規定。
公稱壓力為PN2.5MPa法蘭連接尺寸按GB9113.4-2000標準規定，結構長度按GB12221-2005規定。
HZ141H-10
|
公稱 通徑 Dn (mm) |
法蘭盤尺寸 |
參考 |
接管螺紋 |
質量Kg |
|||||
|
結構長度L |
D |
D1 |
D2 |
Z-do |
b |
H |
|||
|
100 |
229 |
220 |
180 |
156 |
8-Φ19 |
24 |
860 |
G1/2 |
|
|
125 |
250 |
250 |
210 |
184 |
8-Φ19 |
26 |
920 |
G1/2 |
|
|
150 |
270 |
285 |
240 |
211 |
8-Φ23 |
26 |
990 |
G1/2 |
|
|
200 |
330 |
340 |
295 |
266 |
8-Φ23 |
26 |
1056 |
G1/2 |
|
|
250 |
380 |
395 |
350 |
319 |
12423 |
28 |
1240 |
G1/2 |
|
|
300 |
420 |
445 |
400 |
370 |
12-Φ23 |
28 |
1380 |
G1/2 |
|
|
350 |
445 |
505 |
460 |
429 |
16-Φ23 |
30 |
1520 |
G1 |
|
|
400 |
480 |
565 |
515 |
480 |
16-Φ23 |
32 |
1680 |
G1 |
|
|
450 |
510 |
615 |
565 |
530 |
20-Φ28 |
32 |
1790 |
G1 |
|
|
500 |
535 |
670 |
620 |
582 |
20-Φ28 |
34 |
1920 |
G1 |
|
|
600 |
600 |
780 |
725 |
682 |
20-Φ31 |
36 |
2180 |
G1| |
|
|
700 |
655 |
890 |
840 |
794 |
24-Φ31 |
40 |
2450 |
G2 |
|
|
800 |
715 |
1015 |
950 |
901 |
24-Φ34 |
44 |
2900 |
G2 |
|
