調流調壓閥作為流量或壓力的控制元件之一,常用于水利、水電、火電和市政等輸水管網系統中,可按其在管線中的安裝布置位置分為管中型和末端排放型,當壓差較高時,為避免閥內消能或管中消能過程中產生的有害噪音和振動,在現場條件允許的前提下,應將調流調壓閥布置在管線末端,使能量在閥體外消除,當管線末端空間充足時,可采用直接對空排放型式的閥,使能量在大氣中消除,當管線末端空間受限時,宜采用淹沒排放型式的閥,使能量在消力池中消除.
更新時間：2021-11-23 11:38:51 瀏覽次數：1895調流調壓閥作為流量或壓力的控制元件之一，常用于水利、水電、火電和市政等輸水管網系統中；可按其在管線中的安裝布置位置分為管中型和末端排放型。當壓差較高時，為避免閥內消能或管中消能過程中產生的有害噪音和振動，在現場條件允許的前提下，應將調流調壓閥布置在管線末端，使能量在閥體外消除；當管線末端空間充足時，可采用直接對空排放型式的閥，使能量在大氣中消除；當管線末端空間受限時，宜采用淹沒排放型式的閥，使能量在消力池中消除。

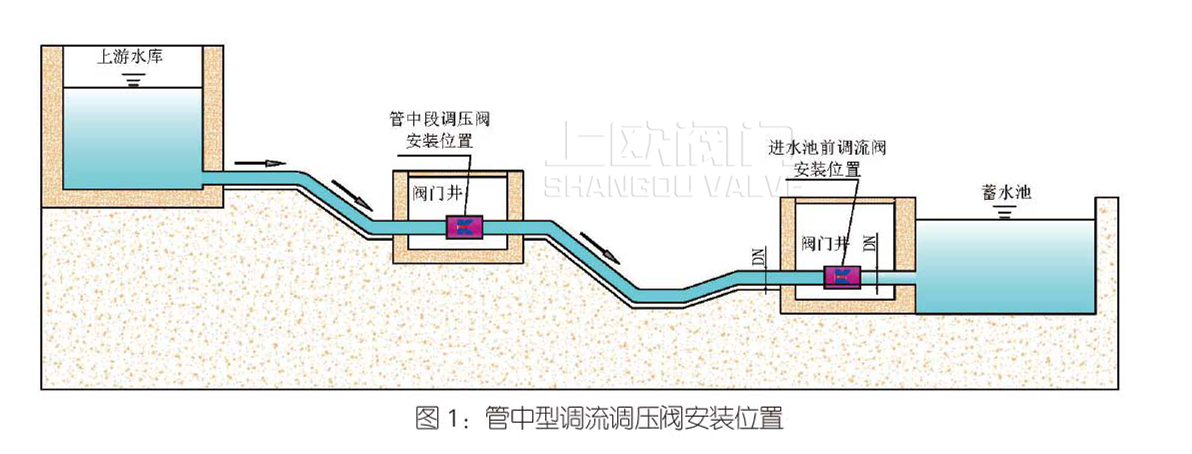

如圖1，管中型調流調壓閥一般布置于原水引水管線、泵輸水管線、自來水管網等系統的管道中段需要調壓可減壓的位置，用于穩定閥后壓力，防止后端管道高壓運行，即調壓閥（或減壓閥）；也可布置在管道末端蓄水池前的閥室內，用于調節進入蓄水池的流量，即調流閥。我司的管中調流調壓閥有管中型固定錐形閥、多噴孔套筒閥、活塞式控制閥三種型式。
·
調流調壓閥一般用于工況氣蝕指數不小于0.3且壓差不大于40m的低壓差工況。工況氣蝕指數的計算方法見：《氣蝕指數計算公式》。
生產口徑：DN200～DN3000
壓力等級：PN6/PNI0/PN16/PN25
出流方式：大開口錐形擴散出流

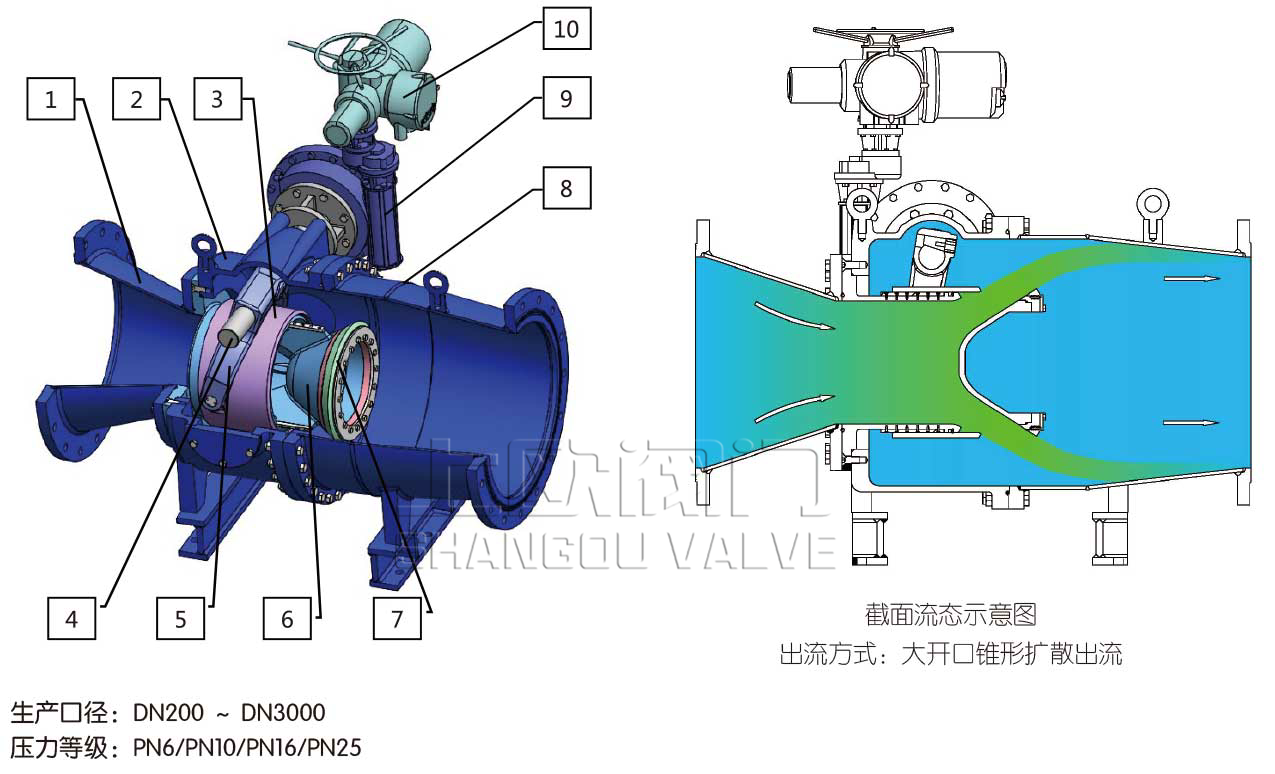

主要零件及材質（表一）
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
進口管 |
結構鋼 |
6 |
錐體 |
球墨鑄鐵/鋼 |
|
2 |
閥體 |
球墨鑄鐵／碳鋼 |
7 |
閥座 |
耐磨不銹鋼 |
|
3 |
套筒閘 |
不銹鋼 |
8 |
出口管 |
結構鋼 |
|
4 |
閥軸 |
不銹鋼 |
9 |
減速機 |
英國ROTORK |
|
5 |
驅動臂 |
球墨鑄鐵/不銹鋼 |
10 |
電動頭 |
進口品牌 |
密封可靠
主密封為金屬對金屬的浮動硬密封結構，可自動調整、自動補償，達到零泄漏的效果；同時閥座采用高強度耐磨不銹鋼材質，抗腐蝕、抗沖刷、耐磨損。
抗垃圾能力強
閥門出流口為環形大開口形式，流道大，具有最好的抗垃圾能力，閥前無需設置過濾裝置。
可在線檢修和維護
閥門驅動部件均在套筒閘外部，且閥體兩側各有一個檢修人孔，閥門無需拆卸即可在線更換部件或清理垃圾。
外形尺寸請?jiān)斣兾宜炯夹g(shù)中心
上歐調流調壓閥調試測試視頻：
