活塞式減壓穩壓閥

產品簡述：
適用于從管路中減壓，將上游較高的波動壓力減至用戶要求的恒定的較低的壓力。

更新時間：2021-09-01 10:39:52
瀏覽次數：1554

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

主要用途
工作原理
產品特點
技朮參數

主要用途

適用于從管路中減壓，將上游較高的波動壓力減至用戶要求的恒定的較低的壓力。

工作原理

由主閥和導閥組成。主閥和導閥是分開的，導閥為控制部份，調節導閥彈簧的加載力可以變換主閥出口端壓力，使其達到調定壓力值，并利用介質自身能量的反饋?zhàn)饔米詣颖３殖隹趬毫Ψ€(wěn)定在調定值。

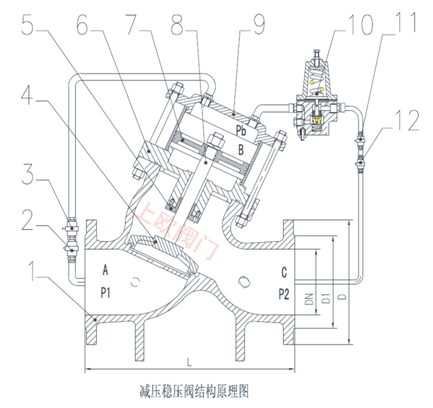

1、閥體 2、球閥 3、過濾器 4、大閥板 5、軸套 6、缸座 7、活塞 8、閥桿 9、缸蓋

10、減壓導閥 11、過濾器 12、球閥

減壓穩壓閥在運行前，主閥和導閥均處于關閉狀態，閥門在使用時，介質進入進口端，并流入主閥板下方，同時部份流體通過連通管流向控制活塞上方和通過導閥流向出口端，此時出口端壓力P2小于進口端壓力P1 ,由于介質壓力的作用，主閥瓣向上運動，閥門開啟，介質流向出口端，P2隨之升高。當出現出口端壓力P2大于導閥調節彈簧加載力時，介質會通過連通管C反饋到導閥膜片下方，推動導閥瓣向關閉方向運動，減小介質流通面積，并通過連通管使主閥控制腔壓力Pb增加，使主閥膜片向下運動，推動主閥瓣向關閉運動，減小主閥流過的介質。這時，出口壓力P2隨之降低；反之若出口端壓力P2降低時，反饋到導閥膜片下方介質壓力小于調節彈簧的加載力，會使導閥瓣向開啟方向運動，通過反饋?zhàn)饔糜謺怪鏖y控制腔壓力下降，主閥瓣向開啟方向運動，增加主閥介質流量，使出口端壓力P2回升?？梢?，適度調節導閥調節螺釘，賦予導閥調節彈簧一定的加載力，即給閥門預先設定一個需要的壓力設定值。當閥門出口端壓力發生變化時，導閥、控制腔及連通等，就會利用介質的反饋?zhàn)饔?，自動控制出口端壓力，使其基本穩定在設定壓力值，保證管路正常工作。
