活塞式電動多功能控制閥

產品簡述：
電動活塞式多功能控制閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞,可在閥體內圓筒里由導軌引導沿管路中心作軸向運動,因而改變流道面積,以實現調節流量及減壓功能,與管道的連接形式為法蘭聯接,法蘭連接尺寸,結構長度符合相應GB的要求.

更新時間：2022-07-15 11:33:23
瀏覽次數：1824

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
結構與功能
產品特點
產品細節
零件材料
產品圖片

產品概述

電動活塞式多功能控制閥為活塞式結構，調節機構應為曲柄滑塊機構，關閉件滑塊為圓筒或錐形的活塞，可在閥體內圓筒里由導軌引導沿管路中心作軸向運動，因而改變流道面積，以實現調節流量及減壓功能，與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求。

結構與功能

1、由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。
2、閥體為流線形軸對稱流道，流體在閥體內能被很好地無紊流引導，能降低閥門的噪聲和振動，保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕系數應不大于0.4。
3、具有優良的線性調節性能，以便控制系統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。
4、具有可靠的密封性能，在調節閥處于全關狀態下，保證無任何滲漏。
5、在正常運行工況下，無卡阻和有害振動現象，確保設備安全可靠運行。使用壽命不小于30年。
6、具有良好的抗阻塞能力?？蛇m用于有泥沙及小顆粒雜質的流體?；钊娇刂崎y在最大工作壓差和動水啟閉運行工況下，保證整體抗推力安全可靠，不發生有害的振動。
7、驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、安全可靠，手動操作力矩滿足國家標準。
8、電動裝置包括電機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置。
9、電動裝置采用機電一體化設計。
10、配置現地操作控制箱。

產品特點

1、線性度好：由于閥體內部采用特殊結構設計，對于流體的流量控制特性具有良好的線性度，即使在第—個10%行程中仍具有良好的流量控制效果。
2、抗氣蝕、抗震動：充分利用流體動力學原理進行流道設計，消除汽蝕和震動現象對管網的損傷，大大提高閥門和管道的使用壽命。
3、工作可靠：合理設計的流道和密封型式，使該閥可以適用于含有泥沙等小顆粒雜質的流體，不會因雜物造成關閉不嚴而導致泄漏或控制失效。
4、高壓消能：即使在高壓差的情況下，該閥也能有效消除高壓能，將高壓減為低壓，而且不會產生震動和氣蝕現象，有效保證閥門的使用壽命。
5、選材精良：閥門的關鍵部位如閥座、擋塊、導軌等部件均采用特殊的不鋼筋材料制作，此材料耐磨、耐氣蝕，硬度為普通不鋼筋的三倍。
6、浮動閥座：閥座與錐體的連接采用特殊的硅膠粘合，粘性高，耐剪切．浮動閥座在密封時閥座產生自定心效果，使密封更可靠。
7、流體阻力小：該閥先進的結構設計，合理的流道分布，使整個閥門的壓力損失降至影氐有利于節約整個管網的動力消耗。
8、操作扭矩?。洪y門中的啟閉件為套閘，其運動方向與主管流體流動方向一致，而且有效受力面積小，因此啟閉閥門所需的操力矩也很小，驅動裝置成本可大幅降低。
9、使用壽命長：閥門中主要密封為金屬對屬，密封可靠，抗流體沖蝕力強，不易被夾雜的垃圾損壞，加之大部分部件采用不銹鋼制造，閥門的使用壽命大大提高。

產品細節

部件代號	部件名稱	部件材質	部件特性
1	閥桿	不銹鋼	閥桿左右被閥體固定支撐。
2	曲柄	不銹鋼	堅固，關閉過程中先快后慢。
3	導軌	銅合金	活塞被導軌全程引導
4	連桿	不銹鋼
5	活塞	不銹鋼	操作力距小。在調節過程中"O"型環無磨損。只有在關閉過程中才有微小磨損。
6a	扇葉	不銹鋼	將氣泡導向管道中央。無氣蝕。
7b	鼠籠葉	不銹鋼	引導介質水對撞消能。無氣蝕。
8	"O"	丁晴橡膠或三元乙丙橡膠	"O"型環固定在壓力區

零件材料

一、解決氣蝕問題

扇葉是由均勻分布的導流葉片，將上游介質均勻分為許多股小流，并引導其做螺旋運動。閥體及鄰近管道的周邊介質被迫改變流向，這樣產生氣蝕的氣泡被限制在管道中央，而且完全被水包圍，即使這些氣泡失穩而破裂，由于它們在管道中央而非管道和閥門壁面，故而不產生任何氣蝕破壞。

鼠籠是活塞的帶孔延伸，鼠籠槽根據操作工況而定，介質（水）通過鼠籠外周節流成為多股高速流體，沿徑向鼠籠中心噴射互相撞擊，由此將氣蝕限定在鼠籠中心，動能因?qū)ψ捕?，不全時閥門和管道產生氣蝕破壞。
Ｃ. 實列給出操作條件上游壓力 P1 =22bar 下游壓力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 選擇結果鼠籠式， DN300
二、具有線性調節特性

三、流體在流線性閥體內無紊流現象，故無震動。
△P=K·（ρ/2）·V2
公式中：△P為壓頭損失,
單位Pa91Kg/cm2=10∧5Pa）
V為流速，單位m/s
K為壓損系數
ρ為密度，單位Kg/m∧3
2、口徑、壓力等級介質、溫度
口徑：DN100～DN2000
壓力等級：PN10～PN100
介質：水、空氣、天然氣、煤氣、蒸汽。
溫度：正常-10℃～135℃高溫根據要求。

DN	扇葉式	鼠籠式	DN	PN10.16.25	PN40.64
100	1.6	2.0	100	325	400
125	3.0	6.6	125	325	400
150	2.7	7.1	150	350	450
200	2.0	6.2	200	400	550
250	2.1	9.2	250	500	650
300	2.2	6.9	300	600	750
350	1.5	6.5	350	700	850
400	1.5	6.5	400	800	950
450	1.5	6.5	450	900	1000
500	1.5	6.5	500	1000	1150
600	1.5	6.5	600	1200	1350
700	1.5	6.5	700	1400	1350
800	1.4	6.5	800	1600
900	1.4	6.5	900	1800
1000	1.3	6.5	1000	2000
1200	1.1	6.5	1200	2400
1400	1.1	6.5	1400	2800
1500	1.1	6.5	1500	3000
注：更大口徑根據要求設計

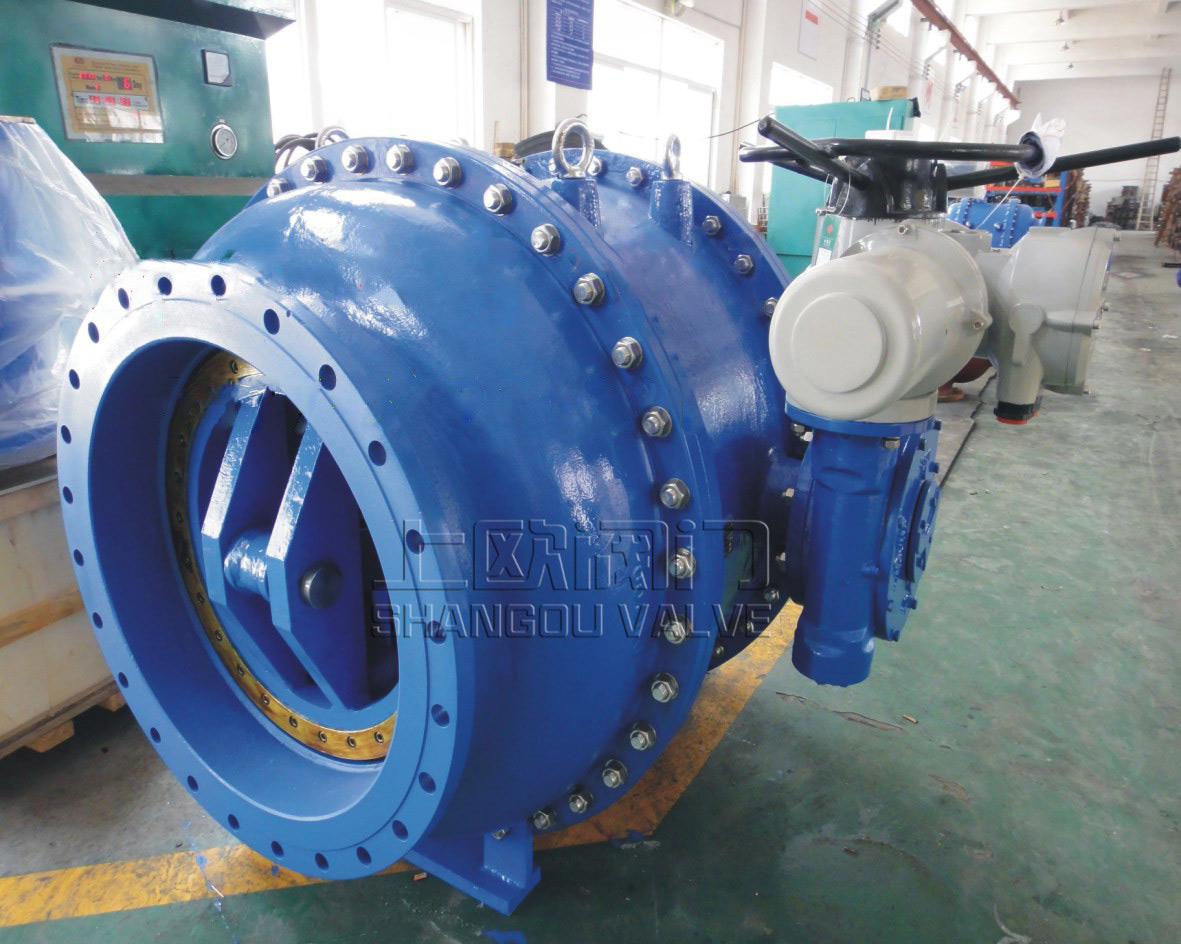

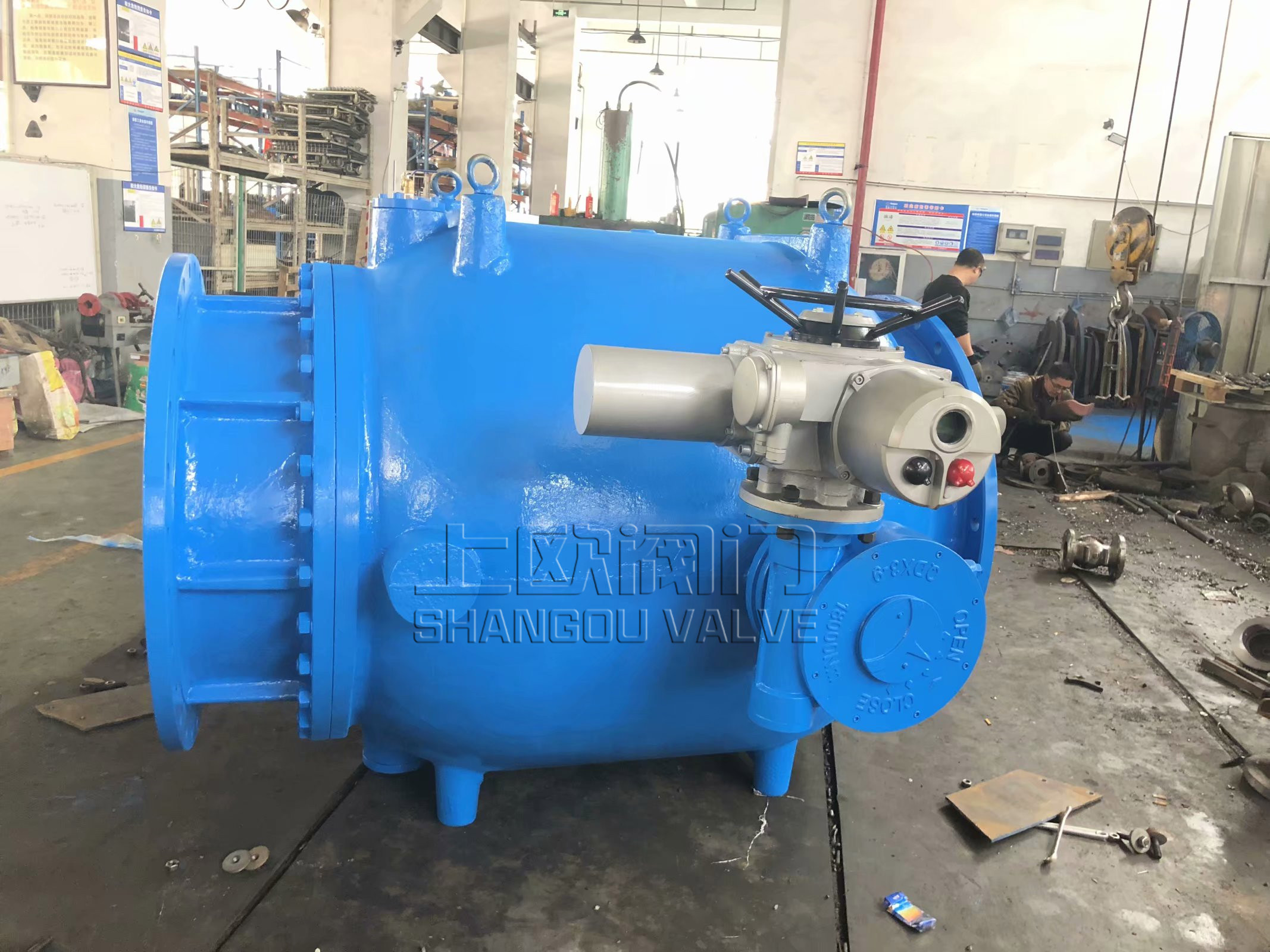

產品圖片
