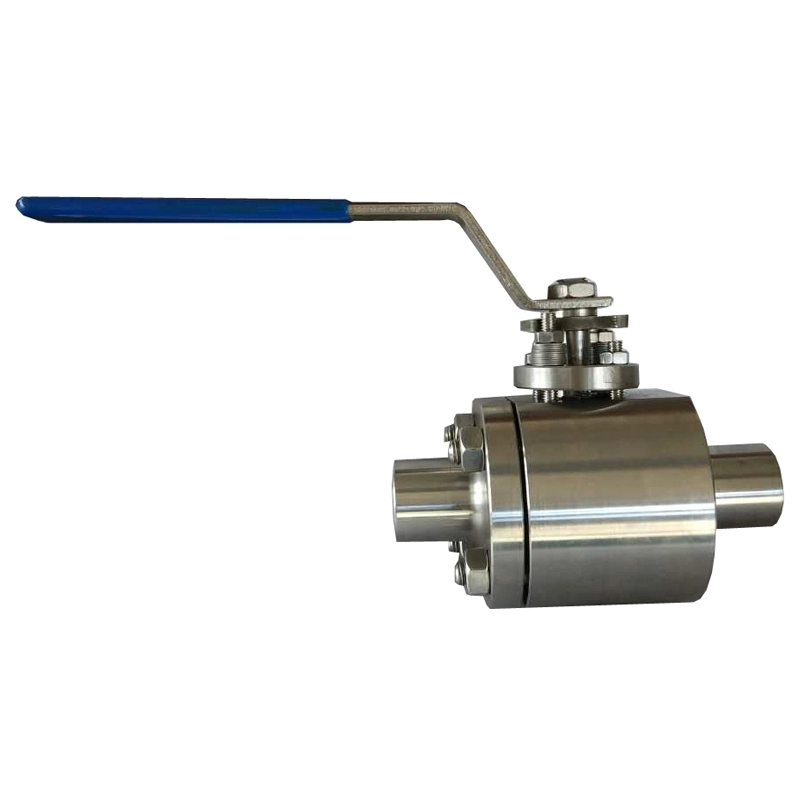

手動高壓對焊球閥

  • 產品簡述：

    公稱壓力：16-32MPa 適用溫度范圍:-20～232℃～350℃ 適用介質:水、油、氣及某些腐蝕性液體（W O G）


    更新時間：2021-01-09 11:35:42
    瀏覽次數：1536
產品概述

公稱壓力：16-32MPa

適用溫度范圍:-20～232℃～350℃

適用介質:水、油、氣及某些腐蝕性液體（W O G）

焊接類型：對焊（BW）、承接焊（SW）

零件材料

Q61N手動高壓對焊球閥主要零件材料

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油品

Q61N-160/320C

Q661N-160/320C

 A105、45

1C18Ni9Ti

12Mo9Ti

鑄鐵

WCB

聚四氟乙烯PTFE

增強聚四氟乙烯

VUILUK PTFE

對位聚苯PPL

聚四氟乙烯PTFE

對位聚苯PPL
硝酸類

Q61N-160/320P

Q661N-160/320P

304/

1C18Ni9Ti

304/

1C18Ni9Ti
醋酸類

Q61N-160/320R

Q661N-160/320R

316/

1C18Ni9Ti

12Mo2Ti

316/

1C18Ni9Ti

12Mo2Ti
連接尺寸

Q61N-160手動高壓對焊球閥主要連接尺寸
型號 公稱壓力 尺寸
L L1 D D1 H L0
Q61F/N-160
Q661F/N-160		 10 150 60 90 18 58 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 95 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 225 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800
Q61N-320手動高壓對焊球閥主要連接尺寸
型號 公稱壓力 氣動裝置 尺寸
L L1 D D1 H L0
Q61F/N-320
Q661F/N-320		 10 QD60 150 60 90 18 58 220
15 QD100 170 70 100 23 62 220
20 QD100 191 81 110 29 75 250
25 QD100 205 95 115 36 80 250
32 QD150 230 110 150 43 96 300
40 QD150 260 120 170 49 111 400
50 QD150 330 140 200 61 128 400
65   360 150 225 80 180 500
80   380 160 270 105 200 600
100   430 188 320 118 245 800
