電動切斷二通球閥

  • 產品簡述：

    ZAJQ電動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。


    更新時間：2021-01-09 10:41:35
    瀏覽次數：1544
產品概述

ZAJQ電動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。O型切斷球閥采用活塞式氣動執行機構或者電動執行 機構，O型切斷球閥的球形表面采用特殊工藝進行硬化處理，使其表面平滑耐磨，閥座及密封材料采用耐高溫、耐磨損的碳纖維材料制成，產品結構精巧合理。該系列產品轉動效率高、推力大、密封性好，額定流量 系數大、零件互換性好等特點。本系列產品被廣泛應用于石 油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門 的氣體、液體輸送管道中介質的切斷或開啟，滿足工況要求。

技術參數
ZAJQ電動切斷二通球閥主要技術參數
本體部分
閥體形式 直通鑄造閥
閥體材質 ZG230-450  ZG1Cr18Ni9Ti
公稱通徑 DN15-DN300
公稱壓力 PN1.6  2.5  4.0  6.4MPa
ANSI  150  300LB JIS  10K  20K  30K
連接形式 法蘭 FF RF RTJ 等
結構長度 符合IEC534
閥蓋形式 一體式
填料 聚四氟乙烯 柔性石墨等
密封墊 金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式 球型
流量特性 線性
內件材質 標準材質組合及使用溫度、壓力請參閱附表
執行機構
電動 角行程電動執行結構

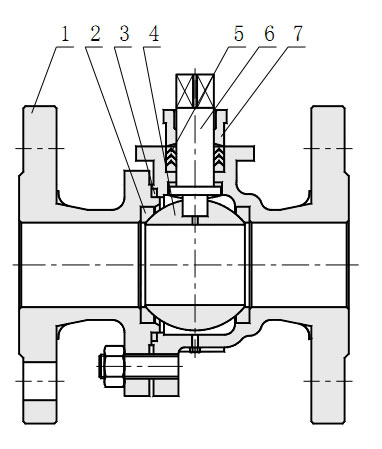

零件材料內部結構

ZAJQ電動切斷二通球閥主要零件材料及內部結構

本體材質為碳鋼

1

閥體

WCB

LCB

WC9

2

密封圈

PTFE/PPL

3

墊片

PTFE/金屬石墨纏繞墊片

4

球

根據實際工況而定

5

填料

PTFE/石墨

6

閥桿

2Cr13

2Cr13

2Cr13

7

填料壓蓋

WCB

LCB

WC9

本體材質為不銹鋼

1

閥體

CF8

CF8M

CF3M

2

密封圈

PTFE/PPL

3

墊片

PTFE/金屬石墨纏繞墊片

4

球

根據實際工況而定

5

填料

PTFE/石墨

6

閥桿

304

316

316L

7

填料壓蓋

CF8

CF8M

CF3M

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。



規格與技術參數

ZAJQ電動切斷二通球閥規格與技術參數

公稱通徑
DN（mm）

15

20

25

32

40

50

65

80

100

125

150

200

300





























額定流量系數
KV

20

38

72

110

170

270

380

510

940

1400

2200

3500

8500





























公稱壓力

1.6、4.0、 6.4

閥芯轉角(°)

0°±4°～90°±4°

適用工作溫度

軟密封-40～180 硬密封-60～450

允許壓差(MPa)

等于公稱壓力

允許泄露量等級

軟密封Ⅵ級 硬密封Ⅳ級



防護等級

相當于 IP65.5 級防塵防水型

電動執行器額
定電流(A)

0.25～0.85





電動執行器輸
出力矩(Kgf.m)

2～60





電動執行器使
用環境(℃)

-30℃～60℃





電動執行器輸
入信號

4～20mADC 或 1～5VDC 220VDC
相關參數

ZAJQ電動切斷二通球閥配用電動執行機構的相關參數

機 型
性能

DCL-02

DCL-05

DCL-10

DCL-20

DCL-40

DCL-60

輸出力矩

2Kgf.m

5Kgf.m

10Kgf.m

20Kgf.m

40Kgf.m

60Kgf.m

動作時間

4S

15S

15S/30S/60S

15S/30S/60S

30S/60S

45S

回轉角度

0～360℃

0～360℃

0～360℃

0～90℃

0～90℃

0～90℃

電機功率

15W

15W

25W

40W

90W

100W

額定電流

0.25A

0.25A

0.35A

0.37A

0.69A

0.85A

整機重量

2.5Kg

2.5Kg

3.0Kg

8.0Kg

8.5Kg

9.0Kg

電 源

AC  220V±10% 50HZ/60HZ

絕緣電阻

100M/500VDC

防護等級

1500VAC 1 分鐘

耐壓等級

相當于 IP68

安裝方位

360°任意角度安裝

電氣接口

G1/2 防水電纜接頭,電源線、信號線個一個

環境溫度

-30℃～+60℃

控制電路選項

A 型：極限位置開關（標準型） B 型：帶中間位置開關 C 型：點電位器
D 型：帶電位器和中間位置開關 E 型：帶控制模塊（調節型） F 型：帶 R/I 變換

任選功能

●過力矩保護器 ●除溫加熱器 ●不銹鋼支架、聯軸器

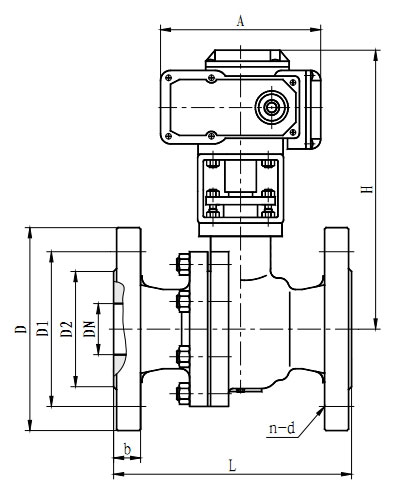

外形結構尺寸圖

外形尺寸

ZAJQ電動切斷二通球閥外形尺寸單位

公稱通徑
DN(mm)

L

D(φ)

D1φ)

D2φ)

b

H

n-(φ)d

A

15

130

95

65

46

14

275

4-φ14

157

20

140

105

75

56

16

280

4-φ14

157

25

150

115

85

65

16

287

4-φ14

157

32

164

140

100

76

18

384

4-φ18

208

40

180

150

110

84

18

312

4-φ18

208

50

200

165

125

99

20

325

4-φ18

208

65

220

185

145

118

20

335

4-φ18

256

80

250

200

160

132

20

365

8-φ18

256

100

280

220

180

156

22

400

8-φ18

256

125

320

250

210

184

22

420

8-φ18

256

150

360

285

240

211

24

440

8-φ22

256

200

400

340

295

266

24

470

12-φ22

256

250

630

405

355

319

26

545

12-φ26

380

300

750

460

410

370

28

580

12-φ26

380

注:表中所有數據均以 PN16 為依據。



特殊要求

1、特殊檢驗；
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口，配管；
5、真空條件下使用；
6、指定圖層顏料；
7、特殊介質（氧氣、氫氣、氯氣）；
8、使用不銹鋼連接件；
