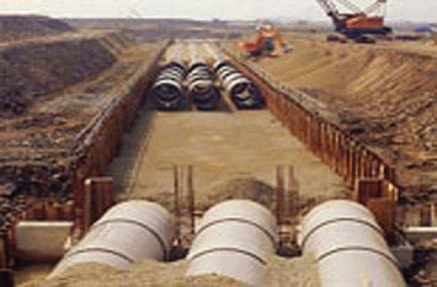

2、城市市政建設
聯系電話：
0577-67975099
當前位置：首頁 > 產品中心 > 特種閥系列 > 固定錐形閥 > 固定錐形閥

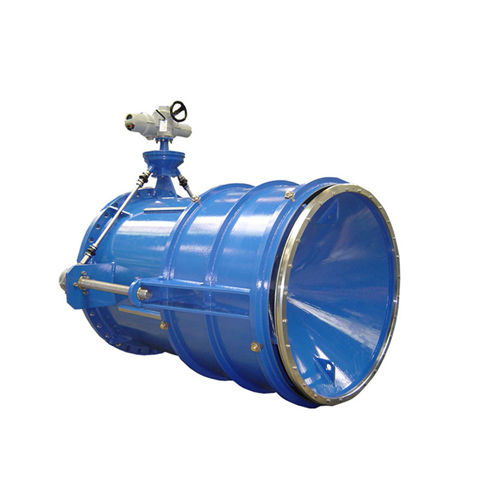

電動固定錐形閥可作為水輪發電機組旁通閥的自由排放閥或是連續排放流量控制,也可用于農田灌溉,除了在流道終端設置有錐形閥芯之外,所有運動部件全部設置在閥門的過流通道外部,使得閥體內部流道通常順滑,流量大而壓降損耗少,其在整個工作范圍內不會產生氣蝕及振動.
更新時間：2022-12-19 16:38:32 瀏覽次數：1745GDZF型固定錐形閥是上歐閥門公司近年依據進口產品和國內地形條件使用工況設計生產的，通常作為水輪發電機組旁通閥的自由排放閥或是連續排放流量控制。由于采用了倒置錐形柱塞閥芯而得名，簡稱錐形閥，又因其具有優異的消能效果，故又稱消能閥。該閥門又常用于農田灌溉，除了在流道終端設置有錐形閥芯之外，所有運動部件全部設置在閥門的過流通道外部，使得閥體內部流道通常順滑，流量大而壓降損耗少，其在整個工作范圍內不會產生氣蝕及振動。
固定錐形閥常用在大壩，水庫，攔河壩或蓄水池等應用環境中，也常在水輪發電機組的幫路中作為排放閥使用，在水庫的排水出口處，輸水管路的中段或是需要消能排水控制的場合也都多有使用。在流體流量大，流速快，壓力大的情況下，有效的排水消能就勢在必行，且任何氣蝕可能造成的破壞或是震蕩對管線的影響都應該被消除。其固定錐和導葉結構設計和傳統的固定錐設計相比可以有效的消能泄流消除管線震蕩和氣蝕破壞的影響，通過閥門的外部不銹鋼套筒閘的移動，可實現金屬對金屬的零泄漏密封，在套筒閘打開后，水流會變成一束束小水流成一個大口徑的喇叭形放射出去。如果希望噴射面積得到減小，可安裝導流罩來限制流體的噴射范圍。

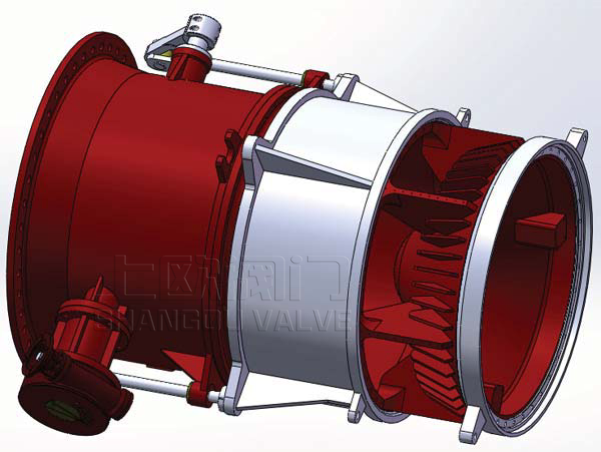

固定錐形閥由執行機構，機械驅動，帶60號哈氏合金墊條的焊接鋼體，60號哈氏合金閥座。噴管與固定錐通過呈放射狀的葉片支撐與連接。噴管與椎體之間保留一段無管壁開放段，套筒閘安裝在噴管外部，通過套筒閘的軸向移動改變無管壁開放段的長度，起到調整閥門開度的作用。閥門出口處可根據實際工況設置導流罩，導流罩可約束閥門出口水流的流態，可以進一步避免氣蝕的破壞和噴射范圍過大的損害。管中型錐形閥一般應加導流罩，使閥門后端管道免受氣蝕破壞。排放型安裝在管道的末端，起泄壓、保壓和水位控制等作用。
 |
 |

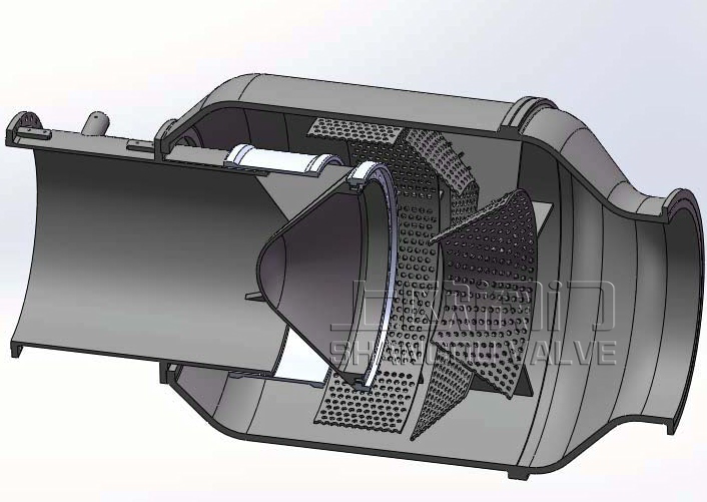

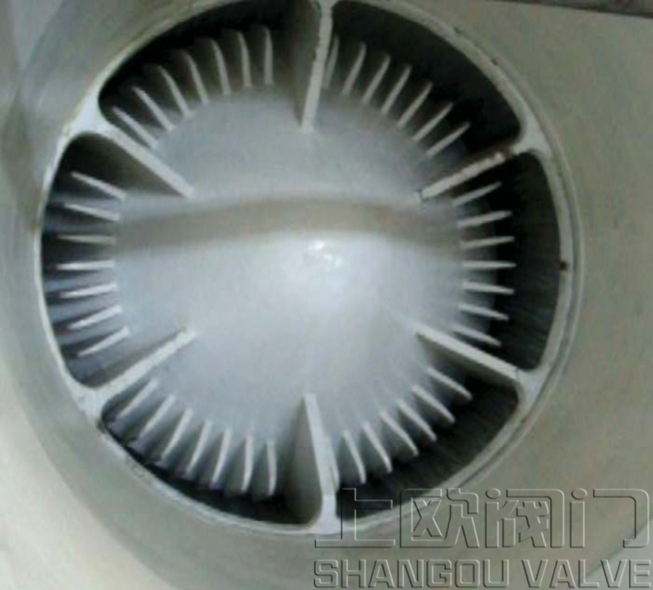

| 固定錐和導葉 | 產品形式 |
 |

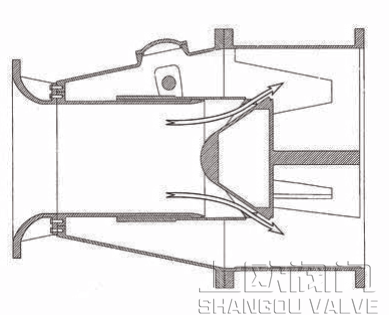

| 流體通過錐形閥消能后排除 |

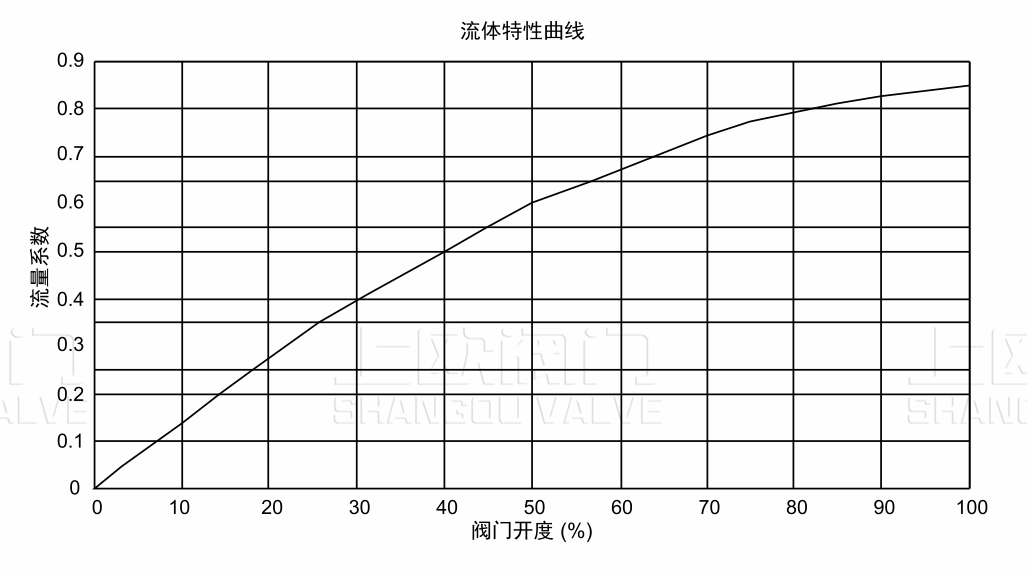

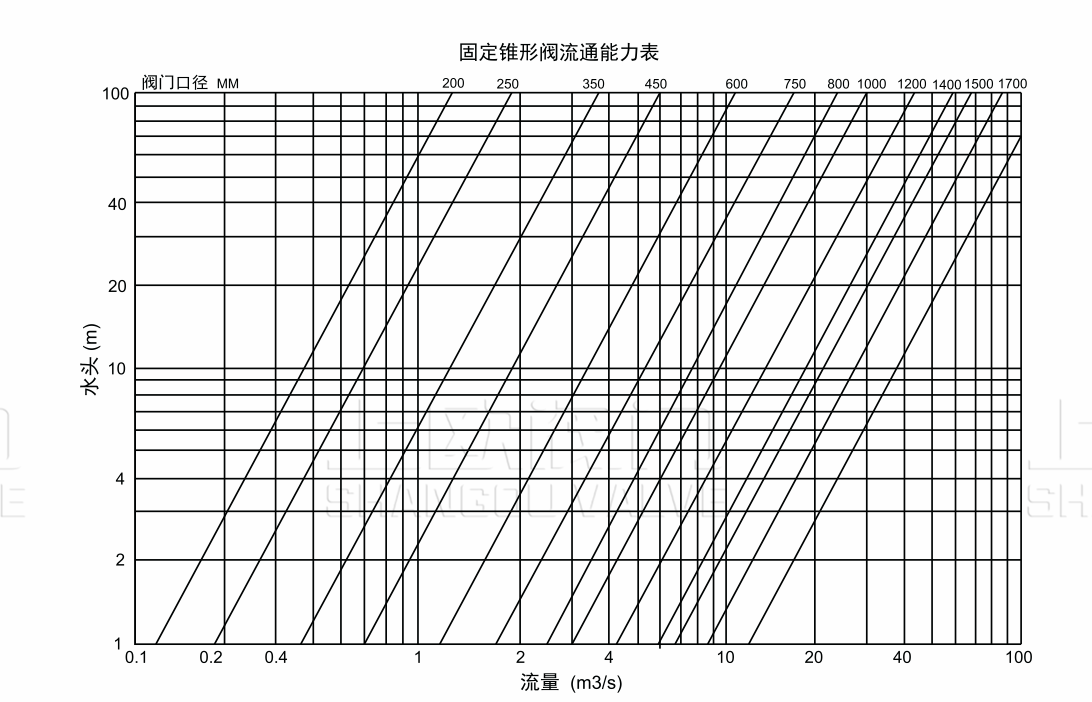

如何選擇固定錐形閥的尺寸和設計
—閥門口徑mm
—閥門zui大流量m³/s
—流量系數，不帶導流罩=0.87，帶導流罩=0.79
—重力加速度9.8m/s2
—進口和出口的壓差
-pi=3.14
為了選擇適合您工況的正確的尺寸和設計，請聯系工廠。

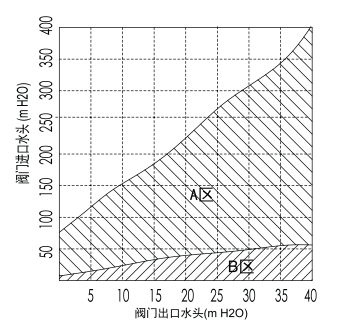

如果進口和出口水頭落在A區，建議用導流罩。如果落在B區，可以不用導流罩。
多種尺寸壓力等級和材料可選
我們生產的固定錐形閥的尺寸范圍從DN100（4寸）到DN3600（144寸），壓力等級PN10，PN16，PN25或更高，并且有多種材料可供客戶要求或工況需要選擇。
 |

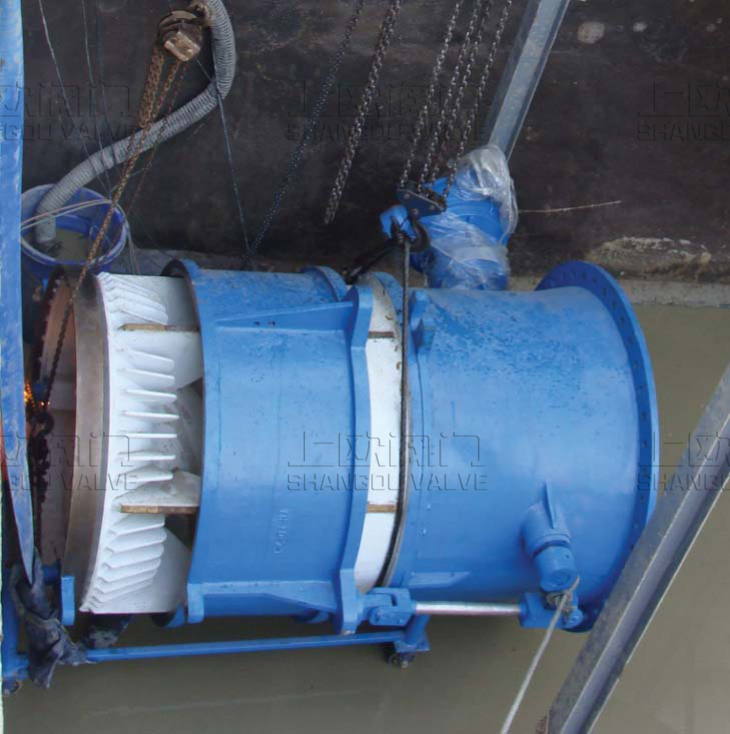

| 上歐公司DN1600固定錐形閥安裝現場 |
|

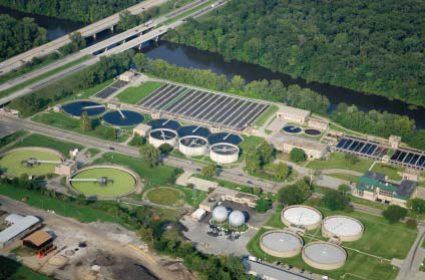

1、水處理行業 |
|
|

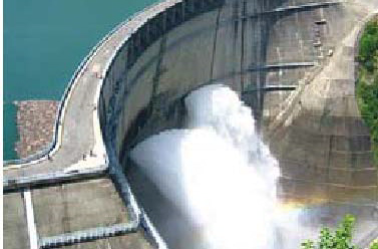

3、大壩系統 |
4、水庫系統 |
|

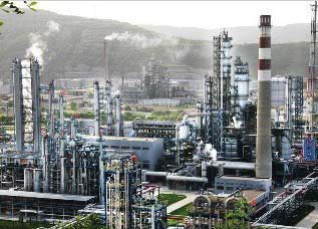

5、石油石化系統 |

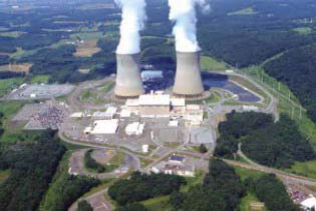

6、電廠系統 |
|

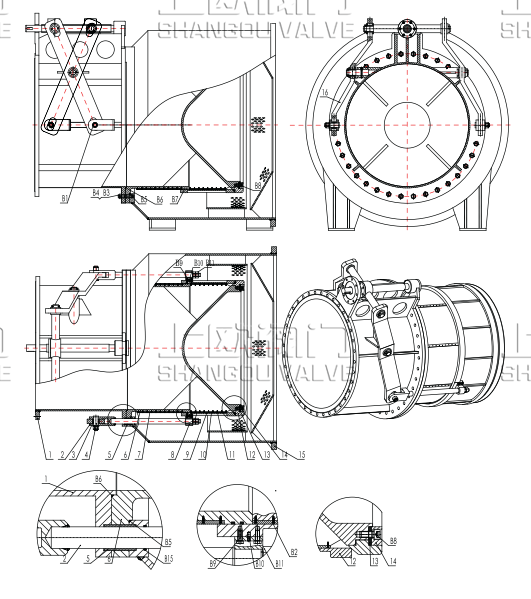

材料清單 |
||
|
序號 |
描述 |
材料 |
|
1 |
前閥體 |
鋼 |
|
2 |
驅動桿 |
不銹鋼+銅 |
|
3 |
曲柄 |
球墨鑄鐵 |
|
4 |
銷子 |
不銹鋼 |
|
5 |
軸套 |
銅 |
|
6 |
噴管 |
球墨鑄鐵 |
|
7 |
導軌 |
銅 |
|
8 |
驅動環 |
鋼 |
|
9 |
套筒閘 |
不銹鋼 |
|
10 |
導軌 |
銅 |
|
11 |
導軌螺釘 |
不銹鋼 |
|
12 |
閥座 |
不銹鋼/哈氏合金60 |
|
13 |
密封圈 |
Buna-N |
|
14 |
壓圈 |
不銹鋼 |
|
15 |
導流罩 |
球墨鑄鐵 |
|
16 |
曲柄 |
球墨鑄鐵 |
|
B1 |
六角螺母 |
不銹鋼 |
|
B2 |
螺釘 |
不銹鋼 |
|
B3 |
螺柱 |
不銹鋼 |
|
B4 |
六角螺母 |
不銹鋼 |
|
B5 |
O型圈 |
NBR |
|
B6 |
O型圈 |
NBR |
|
B7 |
O型圈 |
NBR |
|
B8 |
內六角螺栓 |
不銹鋼 |
|
B9 |
六角螺栓 |
不銹鋼 |
|
10 |
螺釘 |
不銹鋼 |
|
B11 |
六角螺母 |
Stainless Steel |
|
備注：其它材料選擇請于工廠聯系 |
||
