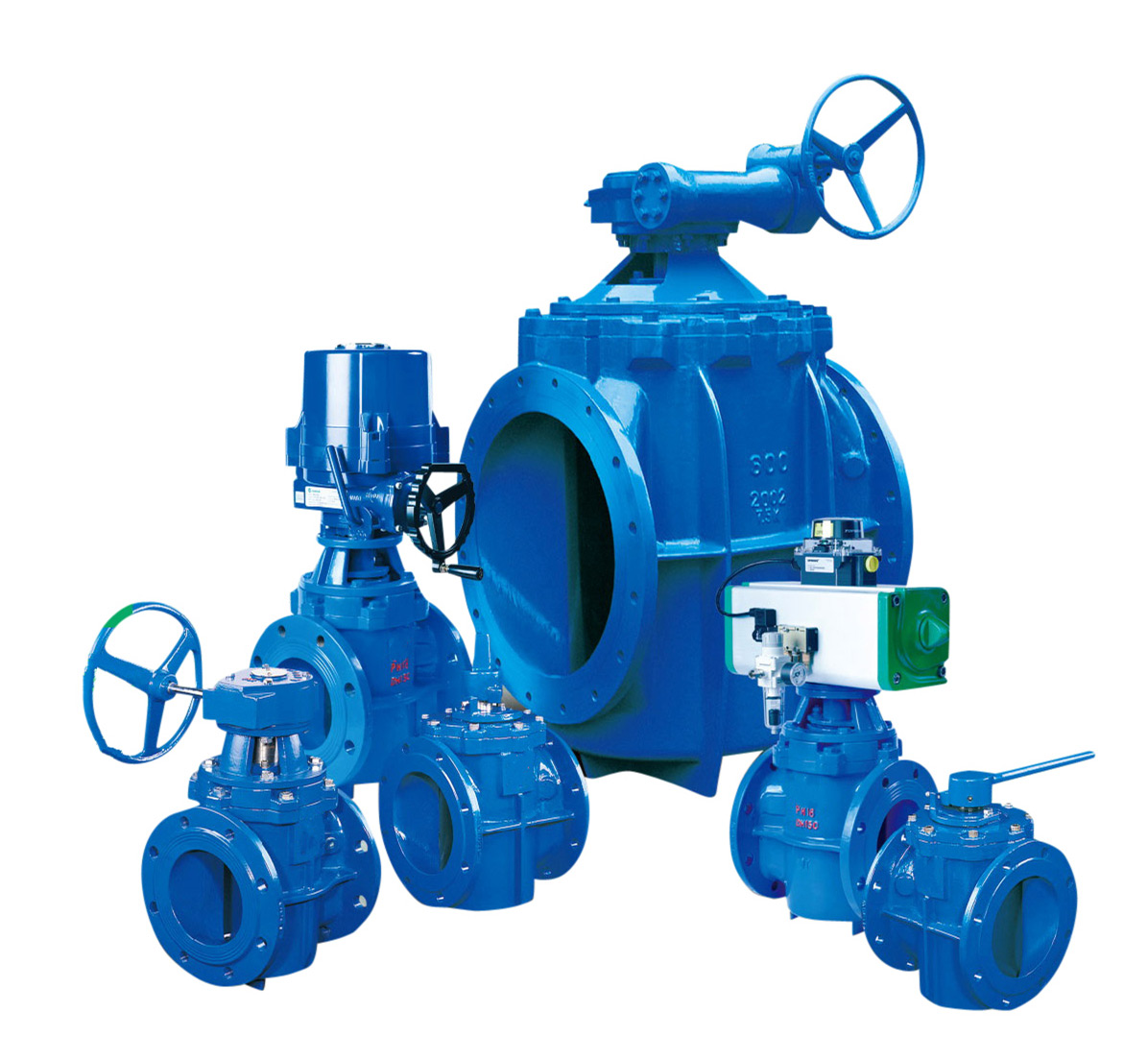

偏心旋塞閥

產品簡述：
偏心旋塞閥采用彈性座封結構,克服了傳統旋塞碼密封性能差且易銹蝕的缺陷,廣泛適用于城市污水,工業污水,泥漿及清水等工作環境,作為截流或調節裝置使用.

更新時間：2023-04-06 15:18:09
瀏覽次數：1819

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
特點和性能
零件及材質表
工作原理
技術特性
型號說明
連接尺寸
閥體剖面圖
實物展示

產品概述

偏心旋塞閥是本公司引進國際新的設計理念和工藝技術，自行研發生的新型旋塞閥，其優勢包括：

1、彈性座封結構，克服了傳統旋塞碼密封性能差且易銹蝕的缺陷；

2、偏心密封設計，較傳統旋塞閥大大降低了操作扭矩，且減少了密封面的磨損，延長了閥門使用壽命；

3、矩形直通流道，水頭損失小，流量調節線性佳。

4、廣泛適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。

特點和性能

1、偏心密封設計：閥門密封面中心與旋塞旋轉軸設計有一偏心距。利用偏心運動原理，關閉時旋塞與閥座愈旋愈緊，保證閥門密封緊密；開啟時旋塞與閥座迅速脫離，無接觸磨損，操作輕快，閥門使用壽命長。

2、整體包膠旋塞：球墨鑄鐵旋塞骨架外用高性能橡膠整體熱包覆，密封彈性佳，無橡膠脫落和沖刷腐蝕的擔憂。

3、特種耐蝕閥座：根據不同工作介質，閥座可選用純鎳、不銹鋼或其它特種材料，采用新型表面處理技術與閥體復合而成。結合牢固，可耐多種介質的沖刷腐蝕。

4、矩形直通流道：直通式流道使閥門水頭損失很小；閥座流通截面為矩形，可獲得流量的線性調節；矩形較大的幾何尺寸和流道自沖洗設計，更適合于污水或含有固體雜質的場合。

5、結構輕巧緊湊：閥門本體采用高強度之球墨鑄鐵，重量較傳統旋塞閥減輕20%以上。短小的閥體面間距，縮短了流體在流道內的停留時間，流體流速的提高，減少了雜質的沉積。

6、一體式弓形閥軸：閥軸與旋塞整體鑄造成型，強度和擔力傳動剛度高，杜絕了傳統旋塞閥軸銷失效的危險。弓形旋塞，較傳統柱塞重量減輕將近一半，在閥門全開時避開流道且具有導流作用。

7、耐蝕表面處理：閥門內外表面采用無毒性環氧樹脂靜電噴涂，防止閥門本體銹蝕，適用于污水系統及戶外、地下等惡劣環境。

零件及材質表

件號	名稱	材質
1	閥體	球墨鑄鐵
2	旋塞	球墨鑄鐵外包NBR或EPDM
3	閥座	純鎳、不銹鋼或特種材料
4	O型密封圈	NBR
5	軸承	青銅或黃銅
6	閥蓋	球墨鑄鐵
7	V型密封圈	NBR
8	壓蓋	球墨鑄鐵

工作原理

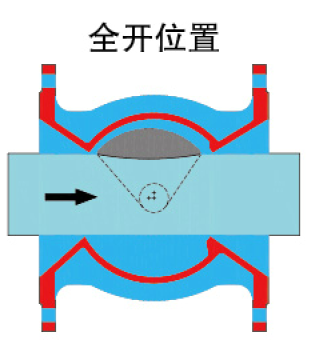

全開位置

直通流道，自沖洗設計，不易冗積雜質。對稱矩形刺八口，使水充形態得到理想的恢復。

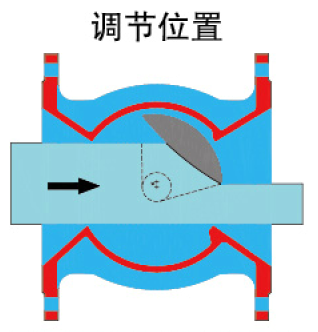

調節位置

閥門可在任意開度調節流量，旋塞導流效果明顯，流量調節線性好。調節時，旋塞與閥座無接觸磨損。

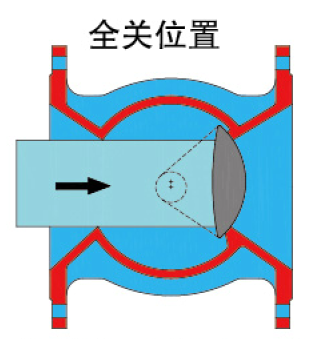

全關位置

自緊密封，壓力愈高密封性愈好。偏心運動，旋塞與閥座愈旋愈緊。正向密封完全零泄漏。

技術特性

技術特性	特性參數
工作溫度（℃）	0～65℃
公稱尺寸DN（mm	50～900
公稱壓力PN（mm）	1.0	1.6
強度試驗壓力（MPa	1.5	2.4
密封試驗壓力（MPa	1.1	1.76
適用工作介質	污水、原水、清水、油類（NBR）
驅動方式	把手式、傳動帽式、渦輪式、電動式、氣動式

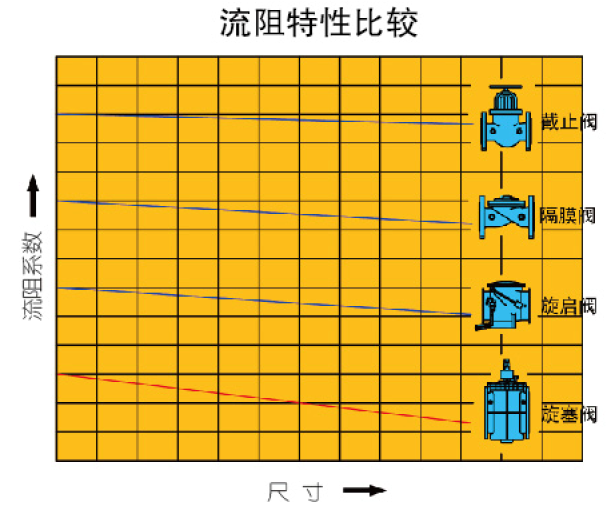

流阻特性比較

在相同的流量下旋塞閥的壓力損失小能耗低，且隨著閥門尺寸的增大這一優點更明顯。

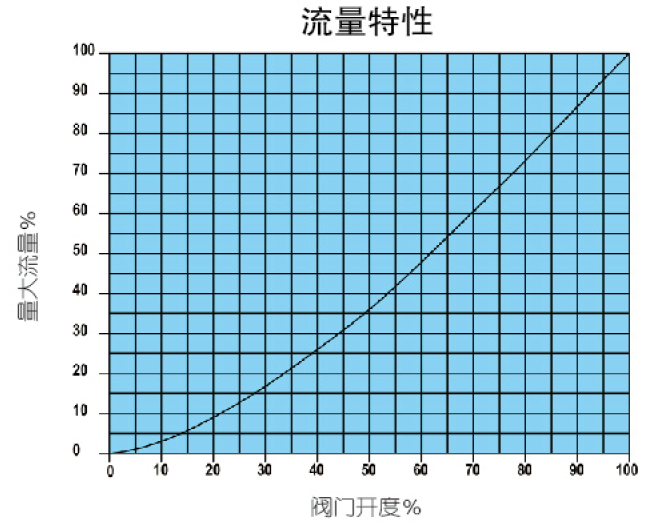

流量特性

當作為調節閥使用時，閥門開度百分比與大流量百分比成線性關系，可根據開度指示器控制閥門流量。

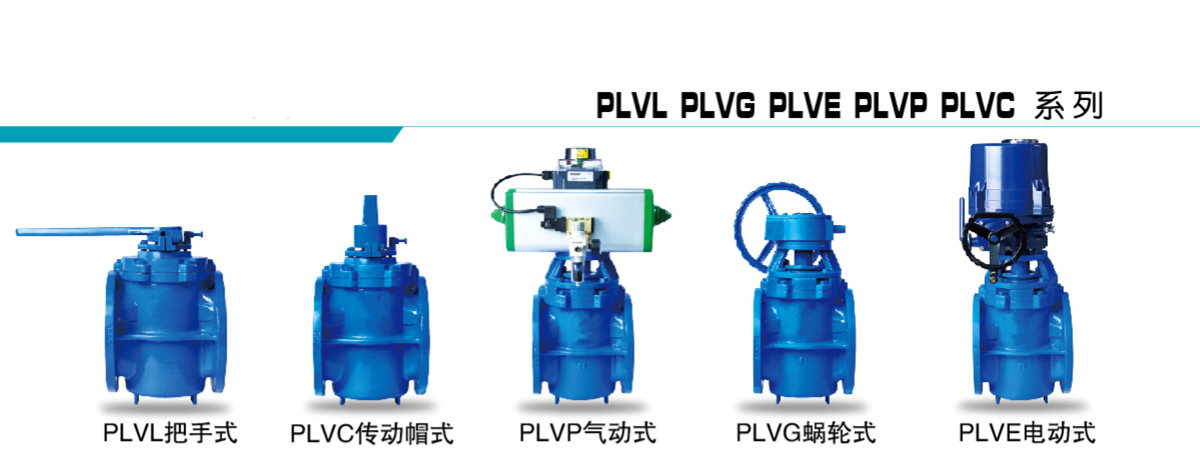

型號說明

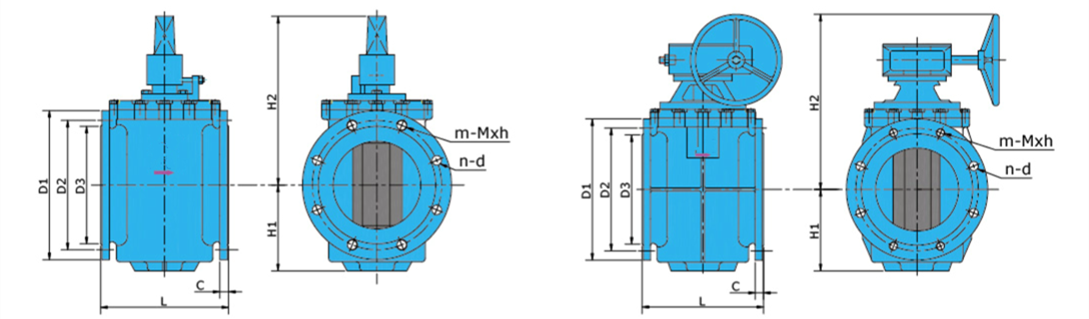

連接尺寸

DN	D1		D2		D3		C		n-d		m-Mxh		L	H1	H2
DN	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	178	84	PLVL型	PLVC型	PLVG型	PLVE型	PLVP型
50	165		125		99		19		4-φ19		—		190	93	143	225	265	315	265
65	185		145		118		19		4-φ19		—		203	109	143	225	265	315	265
80	200		160		132		19		4-φ19		4—M16通孔		229	128	174	225	312	373	340
100	220		180		156		19		8-φ19		—		229	128	174	225	312	373	340
125	250		210		184		19		8-φ19		—		267	165	174	225	312	373	340
150	285		240		211		21		4-φ23		4—M16通孔		292	198	—	340	444	481	488
200	340		295		266		21		4-φ23	8-φ23	4-M20通孔	4-M20深25	330	249	—	—	464	508	558
250	395	405	350	355	319		24		8-φ23	8-φ28	4-M20深30	4-M24深35	356	290	—	—	527	630	729
300	445	460	400	400	370		25		8-φ23	8-φ28	4-M20深30	4-M24深35	432	330	—	—	710	666	729
350	505	520	460	470	429		26	26.5	8-φ23	8-φ28	4-M20深30	4-M24深35	450	355	—	—	723	767	—
400	565	580	515	525	480		28		8-φ23	8-φ31	8-M24深36	4-M27深40	450	355	—	—	749	881	—
450	615	—	565	—	530	—	28	—	12-φ28	—	8-M24深36	—	450	355	—	—	749	881	—
500	670	—	620	—	582	—	29	—	12-φ28	—	8-M24深36	—	660	427	—	—	903	1015	—
600	780	—	725	—	682	—	30	—	12-φ31	—	8-M27深40	—	762	567	—	—	1015	1202	—
700	895	—	840	—	794	—	32.5	—	16-φ31	—	8-M27深40	—	865	633	—	—	1393	1351	—
800	1015	—	950	—	901	—	35	—	16-φ34	—	8-M30深45	—	965	633	—	—	1393	1351	—
900	1115	—	1050	—	1001	—	37.5	—	28-φ34	—	—	—	1424	860	—	—	1902	1892	—

備注：

1、法蘭聯接尺寸按GB/T17241.6-1998標準之PN10/16制造

2、結構長度L參數GB-12221-89標準之系列3制造

3、閥門工作高度隨選用不同的操作機而不同，蝸輪式之操作手輪可配換為傳動帽；

4、以上為本公司標準產品，若有特殊需求，請洽詢業務部門或代理商；

閥體剖面圖

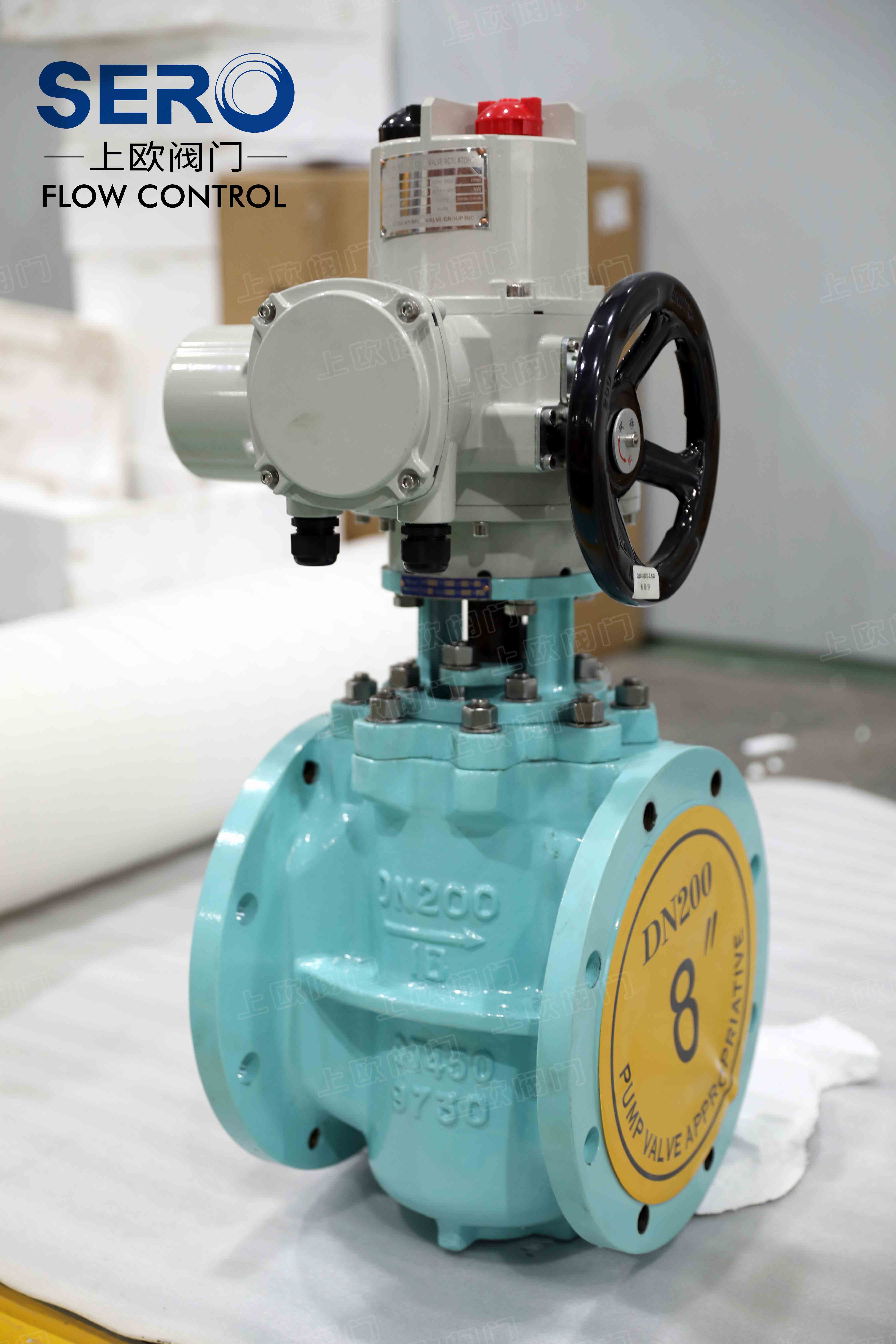

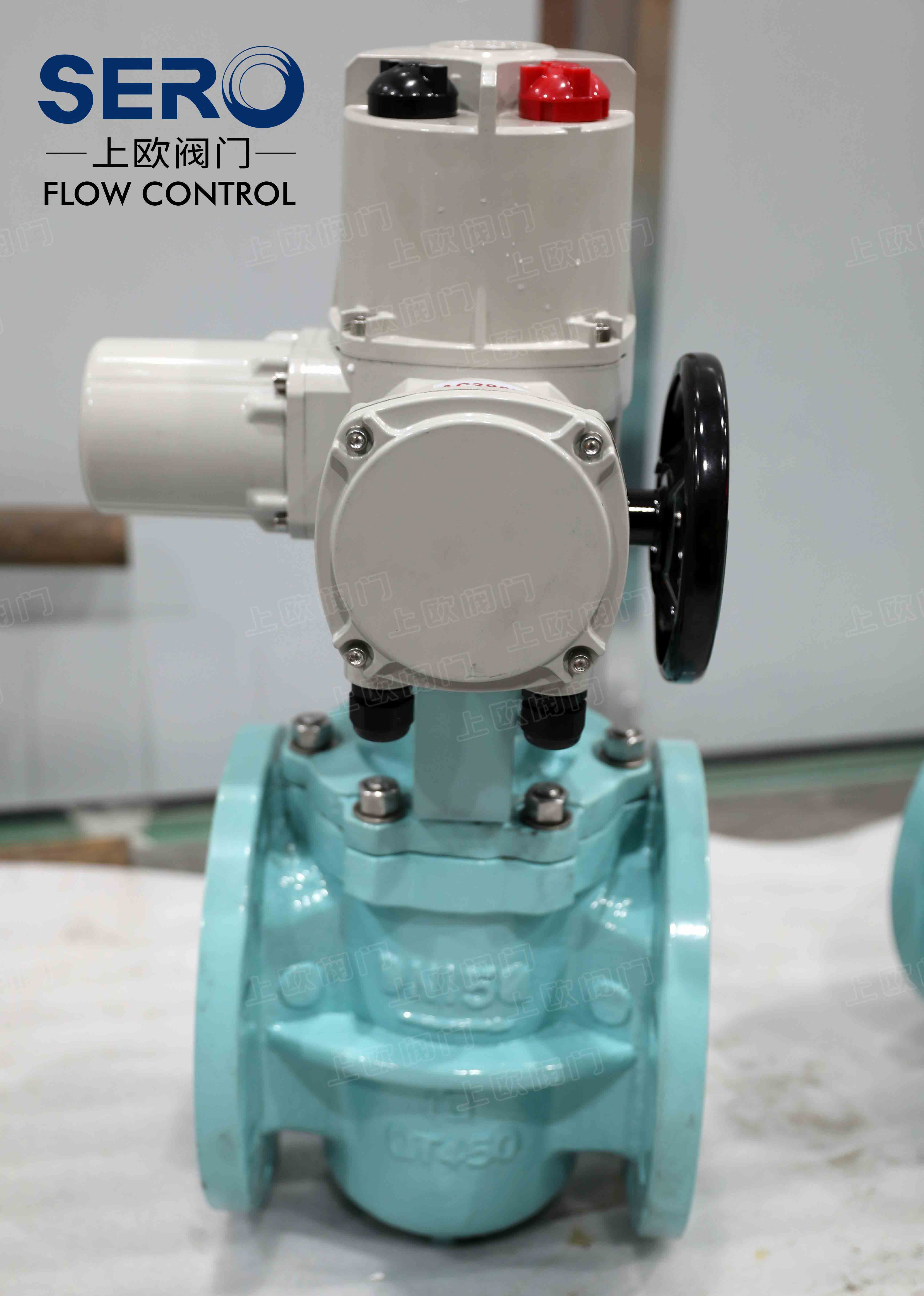

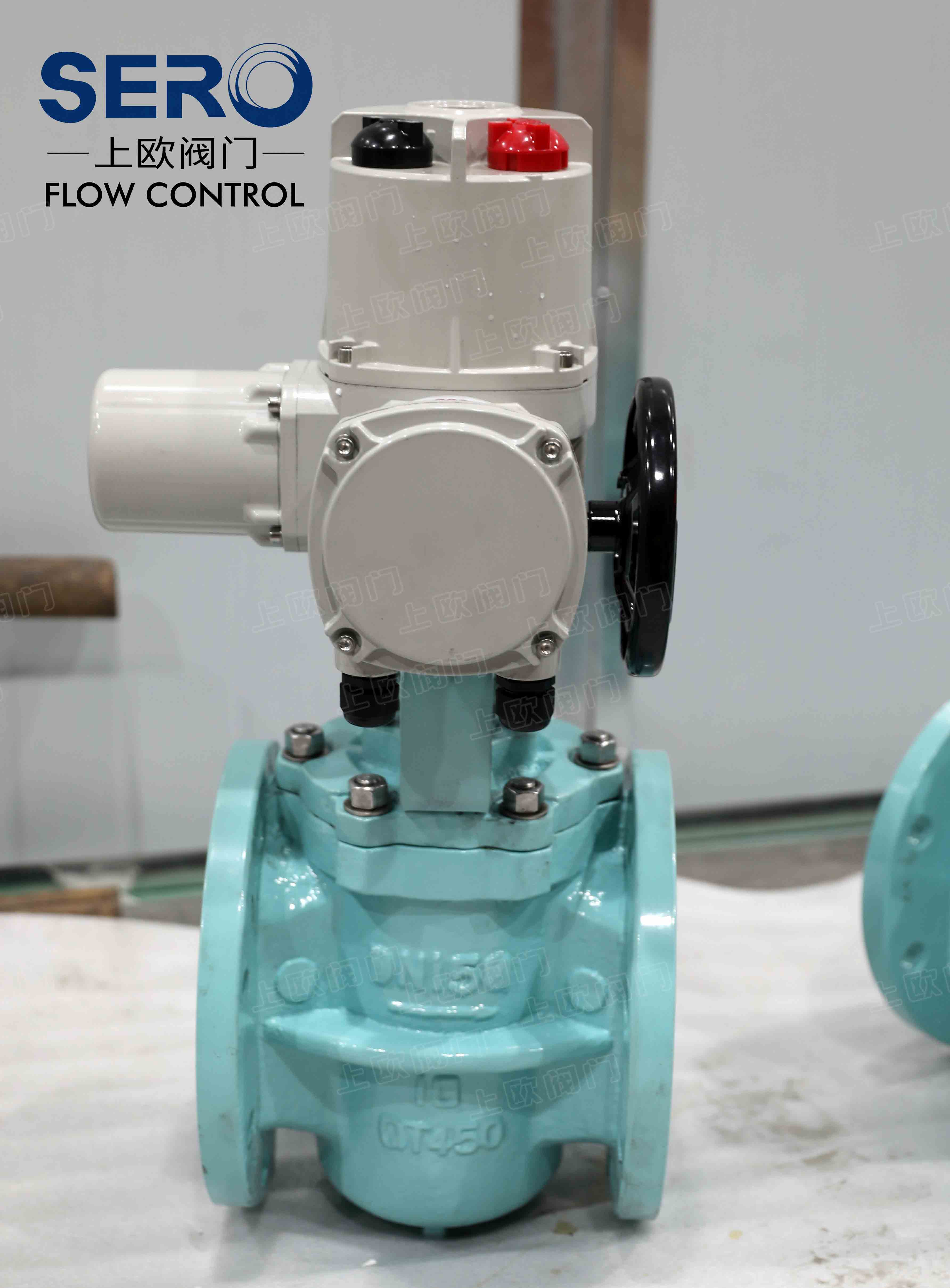

實物展示
