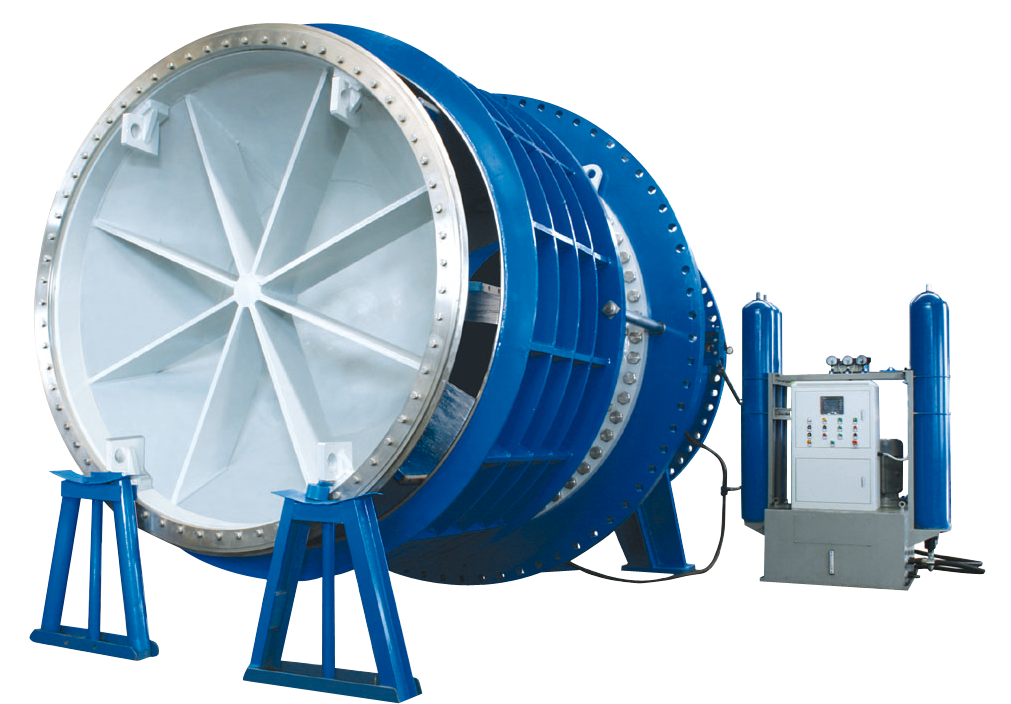

固定錐形閥是在引進和消化國內外先進技術的基礎上改進和完善的一種先進管路控制設備，一般安裝在管路的末端，為管線的流量控制和壓力控制提供了一種簡單的解決方案。該系列產品具有原理先進、結構新穎、操作簡單、維護方便、使用壽命長及性價比高等特點，通常作為大壩放空泄流、水輪發電機組旁通連續排放流量控制。
更新時間：2024-10-05 17:30:37 瀏覽次數：36固定錐形閥是在引進和消化國內外先進技術的基礎上改進和完善的一種先進管路控制設備，一般安裝在管路的末端，為管線的流量控制和壓力控制提供了一種簡單的解決方案。該系列產品具有原理先進、結構新穎、操作簡單、維護方便、使用壽命長及性價比高等特點，通常作為大壩放空泄流、水輪發電機組旁通連續排放流量控制。
錐形閥具有優異的消能效果，因此又稱消能閥。錐形閥除了在流道終端設置有錐形閥芯之外，所有運動部件全部設置在閥門的過流通道外部，使得閥體內部流道通常順滑，流量大而壓降損耗少，其在整個工作范圍內不會產生氣蝕及振動，在小流量時仍具有良好的流量控制效果。
其結構為一個固定的倒置錐形，先進的水力設計形體及用來降低振動的特殊設計的導流翼葉片支撐，流量則由外部活動套管的前后移動來控制，閥體上設有金屬對金屬的閥座和軟密封閥座，雙重密封確保密封性能。

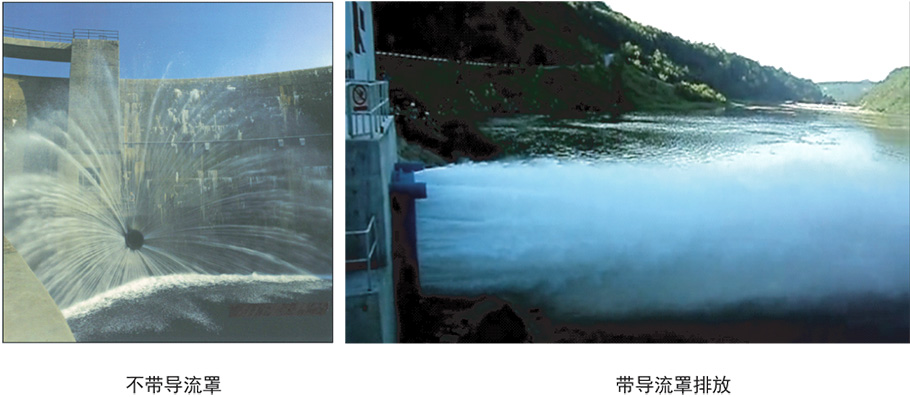

在排放到大氣中時，水流以寬廣的錐形角度擴散，并分解為稀薄噴淋形態，將能量消耗在空氣之中。通常根據實際需求需要控制水流區域時，可以在出口安裝一個特殊設計的導流罩，這不僅能將空氣與水充分混合，而且還能同時控制水流沖擊范圍。
1.水力條件好，具有較其它閥門高的流量系數 Cd =0.86；

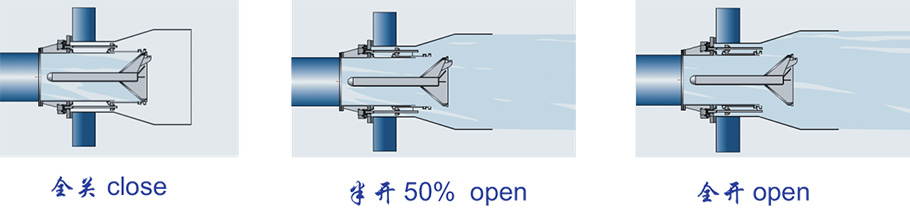

2.閥門的啟閉或流量控制由外部套筒匝的往復移動實現控制，閥門的流量系數與閥開度成線性關系；
3.結構簡單，重量輕；所有傳動部件均設置在閥體之外，便于維護檢修；
4.啟閉力小，操作輕便，可適用于無電源的中小形水利工程場所，可設置電、氣、液動操作啟閉機構，輕松實現遙控或無人值守自動運行；
5.泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好；
6.流體通過內部導流翼進行均勻分割，不會產生漩渦和震動；
7.設置雙重密封，密封效果好；
8.可限制發散角度，使流體分解為稀薄噴淋形態或環狀對流達到?jīng)_擊抵消的目的，可以適應不同工況的需求；
9.可以任意角度安裝，以180°水平安裝最為常見。
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 碳鋼 304或316 |
| 2 | 密封座 | 不銹鋼 |
| 3 | 導流錐 | 碳鋼 |
| 4 | 密封圈 | NBR或EPDM |
| 5 | 套筒匝 | 304或316 |
| 6 | 傳動機構 | 碳鋼+不銹鋼 |
