當前位置：首頁  >  產品中心  > 調流調壓閥 > 活塞式流量調節閥 > 角式多噴孔套筒調節閥

PRODUCTS 產品目錄

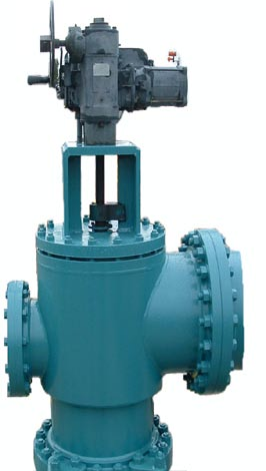

角式多噴孔套筒調節閥

  • 產品簡述：

    角式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況專門設計的。套筒調節閥具有優異的抗氣蝕性能，通過專門的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。在每一個工程的實際運行中，普林斯?(PRECISE?)B12系列角式多噴孔套筒調節閥都能提供最優的流量控制和壓力控制方案。


    更新時間：2024-10-05 17:18:20
    瀏覽次數：39
產品概述

角式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況專門設計的。套筒調節閥具有優異的抗氣蝕性能，通過專門的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。在每一個工程的實際運行中，普林斯®(PRECISE®)B12系列角式多噴孔套筒調節閥都能提供最優的流量控制和壓力控制方案。

產品簡介
公稱通徑：200 ~ 1800 mm
公稱壓力：0.6 ~ 2.5 MPa
通流能力：0 ~ 86400 m3/h
技術特點：1、角型布置
2、卓越的抗氣蝕性能
3、大減壓比（20:1）
4、線性調節
5、流量調節，壓力調節
6、高端精準調節閥
驅動方式：先導（水壓）、
手動、電動、液動
典型應用：壓力減小
壓力維持
流量控制


技術特點及應用

特點：

1、角型布置

2、卓越的抗氣蝕性能

3、大減壓比（20:1）

4、線性調節

5、流量調節，壓力調節

6、高端精準調節閥

驅動方式：先導（水壓）、手動、電動、液動

應用于：

壓力減小

壓力維持

流量控制

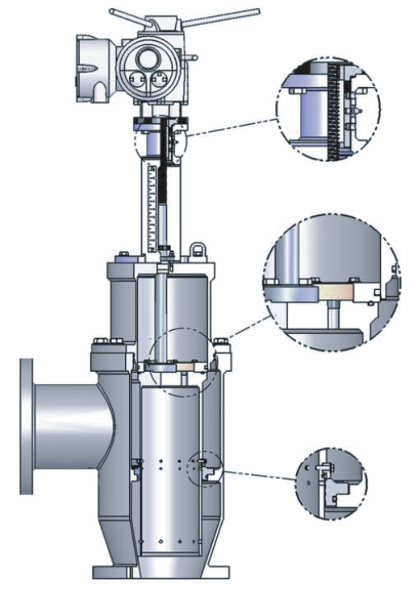

產品結構及材質表

B12系列角式多噴孔套筒調節閥主要由閥體、套筒、套筒匝、缸體、活塞、執行機構、傳動機構、密封座、密封圈等部件組成。



序號 名稱 材料
1 閥體 碳鋼
2 密封座 304或316不銹鋼+硬質合金
3 套筒 304或316
4 密封圈 NBR或EPDM
5 套筒匝 304或316
6 傳動機構 碳鋼+不銹鋼
7 活塞 銅合金



工作原理

角式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況專門設計的。套筒調節閥具有優異的抗氣蝕性能，通過專門的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。在每一個工程的實際運行中，普林斯®(PRECISE®)B12系列角式多噴孔套筒調節閥都能提供最優的流量控制和壓力控制方案。

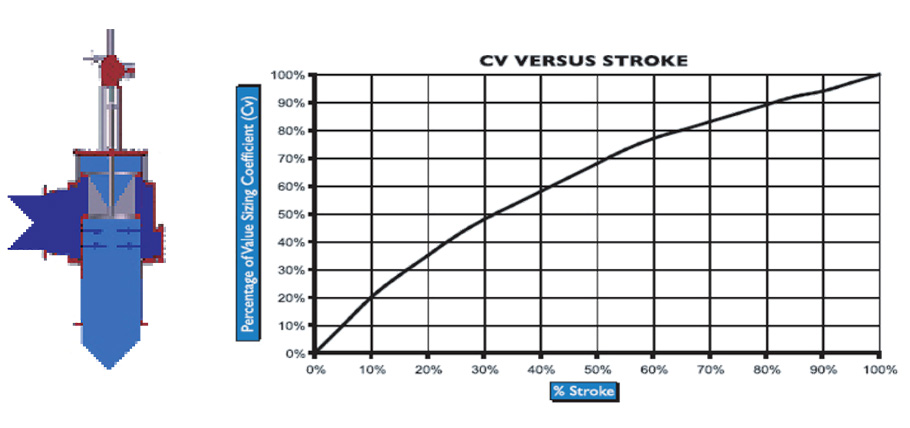

水力參數表

水力參數表



公稱通徑DN 最大流量Qmax 流量系數Cv
mm in m³/s cfs （m³/s）/√m cfs/√psi
200 8 0.30 10.47 0.09 2.62
250 10 0.46 16.35 0.14 4.10
300 12 0.67 23.55 0.20 5.90
350 14 0.91 32.05 0.27 8.02
400 16 1.19 41.87 0.35 10.48
450 18 1.50 52.99 0.45 13.26
500 20 1.85 65.42 0.55 16.37
600 24 2.67 94.20 0.80 23.58
750 30 4.17 147.19 1.24 36.84
900 36 6.00 211.95 1.79 53.05
1000 42 8.17 288.49 2.44 72.21
1200 48 10.67 376.80 3.18 94.32
1400 54 13.51 476.89 4.03 119.38
1500 60 16.67 588.75 1.97 147.38
1600 63 18.37 648.80 5.50 162.87
1700 67 20.734 732.50 6.26 185.37
1800 72 24.01 847.80 7.16 212.23

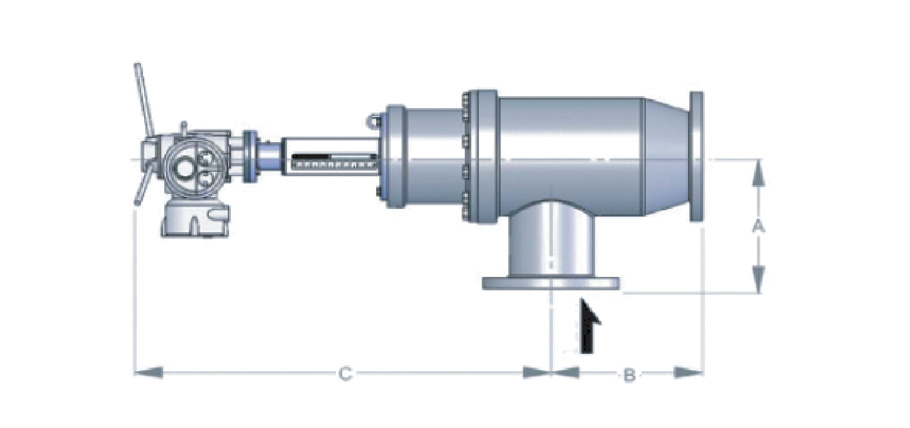

外形尺寸

閥門口徑 A B C
（in） （mm） （in） （mm） （in） （mm） （in） （mm）
8 200 16 406 16 406 39 991
10 250 18 457 20 508 46 1168
12 300 20 508 24 610 53 1346
14 350 22 559 27 686 60 1524
16 400 24 610 30 762 67 1702
18 450 24 610 36 914 74 1880
20 500 24 610 40 1016 81 2057
24 600 30 762 45 1143 95 2413
30 750 36 914 50 1270 116 2946
36 900 42 1067 64 1626 137 3480
42 1000 48 1219 78 1981 158 4013
48 1200 54 1372 88 2235 179 4547
54 1400 60 1524 98 2489 200 5080
60 1500 66 1676 108 2743 221 5613
66 1670 72 1829 118 2997 245 6223
