防水擊泄放閥

產品簡述：
水擊泄放閥主要由主閥,高壓水力導閥,導管等零件組成,適用于水泵出口管道上,輸水管超壓點等,用T型三通外接,能無條件泄除高壓水錘,是泵站管路安全的重要保護設備,具有水力自動控制,高壓無條件開啟泄除水錘的功能.

更新時間：2021-11-15 13:55:41
瀏覽次數：1821

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
參數
特性
結構尺寸
零件材料
實物展示

產品概述

防水擊泄放閥主要由主閥、高壓水力導閥、導管等零件組成，適用于水泵出口管道上，輸水管超壓點等，用T型三通外接，能無條件泄除高壓水錘，是泵站管路安全的重要保護設備，具有水力自動控制、高壓無條件開啟泄除水錘的功能。

該閥操作平衡無振動，具有V型開口閥瓣和差動活塞設計，在任何工作壓力下都能給與可靠的關閉推動力，調節靈活，運行平穩，不會產生自身關閉水錘，大孔道高敏感的泄壓導閥響應過壓條件快速開啟主閥，當壓力平息后可快速關閥。

參數

適用溫度：0℃-85℃

公稱通徑：DN40-DN600

公稱壓力：1.0Mpa-16Mpa

適用介質：水

閥體材質：鑄鋼、碳鋼、不銹鋼

連接方式：法蘭連接

法蘭標準：GB9112；ANSI BI16.5

特性

1、超壓泄水：高壓導閥具有超控功能，無條件超壓保護；
2、差動活塞設計：在任何工作壓力下都具有可靠的關閉推動力；
3、調節型閥門操作，（閥門開啟程序自動可調節），氣墊阻尼緩閉，防止自身關閥水錘；
4、閥座設計將發生較大流速的位置移位至閥座密封的下游，從而減少氣蝕對閥座的影響；
5、預設定：每個閥門都在出廠前進行了測試和預設定，但是閥門很容易根據要求進行現場調整；
6、快速響應（開閥泄水）：大孔道高敏高的泄壓民閥響應過條件快速開啟主閥（泄水消錘），當壓力平息后以可控速度關閥；
7、可靠性：加大尺寸的高壓導管能大大減少堵塞和扭結的危險，彈性閥座、不銹鋼導閥前配標準Y型過濾器，使用壽命長，工作可靠；
8、維修方便：雖然閥門被安裝在管紅上，但其內部的所有部件都能拆卸下來，只要打開頂端即可檢修和替換零部件，導管上的標準隔離閥可允許進行快速的導閥維護。

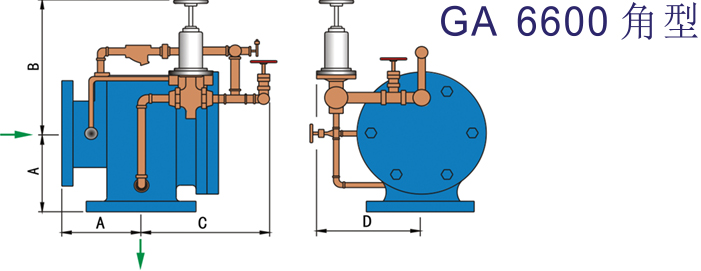

結構尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
A	143	145	155	175	200	225	275	325	375	425	475	500	600
B	150	150	165	195	220	240	280	340	390	440	500	530	600
C	250	260	290	310	370	420	460	500	550	630	700	800	850
D	120	130	150	170	200	240	290	350	410	450	530	570	610

注：此外形尺寸為1.6Mpa壓力角型水擊泄放閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。

進口角式水擊泄放閥具有許多突出的特性，這些特征使圖爾水錘泄放閥成為當今世界上性能較可靠、功能較齊全和較實惠的過壓保護裝置。

零件材料

序號	零件名稱	材料名稱
1	閥體	HT200	QT450	WCB	CF8	CF8M
2	閥蓋	HT200	QT450	WCB	CF8	CF8M
3	閥座	青銅、不銹鋼			304	316
4	活塞	青銅、不銹鋼			304	316
5	V型開口	青銅、不銹鋼			304	316
6	水力導閥	青銅、不銹鋼			304	316
7	活塞環	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR
8	閥座密封	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR
9	導閥環	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR
10	閥座墊環	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR
11	附屬管道	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR

實物展示

水擊泄放閥
