循環水場雙向密封球閥

  • 產品簡述：

    循環水場雙向密封球閥是指GWXDF3204雙向硬碰硬密封面旋球閥，該閥門是一種由偏心半球閥和大口徑蝶閥逆向研發而成的一種新型產品，本閥門具有正向和反向100%承壓同步耐壓一致，可以做到不分安裝方向，直接安裝在管道上、即使一個密封面壞了 還能有一個密封面繼續使用


    更新時間：2023-05-09 10:37:21
    瀏覽次數：205
產品概述

循環水場雙向密封球閥是指GWXDF3204雙向硬碰硬密封面旋球閥，該閥門是一種由偏心半球閥和大口徑蝶閥逆向研發而成的一種新型產品，本閥門具有正向和反向100%承壓同步耐壓一致，可以做到不分安裝方向，直接安裝在管道上、即使一個密封面壞了 還能有一個密封面繼續使用。

工作原理

旋球閥是一種球形截止閥，其工作原理是通過旋轉球體來控制介質的流量。旋球閥的球體通常由兩個半球體組成，球體內部有一些孔道，介質可以通過球體的孔道流過，當旋轉球體時，孔道的位置發生變化，從而控制介質的流量。旋球閥的球體上還有一個橢圓形的孔道，當球體旋轉到一定角度時，橢圓形孔道會與管道中的孔道對齊，從而實現介質的流通。旋球閥的優點是結構簡單、密封性好、流阻小、壽命長、調節性能好，廣泛應用于石油、化工、電力、冶金、制藥、食品等行業的管道系統中，是一種重要的流量控制裝置。

產品特點

旋球閥的主要特點包括以下幾個方面：

1. 結構簡單：旋球閥的球體由兩個半球體組成，結構簡單，容易維護和更換。

2. 密封性好：旋球閥的球體與閥座之間采用金屬到金屬的密封方式，密封性能好，能夠有效地防止介質泄漏。

3. 流阻?。盒蜷y的球體內部沒有任何障礙物，介質的流通路徑暢通無阻，流阻小，能夠有效地降低管道的壓力損失。

4. 壽命長：旋球閥的球體采用耐磨、耐腐蝕的材料制成，壽命長。

5. 調節性能好：旋球閥的球體可以360度旋轉，調節性能好，能夠?qū)崿F(xiàn)精確的流量控制。

6. 應用范圍廣泛：旋球閥適用于各種流體介質，包括腐蝕性介質、高溫高壓介質等，廣泛應用于石油、化工、電力、冶金、制藥、食品等行業的管道系統中。

性能規范

表1 產品性能規范



公稱通徑

（mm）



公稱壓力

（Mpa）

試驗壓力（Mpa）



適用溫度

  （℃）





適用

   介質

殼體強度

試驗

  水壓密

封試驗

 低壓密封試驗



DN50

~2000

 mm

0.6

0.9

0.66

0.6



未注明為0~80℃可生產0~200℃



清水、

污水、

油品等

1.0

1.5

1.1

0.6

1.6

2.4

1.76

0.6

2.5

3.75

2.76

0.6

4.0

6.0

4.4

0.6
制造標準規范

表2 制造標準規范

標準內容

標準號

標準名稱



法蘭標準

GB/T79.1-94

整體鋼制管法蘭

GB/T17241.6-1998

      整體鑄鐵管法蘭

結構長度標準

GB/T1221-2005

金屬閥門 結構長度



壓力試驗標準

GB/T13927-1992

通用閥門 壓力試驗

JB/T9092-1999

閥門的試驗檢驗



結構設計標準

GB/T12237-1989

通用閥門法蘭和對焊連接鋼制球閥

GB/T12238-1989

通用閥門法蘭和對夾連接蝶閥

使用材料標準

GB/T12226-1989

通用閥門灰鑄鐵件技術條件

GB/12227-1989

通用閥門球墨鑄鐵技術條件

GB/T12229-1989

通用閥門碳素鑄件技術條件

GB/T12230-1989

通用閥門奧式體鋼鑄件技術條件
結構及工作原理

主要類型：本閥門的主要類型有手動、蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于壓力氣源和壓力液源的場合。

驅動方式

手動

蝸桿

氣動

液動

電動

型號

GWXDF207

GWXDF3207

GWXDF6207

GWXDF7207

GWXDF9207

型號

GWXDF204

GWXDF3204

GWXDF6204

GWXDF7204

GWXDF9204



工作原理：閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是

閥芯三次曲面的切面（見圖），因而其結合十分完美。有適應（中心自動定位重合）和補償磨損功能。因

為轉動中心偏離閥芯幾何中心就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷前進、向外脹的實際效果，其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。

連接尺寸

GWXDF(3 6 9) 旋球閥 主要連接尺寸PN 1.0MPa

公稱通徑

DN(mm)

L(mm)

D1

D2

D3

C

t

Z-φd

Z-M

短

長

50

108

150

160

125

100

16

3

4-18

4-16

65

112

170

180

145

120

18

3

4-18

4-16

80

114

180

195

160

135

18

3

4-18

4-16

100

127

190

215

180

155

20

3

8-18

8-16

125

140

200

245

210

185

22

3

8-18

8-16

150

140

210

280

240

210

22

3

8-23

8-20

200

152

230

335

295

265

22

3

8-23

8-20

250

165

250

390

350

320

24

3

12-23

12-20

300

178

270

440

400

368

26

4

12-23

12-20

350

190

290

500

460

428

26

4

16-23

16-20

400

216

310

565

515

482

26

4

16-25

16-22

450

222

330

615

565

582

26

4

20-25

20-22

500

229

350

670

620

585

28

4

20-25

20-22

600

267

390

780

725

685

28

5

20-30

20-27

700

292

430

895

840

800

30

5

24-30

24-27

800

318

470

1010

950

905

32

5

24-34

24-30

900

330

510

1110

1050

1005

34

5

28-34

28-30

1000

410

550

1220

1160

1115

34

5

28-34

28-30

1200

470

630

1450

1380

1325

38

5

32-41

32-36

GWXDF(3 6 9) 旋球閥 主要連接尺寸PN 1.6MPa



公稱通徑

DN(mm)

L(mm)

D1

D2

D3

C

t

Z-φd

Z-M

短

長

50

108

150

160

125

100

16

3

4-18

4-16

65

112

170

180

145

120

18

3

4-18

4-16

80

114

180

195

160

135

20

3

8-18

8-16

100

127

190

215

180

155

20

3

8-18

8-16

125

140

200

245

210

185

22

3

8-18

8-16

150

140

210

280

240

210

24

3

8-18

8-16

200

152

230

335

295

265

26

3

8-23

8-20

250

165

250

405

335

320

30

3

12-23

12-20

300

178

270

460

410

375

30

4

12-25

12-22

350

190

290

520

470

435

34

4

12-25

12-22

400

216

310

580

525

485

36

4

16-30

16-27

450

222

330

640

585

545

40

4

20-30

20-27

500

229

350

705

650

608

44

4

20-34

20-30

600

267

390

840

770

718

48

5

20-41

20-36

700

292

430

910

840

788

50

5

24-41

24-36

800

318

470

1020

950

898

52

5

24-41

24-36

900

330

510

1120

1050

998

54

5

28-41

28-36

1000

410

550

1255

1170

1110

56

5

28-48

28-42

1200

470

630

1485

1390

1288

58

5

32-54

32-48



GWXDF(3 6 9) 旋球閥 主要連接尺寸PN 2.5MPa

公稱通徑

DN(mm)

L(mm)

D1

D2

D3

C

t

Z-φd

Z-M

短

長

50

108

150

160

125

100

20

3

4-18

4-16

65

112

170

180

145

120

22

3

8-18

8-16

80

114

180

195

160

135

22

3

8-18

8-16

100

127

190

230

190

160

24

3

8-23

8-20

125

140

200

270

220

188

28

3

8-25

8-22

150

140

210

300

250

218

30

3

8-25

8-22

200

152

230

360

310

278

34

3

12-25

12-22

250

165

250

425

370

332

36

3

12-30

12-27

300

178

270

485

430

390

40

4

16-30

16-27

350

190

290

550

490

448

44

4

16-34

16-30

400

216

310

610

550

505

48

4

16-34

16-30

450

222

330

660

600

555

50

4

20-34

20-30

500

229

350

730

660

610

52

4

20-41

20-36

600

267

390

840

770

718

56

5

20-41

20-36

700

292

430

955

875

518

60

5

24-48

24-42

800

318

470

1070

990

930

64

5

24-48

24-42

900

330

510

1180

1090

1025

66

5

28-54

28-48

1000

410

550

1305

1210

1140

68

5

28-58

28-52

1200

470

630

1525

1420

1350

72

5

32-58

32-52
檢修維護與安裝調試
    1. 閥門前后1DN長度內的管道上不能有縮徑、彎管、波紋管等；
    2. 如果本閥門前后緊湊著安裝蝶閥、液力自動閥、蝶式止回閥或其它閥門，相鄰兩閥之間相隔直管段為不小于1DN的距離；
    3. 閥板在裝配、安裝、運輸、維護檢修或拆開時，要注意不能碰密封面，要采取嚴格的保護措施；
    4. 在裝配、運輸、安裝、保管時閥板要呈關閉狀態；
    5. 如有必要需拆開時，注意不要損壞軸套，防止圓錐或平鍵丟失，軸套和其它配件的散失；
    6. 裝配、安裝、維護檢修完畢要清除干凈閥門內及管道的金屬屑、焊渣、污物、雜質，堆焊的密封面要抹拭干凈；
    7. 無論臥式安裝或立式安裝，當無法確定流道方向時，閥門安裝前，將閥板背面朝進水方向。
    8. 長期不使用請用黃油涂復密封面或油紙、蠟紙覆蓋密封面。
產品展示

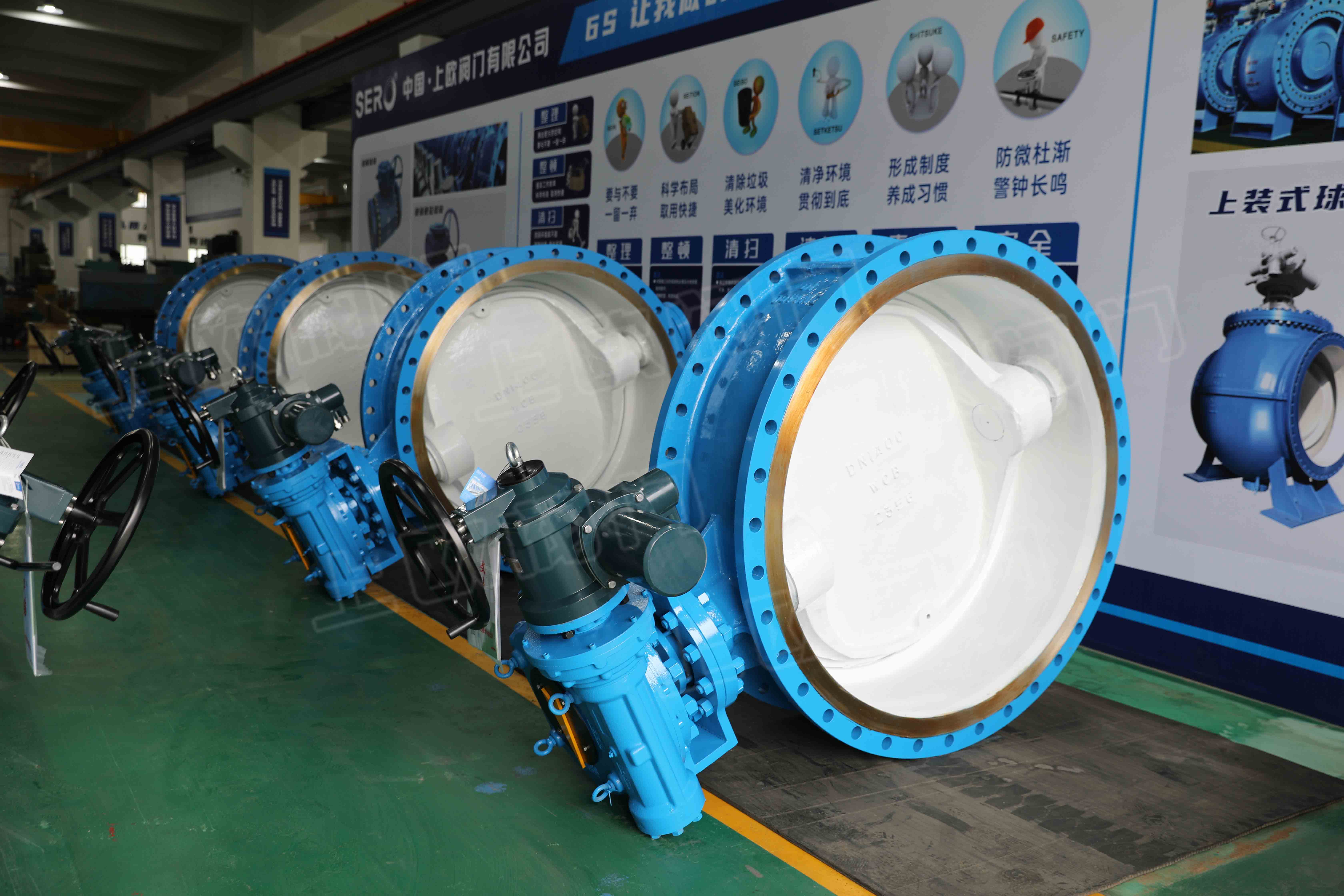

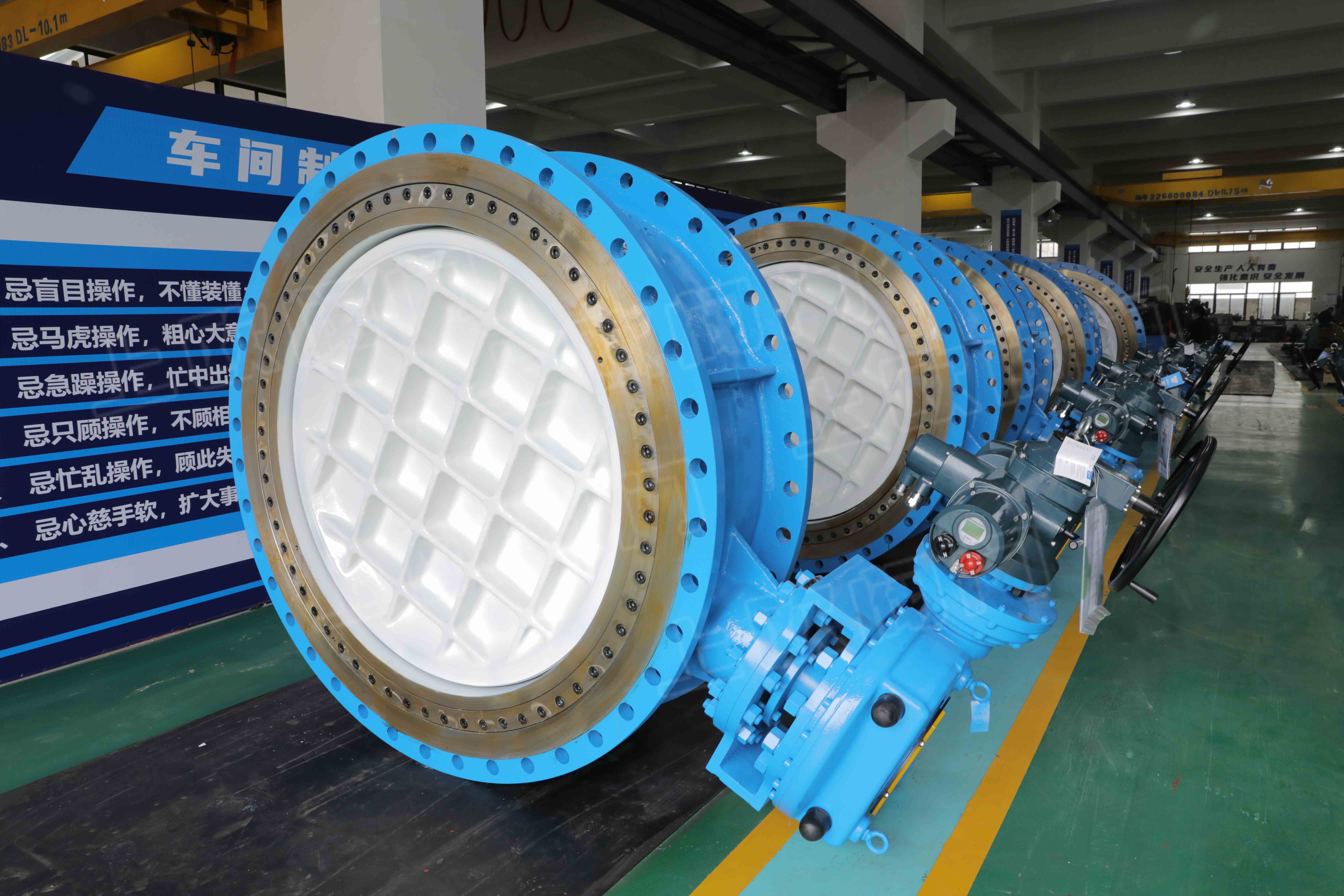

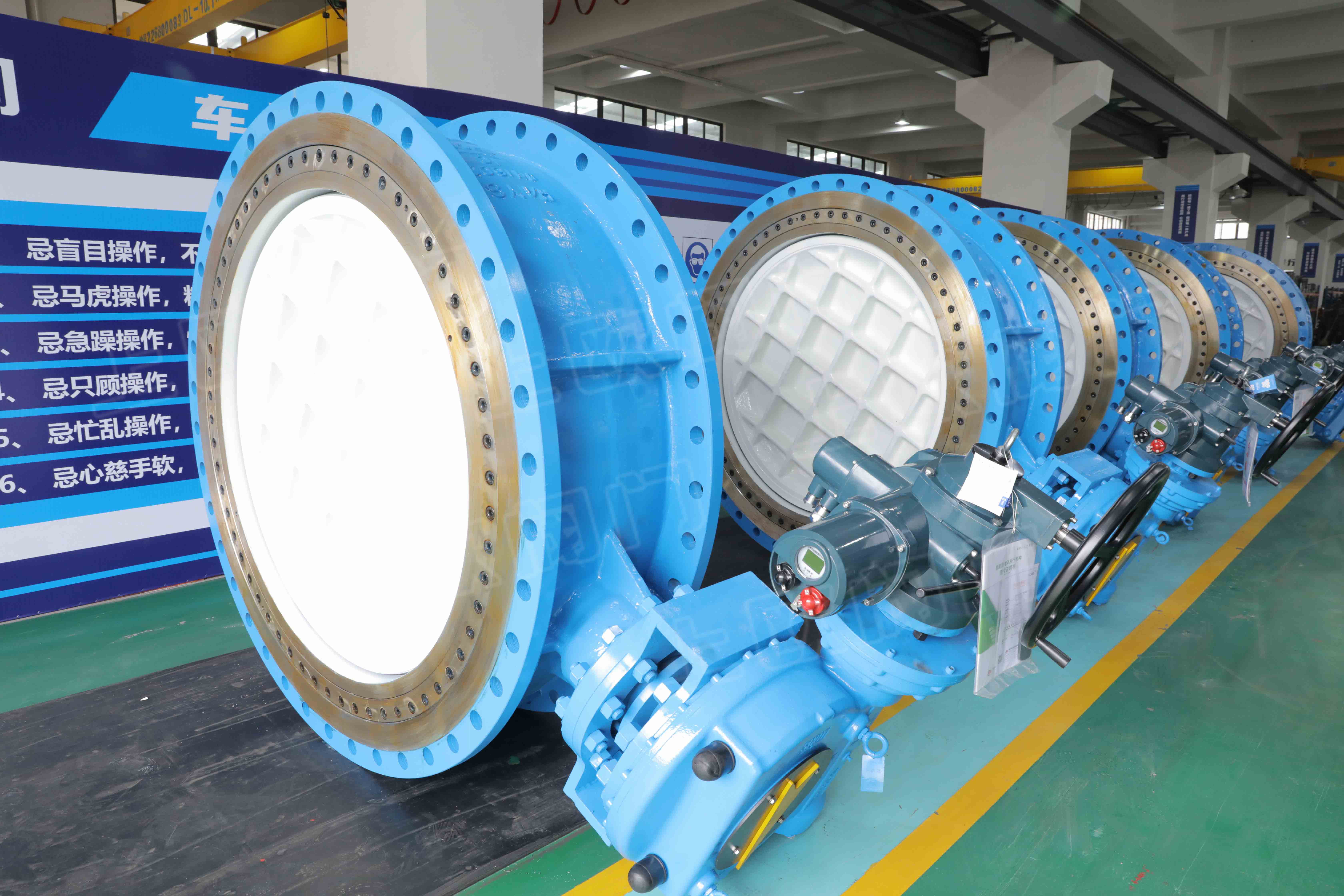

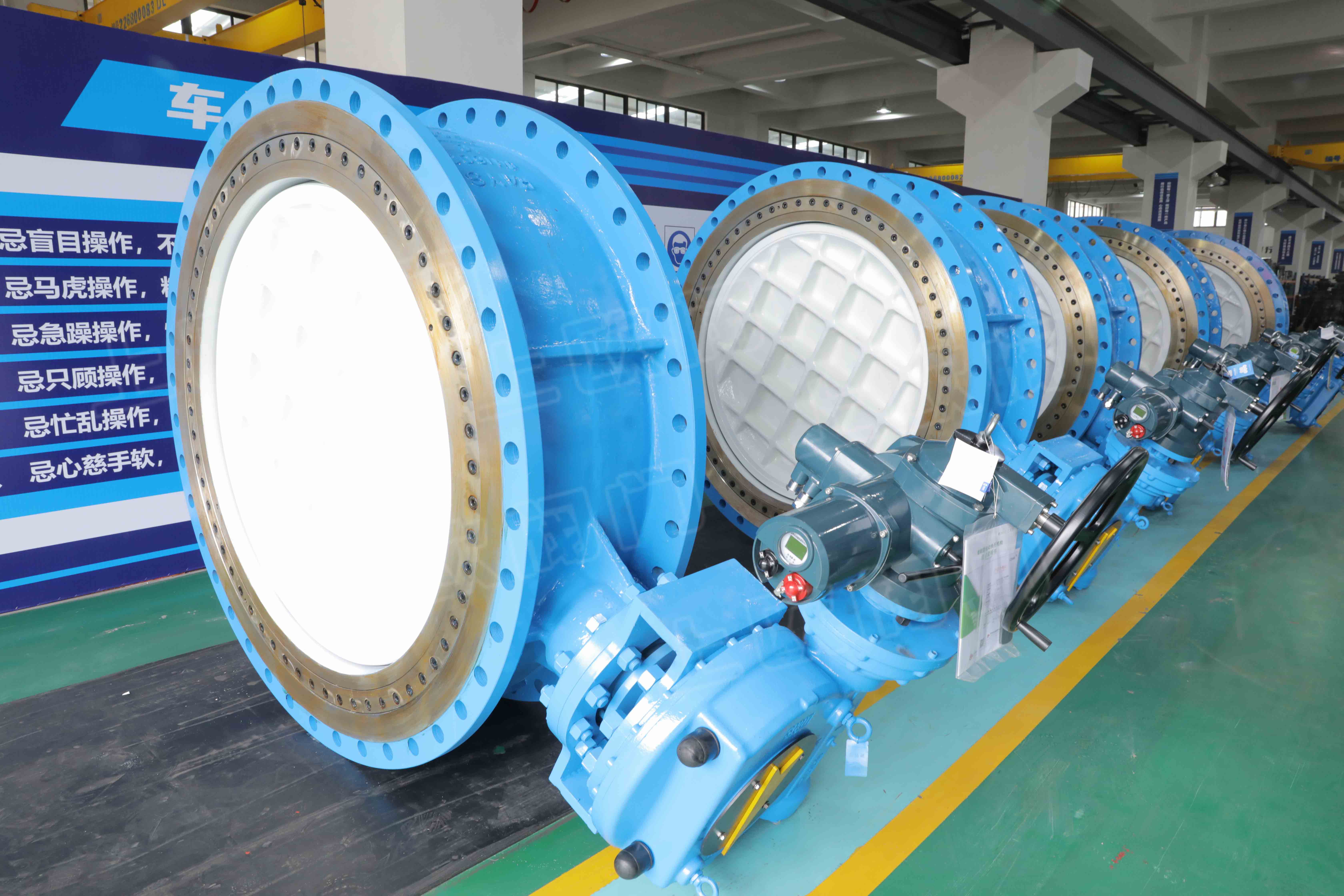

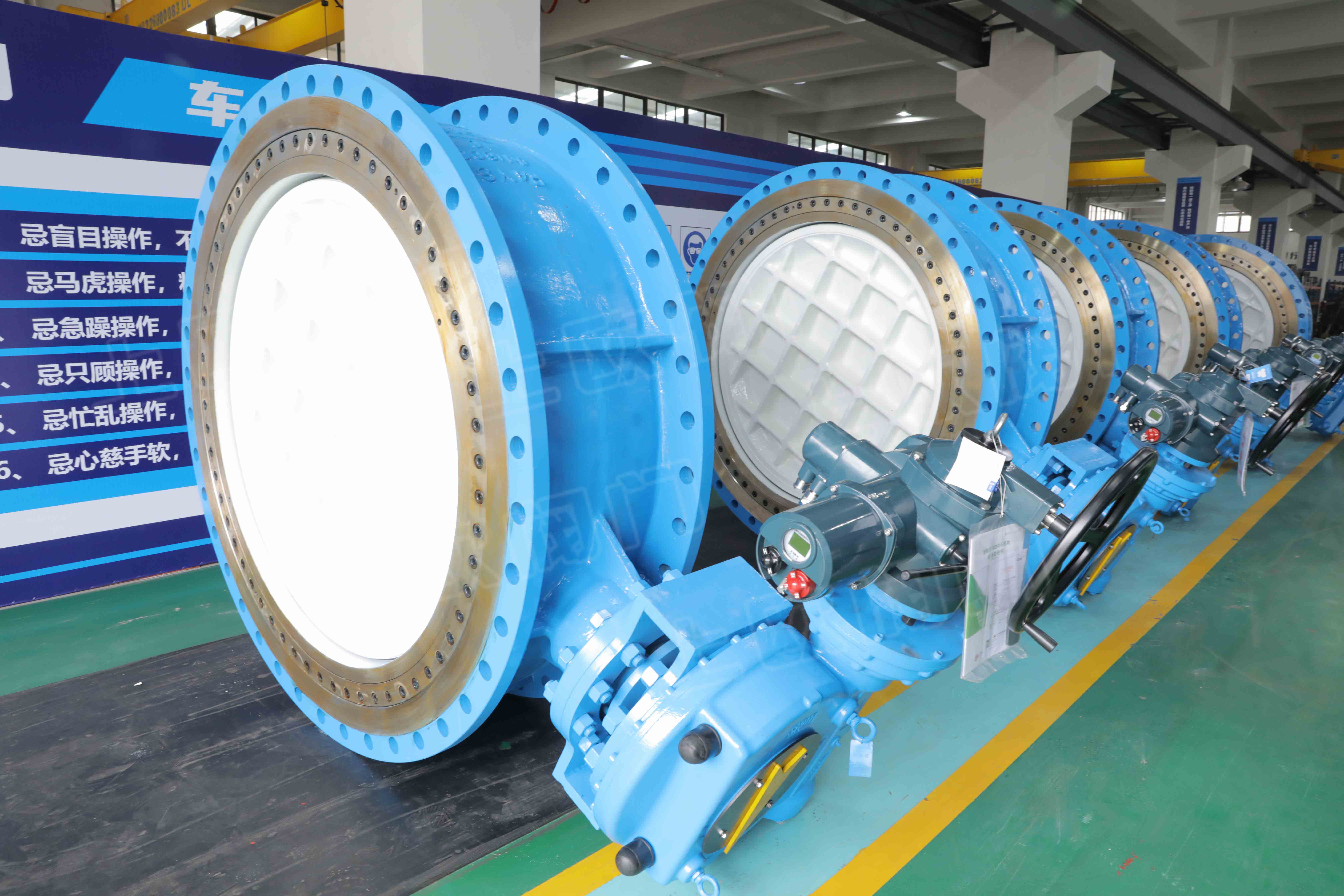

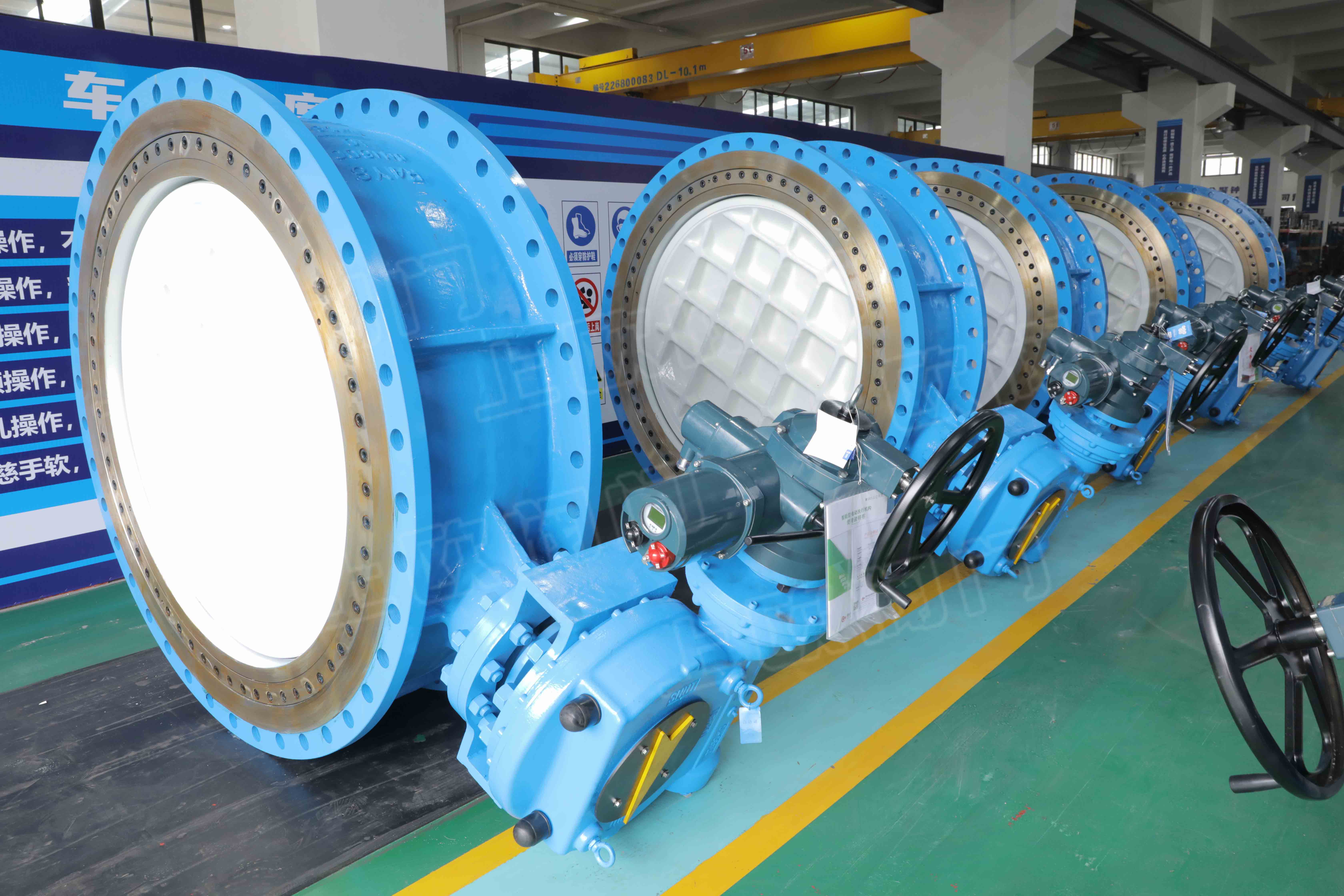

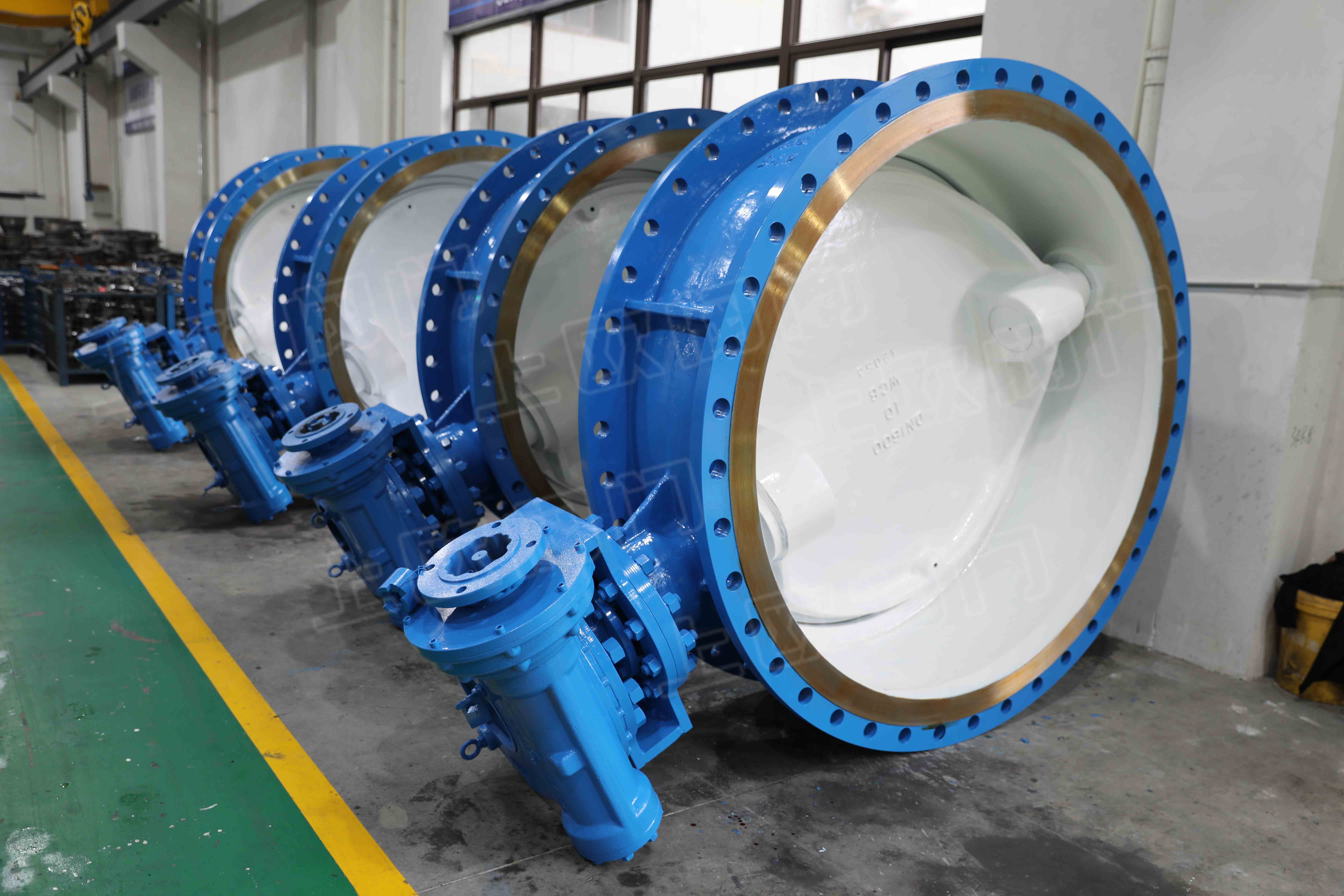

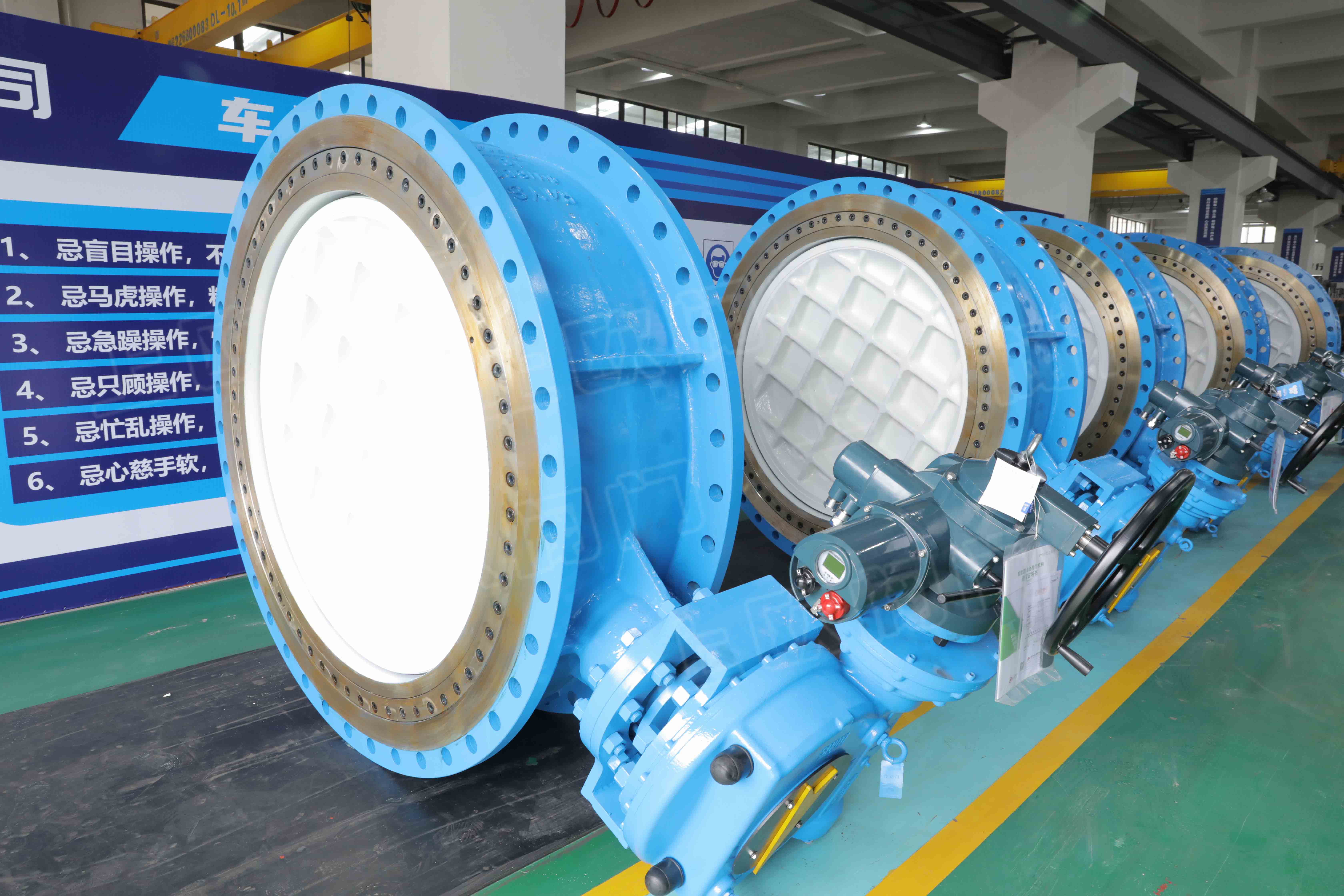

DN1600產品展示
