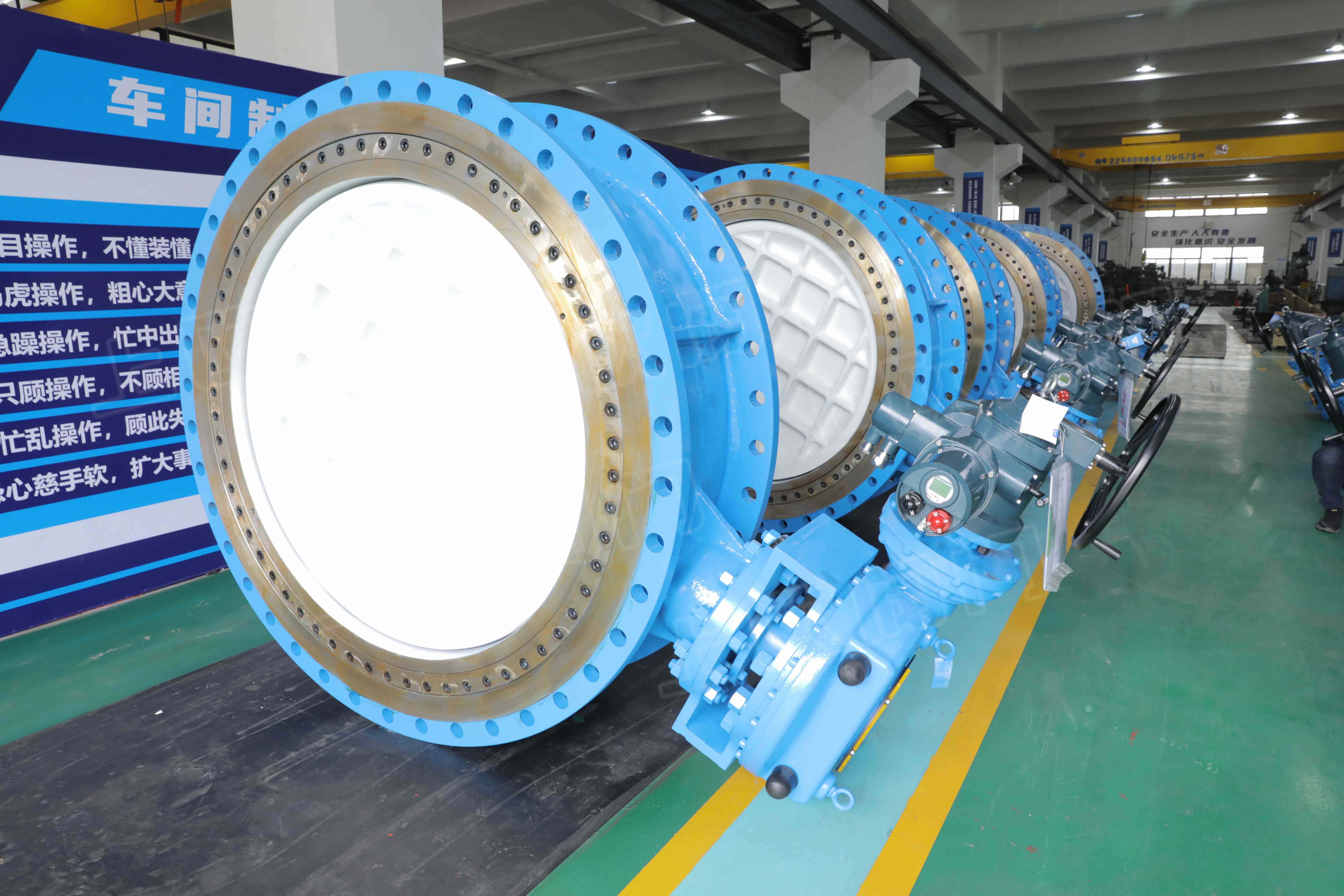

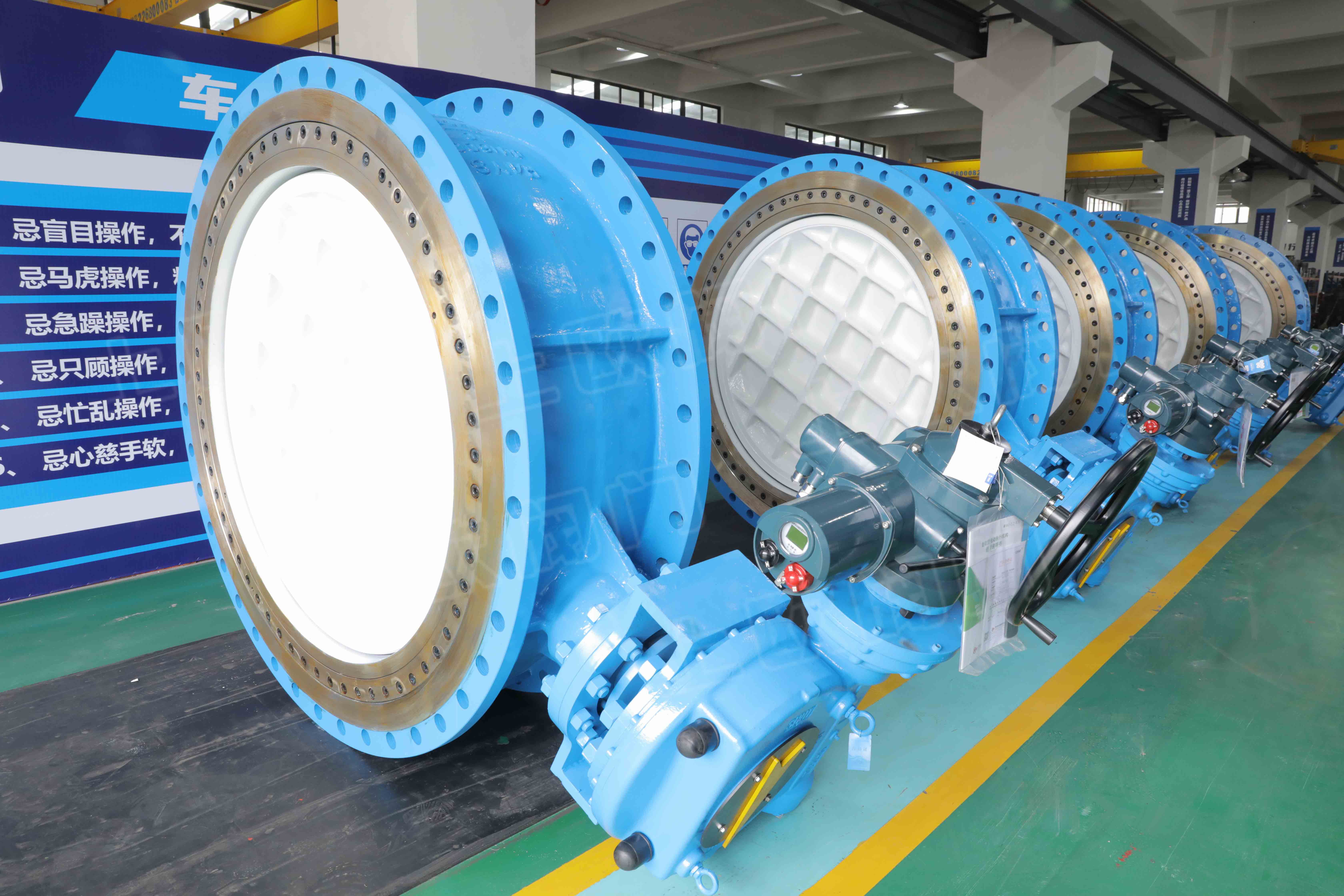

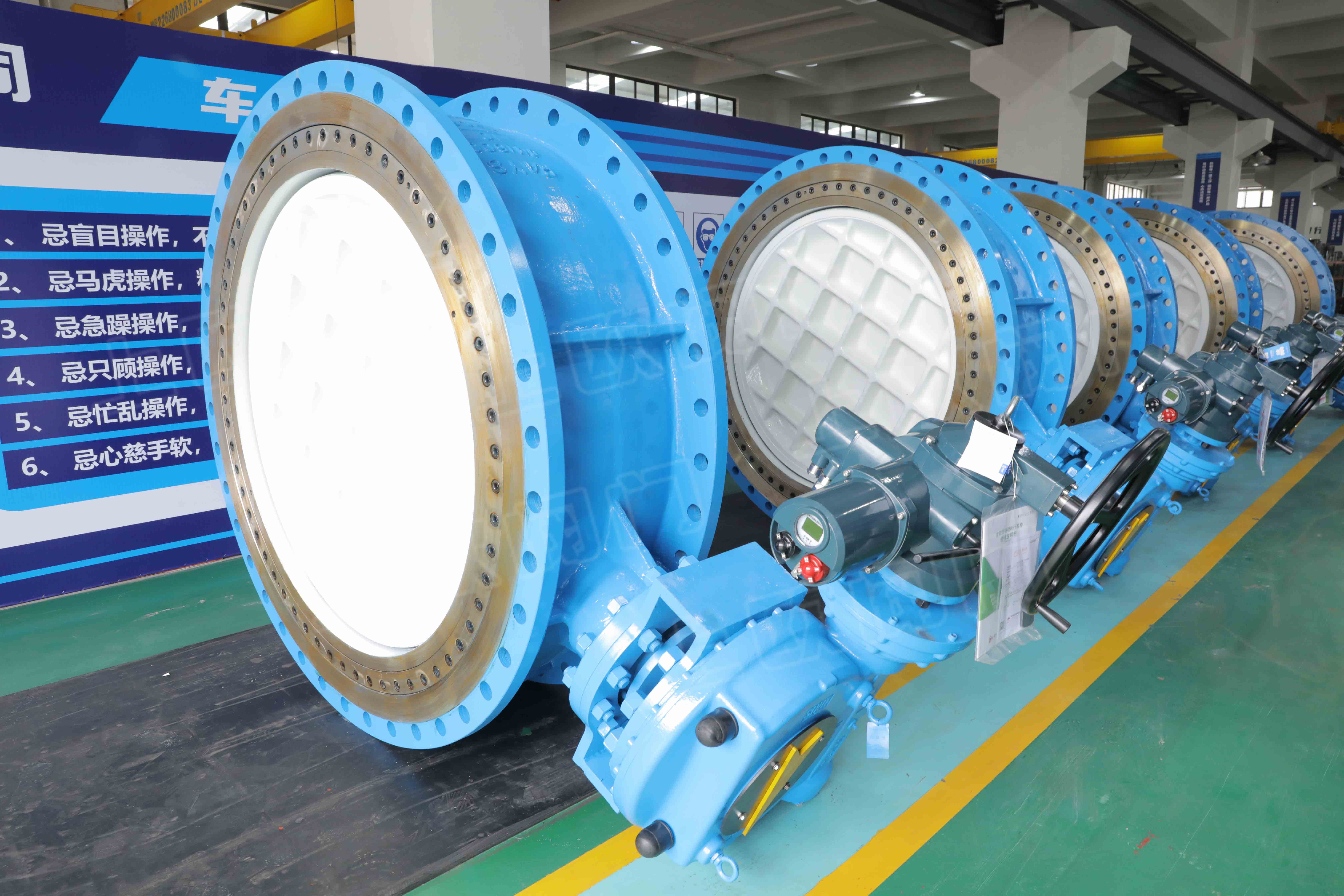

雙向流硬碰硬旋球閥是本公司開發的最新專利產品，是大口徑閥門中真正能夠長期穩定的實現雙向密封的金屬硬密封閥門，不但能在正向壓力介質中可靠地密封，在反向壓力介質中同樣能可靠地密封。該閥結構緊湊、體積小、重量輕，運輸、安裝、維修方便，尤其適合制造大口徑、特大口徑、超大口徑的閥門。
該閥具有截斷功能，可快速截斷或接通管內介質，已廣泛用于冶金、礦山、石化、化工、電力、環保、市政等行業的給排水系統。
該閥用在水泵進口、出口做檢修閥，可防止蝶閥類產品流向裝反而造成介質泄漏;用作泵組之間的聯通閥，具有顯著優勢。

1.雙向承壓 當閥門正向承受介質壓力時，由于閥軸與軸承之間存在微量間隙，在介質壓力推動下，閥板將順介質流向微量移動，壓緊浮動閥座，實現正向密封。 當閥門反向承受介質壓力時，在介質壓力推動下，浮動閥座和閥板將順介質流向同時微量移動，但浮動閥座只受閥板的限制，移動行程更長，因此，浮動閥座可消除閥軸與軸承之間存在微量間隙，壓緊閥板，實現反向密封。

2.球面密封 閥板密封面采用球面結構，浮動閥座采用圓錐面結構，從而構成了閥板可在任意角度自動定心的密封副，降低了裝配難度，提高了密封性能，實現了良好的密封效果。

3.偏心閥板 采用雙偏心閥板結構，閥門啟閉時，閥板密封面可迅速脫離或解除閥座密封面，因此，摩擦行程短，摩擦力矩小，啟閉輕松，密封面使用壽命長。

4.無油軸承 采用銅基復合材料軸承，無需潤滑。軸承前端采用橡膠密封圈，防止泥沙進入軸承卡阻閥軸，提高軸承使用壽命。

5.節能降耗 閥體采用蝶閥結構，體積小，重量輕;閥板采用流線型結構或大型架結構，阻力小，水損低，節能降耗。

旋球閥是一種流體控制閥門，其特點主要包括以下幾個方面：

1. 流阻?。盒蜷y的閥體內部采用球體結構，球體表面光滑，流體通過時摩擦小，流阻小。

2. 密封性好：旋球閥采用兩個半球體結構，通過旋轉實現開關控制，結構簡單，密封性好。

3. 耐高壓：旋球閥一般采用金屬材質制造，可以承受較高的壓力。

4. 適用范圍廣：旋球閥適用于液體、氣體等各種介質的流量控制，廣泛應用于石油、化工、冶金、電力等領域。

5. 操作方便：旋球閥操作簡單，只需要旋轉球體就可以實現開關控制，無需大力氣，操作方便。

表1 產品性能規范

（1）法蘭連接尺寸符合HG/T20592鋼制管法蘭（PN）系列（最新版本）的規定；

（2）閥門試驗符合GB/T13927《通用閥門 壓力試驗》標準（最新版本）的規定；

（3）未注公差符合GB/T1184《 形狀和位置公差 未注公差》標準（最新版本）的規定；

（4）標志符合GB12220《 通用閥門 標志》標準（最新版本）的規定；

（5）閥門清潔度符合JB/T7748《 閥門清潔度和測定方法》標準（最新版本）的規定；

（6）供貨要求符合JB/T7928《通用閥門供貨要求》標準（最新版本）的規定；

（7）鑄件符合GB/T 12229，GB/T 12230（最新版本）的規定；

（8）結構長度適合GB12221（最新版本）的規定；

（9）流量系數和流阻系數的實驗方法應符合JB/T5296（最新版本）的規定；

（10）模壓和壓出橡膠制品外觀質量要求應符合HG/T3090（最新版本）的規定。

GWXDF(3 6 9) 旋球閥 主要連接尺寸PN 1.0MPa

一、運輸

我公司擬將此次投標工程的設備以汽車運輸?shù)竭_目的地。設備運輸由我公司發貨組負責，在設備計劃運輸前至少七天，發貨組將向買方傳真確認發貨計劃（將要發運的產品（設備）、材料之項目、數量、單價及運輸和存放注意事項等詳細情況）,待收到買方的書面裝運確認后，公司將組織發貨。

在合同設備裝載完成后8小時內，用傳真將詳細裝箱清單（合同設備名稱、規格型號、數量、毛重、體積）車牌號、件數、啟運日期、預計到貨日期傳真至買方，以便買方做好收貨準備。

二、包裝及貯運

本次產品或設備，我方計劃將采用木箱包裝運輸，發貨組首先對包裝運輸方案進行設計評審、對包裝方案進行震動測試，確保包裝牢固可靠，不致在運輸途中包裝損壞。

閥門應到貨時應干凈，干燥，無污垢，金屬碎屑等異物，不銹鋼閥門應具有光澤。

閥門應采取適當保護措施以承受海路/陸路運輸并能儲存至少18個月。材質應采取適當措施保護以應對各種不利環境因素。例如：潮濕，雨季，沙塵，泥漿，鹽分較高的環境等。

閥門應處于全關位置供貨。

閥門端部應用木質或厚實的塑料蓋板保護。

奧氏體不銹鋼閥門在運輸及儲存過程中應防止氯離子侵蝕。

每套擰入式螺栓應與相對應的閥門一起包裝供貨。擰入式螺栓的包裝上應注明辨別號及閥門尺寸并采取適當措施防銹。產品（設備）包裝和標記符合GB191-2000 《包裝儲運圖示標志》和GB/T1338《幾點產品包裝通用技術條件》的規定，并符合防潮、防濕、防震、防銹、防腐蝕等標準，危險品包裝標準按國家對危險品包裝標準執行。

我公司裝箱人員將在每個包裝木架的適當位置黏貼中文嘜頭，嘜頭包含如下內容：合同號、收貨人、目的地、產品（設備）名稱、件數、毛重/凈重、尺寸、箱號或部件號，嘜頭用A4紙打印，并過塑確保不會被淋濕。同時如需吊裝，將在吊裝處以耐用油墨刷上醒目且不褪色的吊裝標記。

運輸前將對于閥門整體進行清理清洗，內部噴涂防銹油，外部進行底漆+面漆的防腐處理。便攜式閥門啟閉裝置裝入帶干燥劑的氣密包裝袋內，在放入包裝箱前，襯墊減震材料并用壓條固定，以確保不致在運輸和保管期間損壞，并防止受潮和浸水。

包裝箱中有裝箱單、明細表、產品出廠證明書、合格證、質檢記錄、隨機技術文件及圖紙。

1.該閥即可在水平管道上安裝，也可在豎直管道上或傾斜管道上安裝，空間許可時，優先采用水平管道安裝，方便安裝于維修;當閥門口徑大于DN600時，在水平管道上安裝時，應使閥軸處于水平位置，防止閥板因自重太大，使閥軸下端卡環變形或移位，影響密封效果或增大啟閉力矩。當閥門口徑大于DN1000，并需要在水平管道上安裝時，可設置安裝底座，用戶若有此要求時，訂貨時應明示，否則產品不帶安裝底座。
2.本閥門前后1/2DN長度內的管道上不能有縮徑、彎管、波紋管、閥門等，以防本閥開啟時與蝶板碰撞。
3.有關電動、氣動、液動執行裝置的情況請參閱這類裝置制造商提供的使用說明書，

試驗和檢驗

除非另有規定，設備的試驗和檢驗應遵照圖紙中規定的標準進行。

供方應向買需方提供所有的檢驗和試驗報告。

21.1、氣密和試壓檢驗
