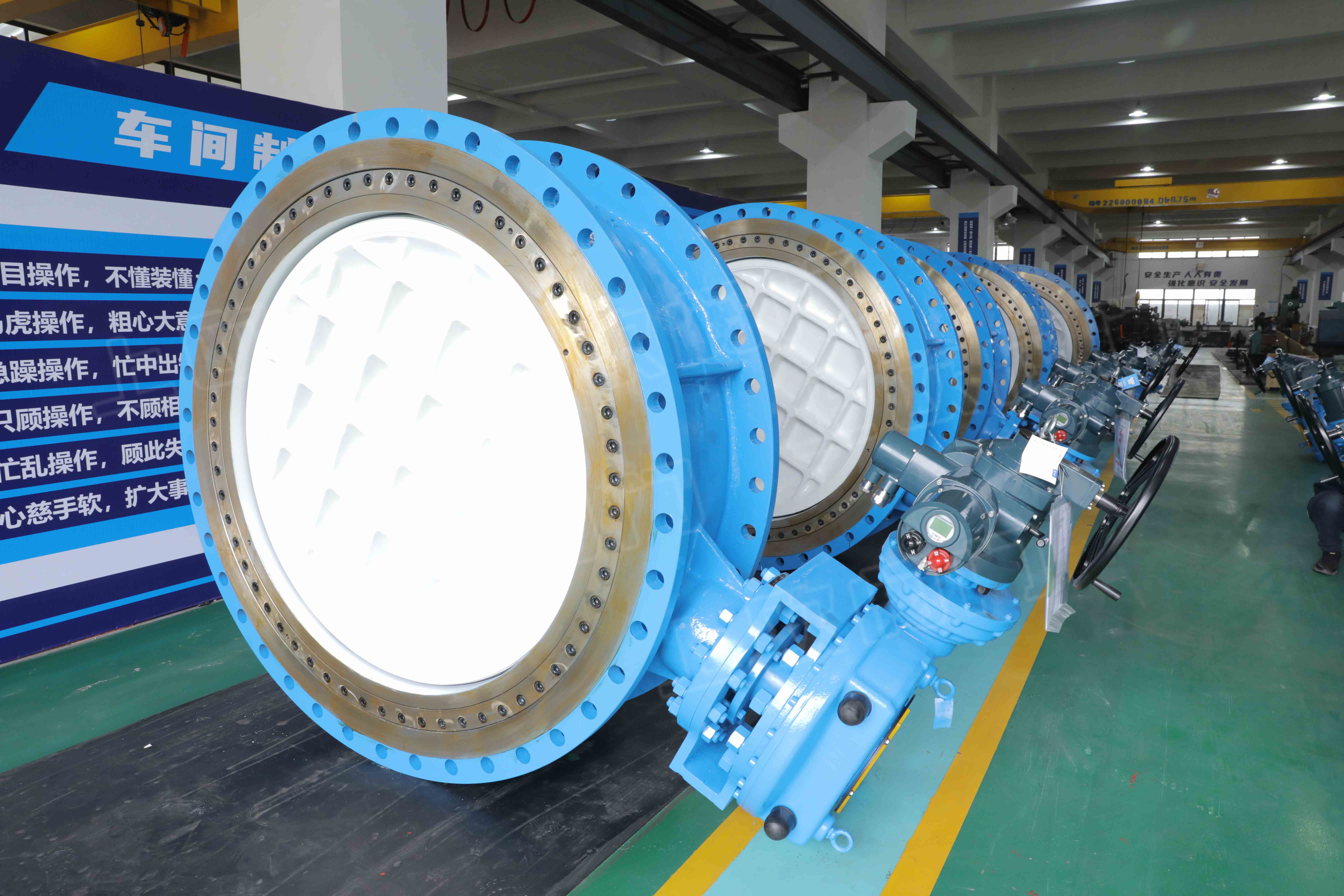

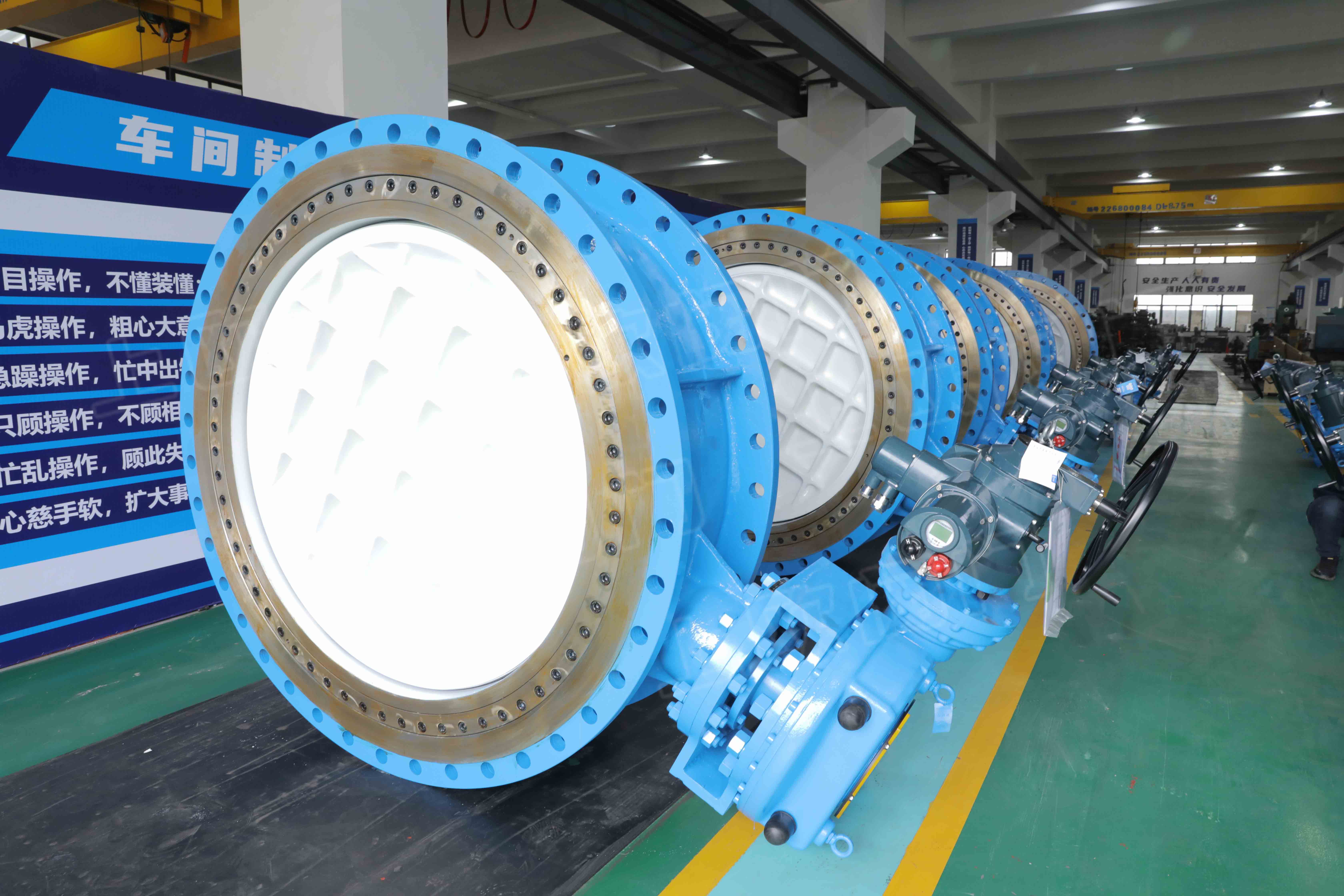

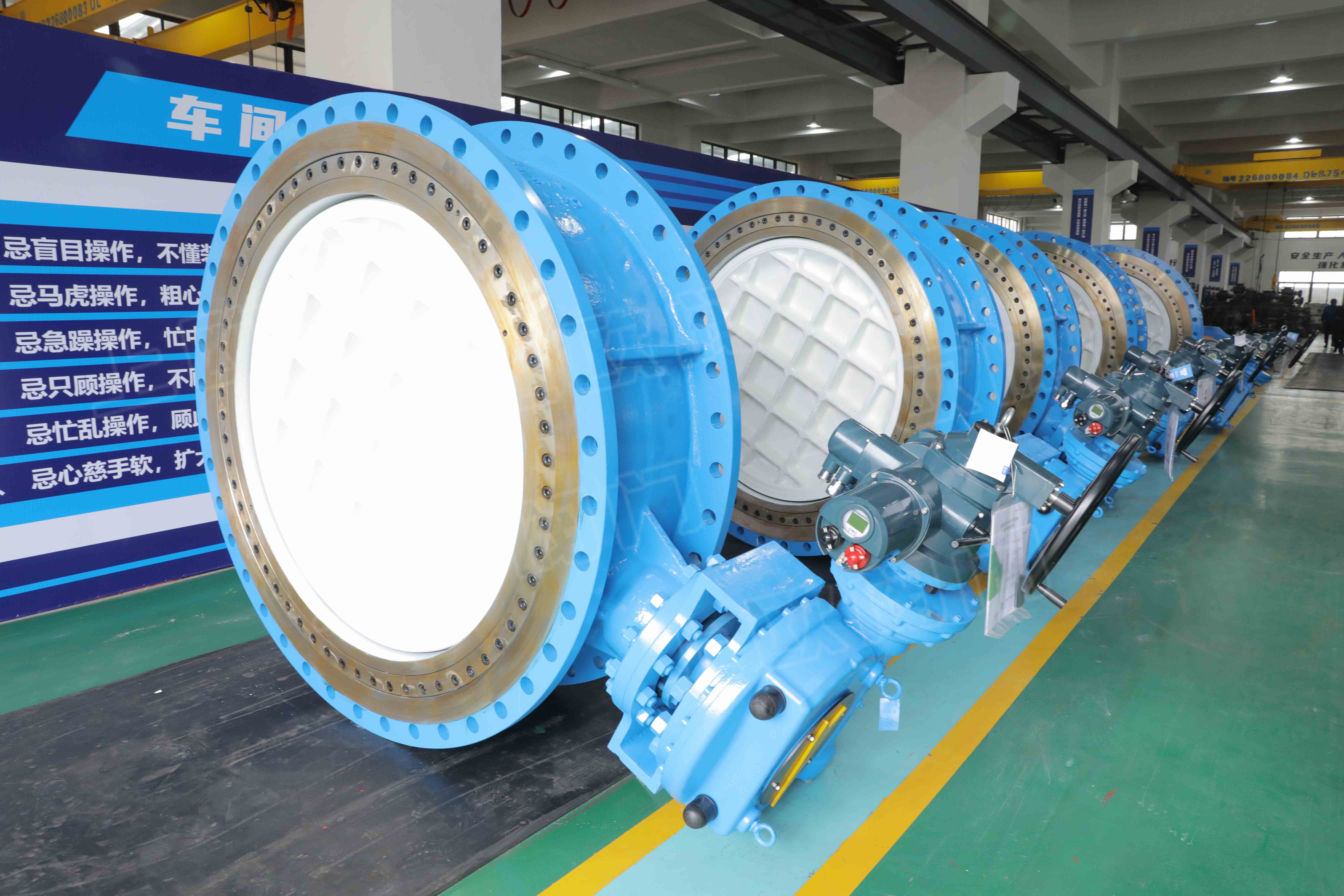

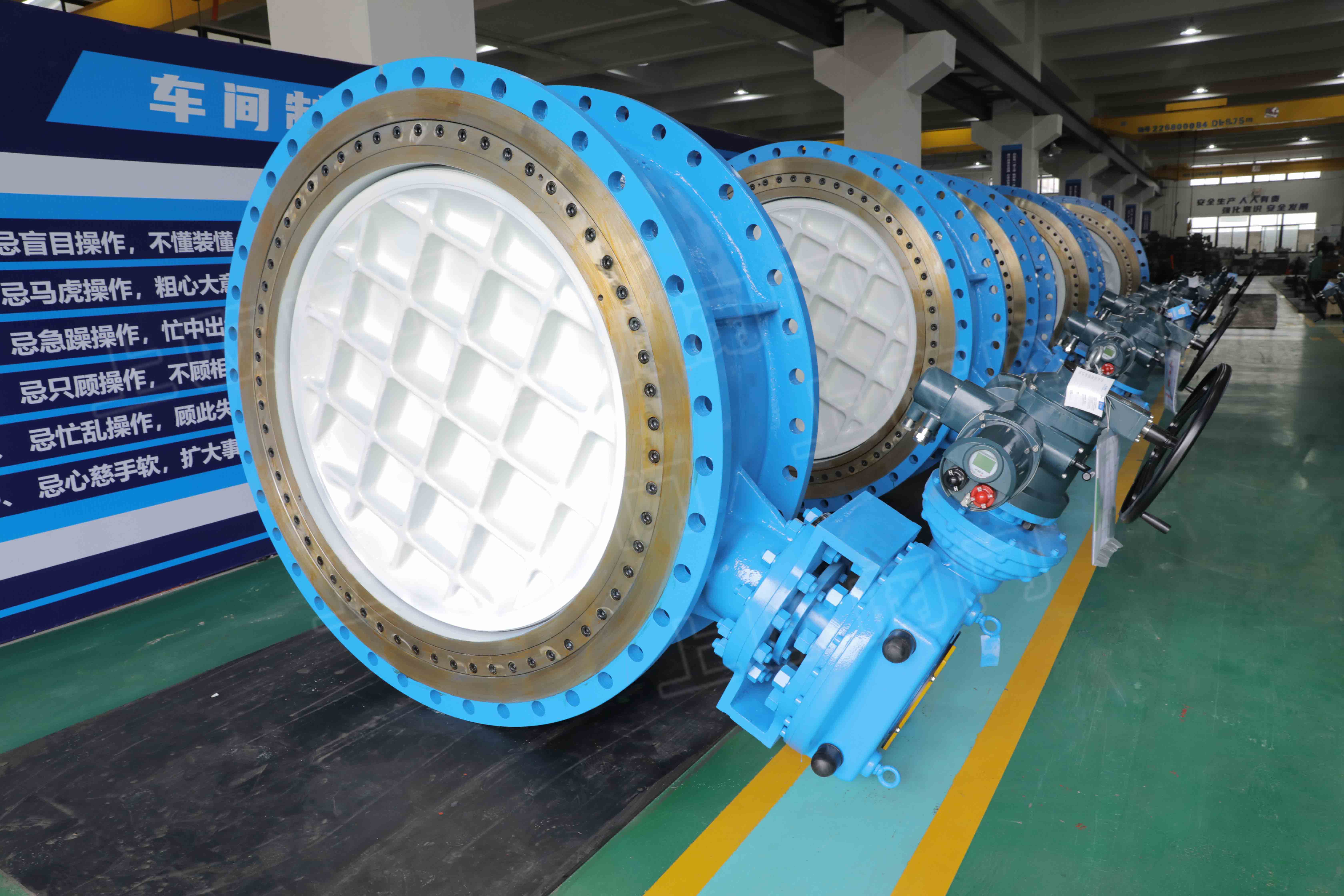

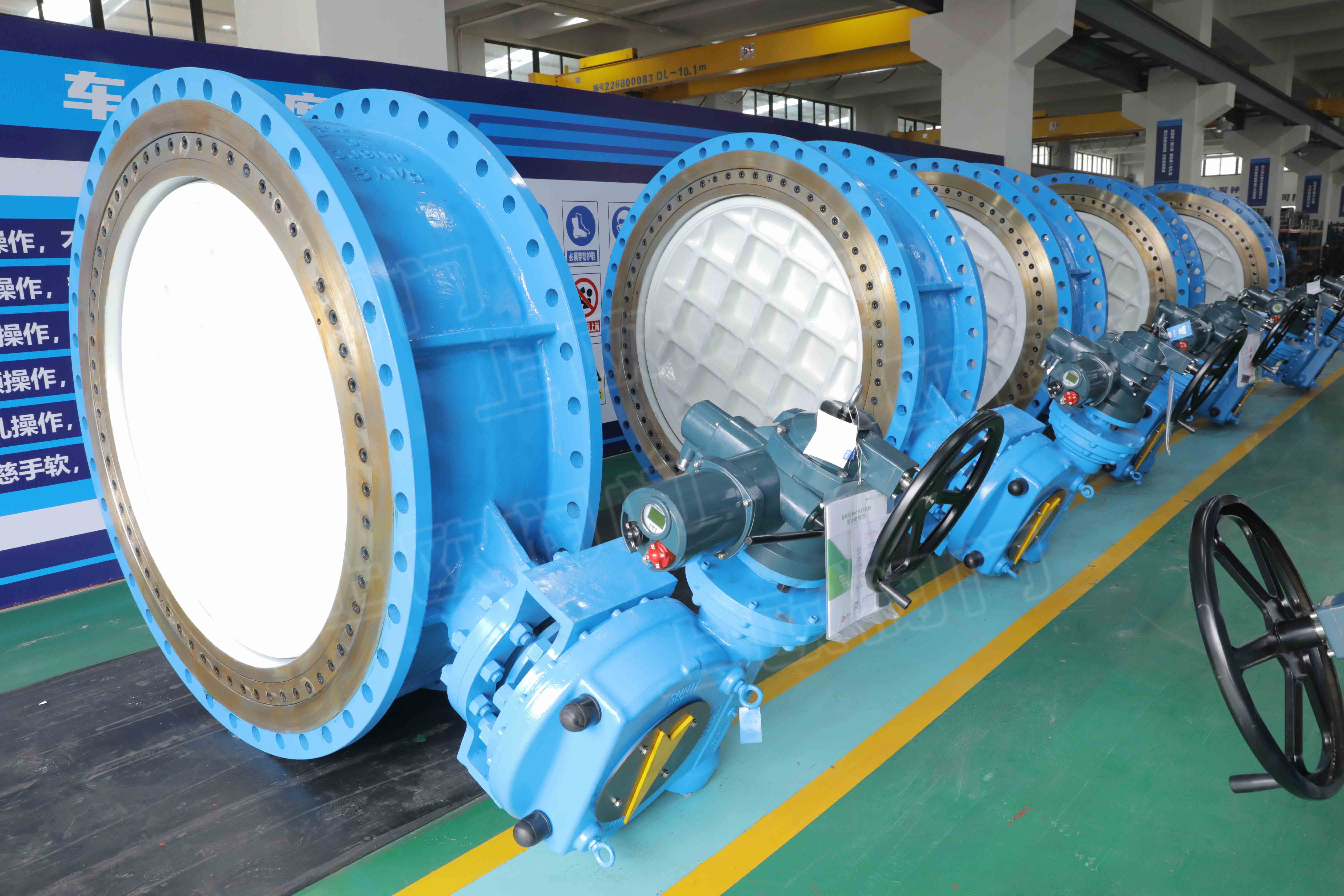

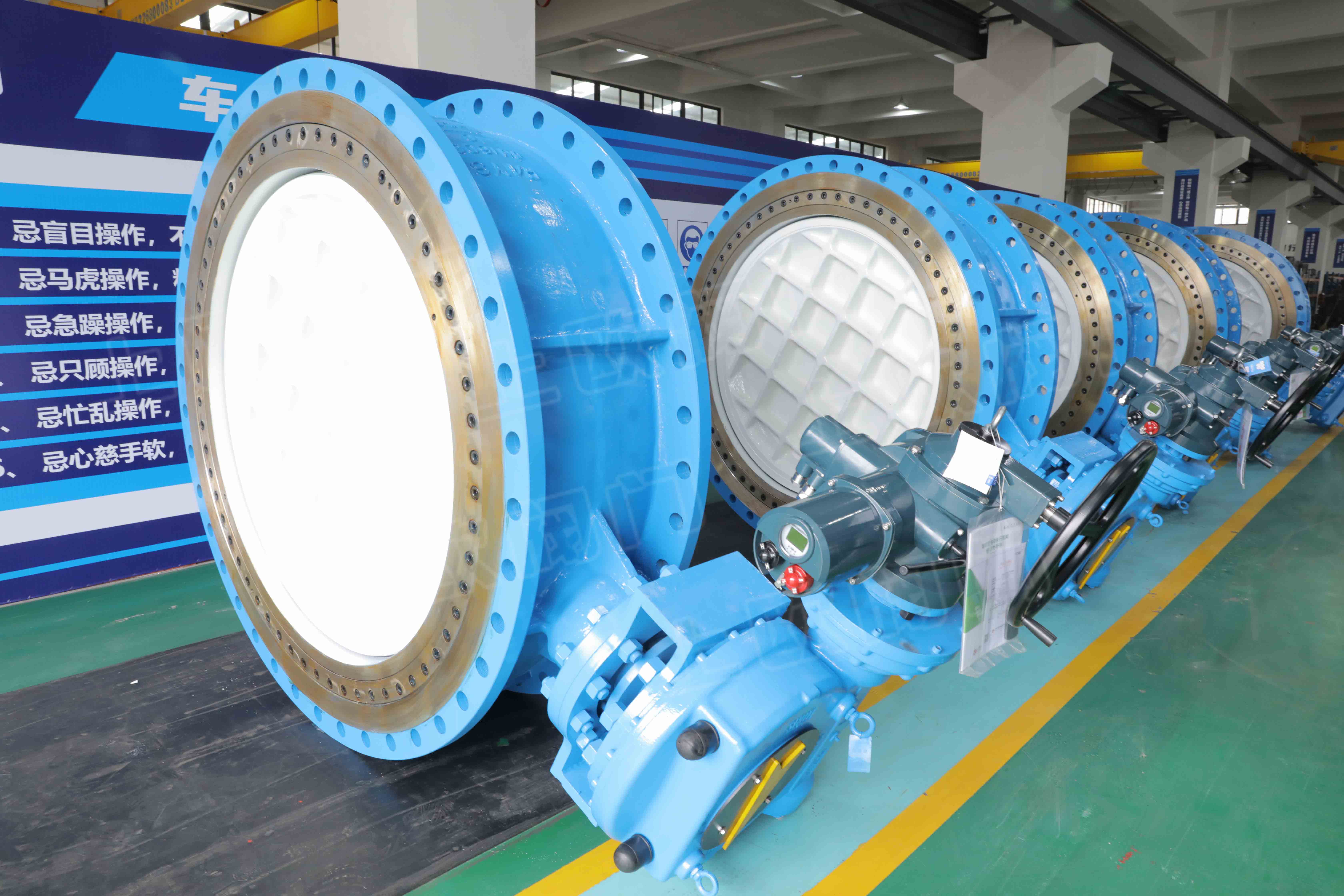

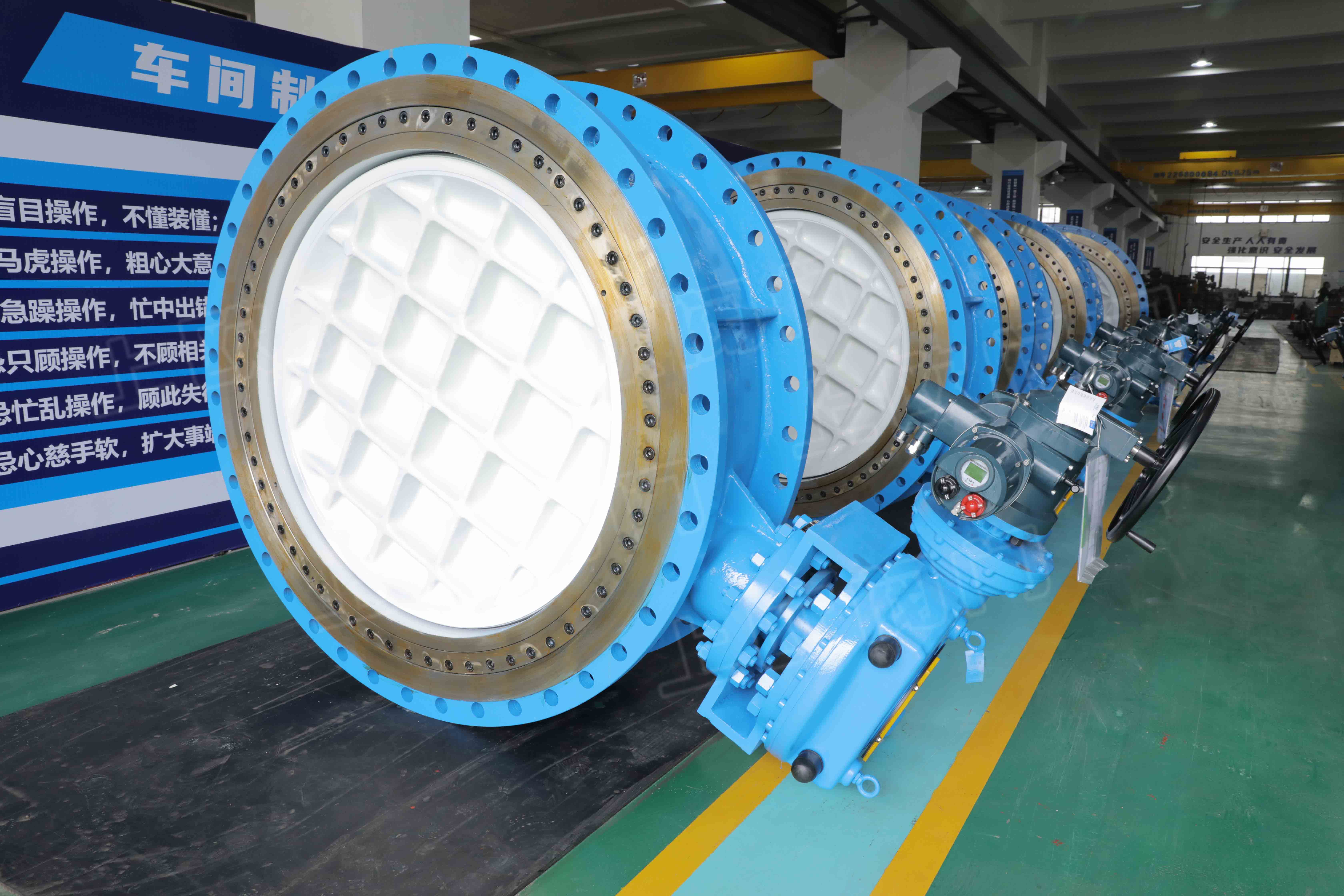

GWXDF不銹鋼旋球閥是結合球閥的優越密封性能與蝶閥的優勢結構性能研發而成，其即擁有球閥優越的密封、可調節、使用溫度高、壽命長的實用優勢，又具備蝶閥體積小、重量輕的結構優勢。其實質為蝶式結構偏心半球閥，其安裝優越于半球閥和固定球閥。

GWXDF不銹鋼旋球閥其實質為蝶式結構偏心半球閥，其安裝優越于半球閥和固定球閥。密封原理結合了固定球閥的前端密封與偏心蝶閥的強制密封，從而實現了流體切斷。在水泵停止運轉，管道出水壓力高于進水壓力的情況下，正確使用旋球閥能夠有效的阻止回水倒流，這也是蝶閥和半球閥不具備的功能。旋球閥在正副兩個密封面上可根據不同的硬度需要運用超音速等離子噴涂、真空保護滲復堆等先進工藝形成馬氏體不銹鋼、奧氏不銹鋼、硬質合金等梯度功能材料。

1. 除非特別指定，閥體的最小厚度及溫度-壓力等級應按相關標準執行。如果閥門要求對密封材料有限制，供貨商應明確在標書中表述這些限制，并在銘牌上注明使用溫度限制。
2. 當特殊注明時，防火試驗根據相關標準進行。閥門試驗及檢驗標準：AP1598。
3. 閥體連接螺栓用螺紋應根據相關規范執行，任何替代方案應征得需方同意。
4. 閥門各部分操作系統動作靈活可靠，無卡澀現象，行程控制和開度指示準確。雙向硬密封旋球閥開度限位裝置應可靠，開度標志要求準確明顯，保證開度指示與實際閥板位置一致。
5. 法蘭式旋球閥應為整體法蘭式，不接受焊接法蘭式閥體。
6. 旋球閥要求具備雙向密封及承壓能力，正反向承壓能力須相同，密封試驗壓力為系統設計壓力的1.1倍，閥門在生產制造廠試壓時主承壓方向為不利于閥門密封的方向，主承壓方向須標示在閥體表面上。
7. 閥體的強度試驗壓力為系統設計壓力的1.5倍。
8. 旋球閥閥桿和閥瓣的連接在口徑小于等于DN1000mm以下需采用花鍵連接或鍵連接，口徑大于DN1000mm以上使用內六方連接。
9. 旋球閥閥瓣和閥座密封副采用耐磨合金堆焊密封，旋球閥要求需具備自動補償功能。
10. 旋球閥閥座需采用浮動式閥座，閥座結構須采用從閥門法蘭面外側安裝的結構，且閥座須采用閥座壓蓋的形式，閥座壓蓋和法蘭外側為同一側，同時采用螺釘把閥座壓蓋壓緊固定，以保證雙向密封的有效性。
11. 旋球閥鑄件口徑小于等于DN600采用精鑄鑄造，口徑大于DN600的采用樹脂砂鑄造，以保證鑄件的剛性和強度。
12. 渦輪操作的閥門應配有制造商標準的封閉式全天候渦輪操作機構。
13. 要求閥芯密封面為球形，閥座密封面為錐形，密封副構成切線密封，使閥芯具有中心自動定位，剪切等功能；旋球閥球面需采用專業研磨裝備進行研磨，閥門的軸承形式為無油自潤滑軸承。
14. 閥板密封面與閥板為一體結構，即閥板密封材質直接堆焊到閥板上以延長閥門密封使用壽命,閥板密封面不得采用密封圈結構。

1、設備制造按國家最新標準、規范執行，同時，圖樣上所標注的各項技術要求，也需同時滿足。焊接必須在清潔場地內指定區域進行。

2、焊接工藝及焊接工藝評定

設備焊接時應制定焊接工藝評定，焊接工藝評定應符合NB/T47014-2011標準及JB/T4756-2006附錄B；

3、焊接基本要求

3.1、人員資格

所有焊接操作人員均取得相關部門頒發的焊接資格證書，在焊接質量控制方面嚴格把關，做到焊工全部持證上崗。

3.2、焊接設備

氬弧焊機、埋弧焊機、窄間隙埋弧焊機等。

3.3、焊接材料

所用焊接材料除滿足相關焊接材料標準或產品規格書的規定外，還應滿足下列附加條件：

（1）應依據主體材料的化學成分和力學性能，選用焊接性能良好、熔敷金屬化學成分穩定的焊接材料，來保證焊接工藝評定合格和設備的最終焊接質量。

（2）所有焊接材料均有合格的質量保證書。

（3）焊材使用前按照焊材廠家推薦的最佳烘干溫度和時間進行烘干。使用過程中用保溫桶或保溫箱保溫。

（4）焊材品牌選用按需方提供的品牌清單選取。

3.4、焊接保護氣體

焊接時惰性保護氣體（如氬氣、氮氣等）露點不高于-50℃，純度不低于99.99%并符合GB/T4842。

3.5、施焊環境

焊條、焊劑及其它焊接材料的貯存應保持干燥，相對濕度不得大于60％，且每天作好記錄，有關人員進行檢查。當施焊環境出現下列任一情況，且無有效措施時禁止施焊，檢驗人員應進行監督檢查。

a.施焊時風速大于10m/s；

b.氣體保護焊時風速大于2m/s；

c.相對濕度大于90%；

d.雨、雪環境；

e.焊接環境溫度低于5℃；

施焊前，焊材按要求進行烘干和保溫，不得使用生銹或油污焊條。

焊工必須嚴格遵循焊接工藝規范，認真作好焊接記錄，對其的真實性、一致性負責，檢查人員監督簽字認可。

3.6、坡口準備

縱縫機械方式加工單面“V型”坡口，接管與封頭、筒體開孔機加工單面U或V型坡口，焊前坡口兩側打磨清理去除油銹等雜質，保證坡口裝配間隙，單面焊必須保證根部全焊透結構。

3.7、施焊前的清理

焊件在焊前必須徹底清除焊接處和焊絲表面的氧化物、油污等低熔點雜質，坡口表面及兩側各50mm范圍內采用丙酮擦洗干凈。

3.8、定位焊的控制

定位焊焊工必須持證上崗，注意必須嚴格控制焊前坡口組裝的錯邊量在要求范圍之內。定位焊縫在始焊前或是完全除掉后，或是在其始、終端經打磨或采用其它適當?shù)拇胧?，使之與焊道充分熔合。定位焊道的長度原則上應大于35mm，并應有適當?shù)拈g隙和尺寸，以免在拼裝及正式焊接時斷裂。焊道起弧只能在引弧板或熔化道上進行；引（收）弧板的尺寸、材質、焊裝需符合焊接操作要求。

4、設備制造后的表面處理

所有設備外壁應除去油污、焊接飛濺物、氧化皮、焊渣、鐵銹和其它外部雜物。

1. 供方應向需方提供所有的檢驗和試驗報告。

1、質量保證期限為：安裝調試驗收合格后12個月。

2、在質保期內，因設備本身出現任何質量問題的損壞，供方應48小時內到現場進行免費維修或更換。

3、設備設計使用壽命為**年，設備的制造質量為供方終身負責。需方對供方試驗和驗收出廠等環節進行監造，供方應積極配合而不得以任何理由拒絕。本技術協議的規定和需方監造要求，不免除供方對合同設備的性能、結構、設計、計算、加工、制造和產品質量的任何責任。

1、監造進度表

請供方列出從設計、制造到運抵現場的詳細進度表，便于監造人員能及時了解及把控進度。（技術協議簽訂后3個工作日提供）

2、供方須按本技術協議的規定，按照相關的制造檢驗標準的要求進行質量控制及試驗。嚴格的按所提供的施工圖編制具體施工計劃和施工工藝。

3、設備的制造全過程接受當?shù)丶夹g監督部門和需方委派代表的監檢。

4、供方提供的所有技術文件中的文字和計量單位，均采用中文和國際單位。

5、嚴格按設備制造質保體系進行制造和驗收。

6、制造中應確保設備在所使用場合運行的安全性，制造過程中有可靠的安全措施做保障。具體考慮以下方面：

6.1、受壓元件焊接的焊工必須持有國家勞動部門頒發的焊工合格證，焊接施工必須有焊工焊接記錄。

6.2、設備制造完畢后，按設備施工圖中技術要求進行壓力試驗。

7、設備制造嚴格按既定的工藝控制步驟進行，施工中工藝文件要認真如實的填寫，工藝文件不得少于以下內容：

產品零件明細表；外協、外購件清單；零部件加工工藝流轉表；焊接工藝卡；熱處理工藝卡；通用工藝守則；工裝設計文件；無損檢測報告。

8、供方嚴格進行廠內各生產環節的檢驗和試驗。供方提供的合同設備應簽發質量證明、檢驗記錄和測試報告，并且作為交貨時質量證明文件的組成部分。

8.1、檢驗的范圍包括原材料和零部件的進廠，部件的加工、組裝、試驗至出廠試驗。

8.2、供方檢驗的結果應滿足技術協議中的要求，如有不符之處或達不到標準要求，供方應積極采取措施處理直至滿足要求，同時向需方提交不一致性報告。設備制造完畢后，按設備施工圖中技術要求進行壓力試驗。

9、焊接接頭對口錯邊量和焊縫外觀質量要求高于國家標準的檢驗要求，減少局部應力，焊縫表面不允許存在咬邊。

10、殼體A、B類焊縫應按確認的施工圖要求無損檢測。焊接接頭的坡口面必須采用機械方法加工。

11、設備制造過程中應嚴格控制焊縫錯邊量，確保設備組裝、制造質量。

12、設備焊接過程必須進行嚴格的焊接保護措施，嚴格遵守工藝紀律，嚴格控制焊接過程中層間溫度。

13、焊接接頭對口錯邊量和焊縫外觀質量要求高于國家標準的檢驗要求，減少局部應力。

14、水壓試驗用水應潔凈，水溫不得低于5℃。試壓合格后應立即將水排盡并用壓縮空氣吹干或烘干。

15、檢驗和試驗規定

16、供方對所供設備的質量全面負責，供方在通知需方后可以進行其認為必要的檢驗和試驗。

17、產品生產過程中的主要階段的檢驗和驗收供方應邀請需方派員參加，主要材料采購，需經需方驗證。在質量控制點，供方應以書面的形式通知需方，在需方檢驗人員到場或提供有效的檢驗資料并取得需方的書面認可后方可進行下一階段的工作。

18、設備出廠前在需方組織的最終檢驗時，需方有權利檢查設備整個生產過程的質量檢驗及試驗的記錄，并有要求供方進行解釋的權利。

19、供方應向需方監造代表提供必需的辦公條件和便利的食宿條件。
