當前位置：首頁 > 產品中心 > 液控閥門系列 > 液控水電球閥 > 水電球閥
水電球閥設計結構合理,強度高,在高流速下無任何震動,能按程序開啟,在開啟時流道完全暢通,在運行時水損小,斷電（或通電）時自動按預先設定的時間和角度,分快關,慢關兩階段關閉,適用于水,海水,油品,噴煤粉,焦?fàn)t煤氣,含塵氣體等介質,可在泵的出口或管路中起止回和截止功能用.

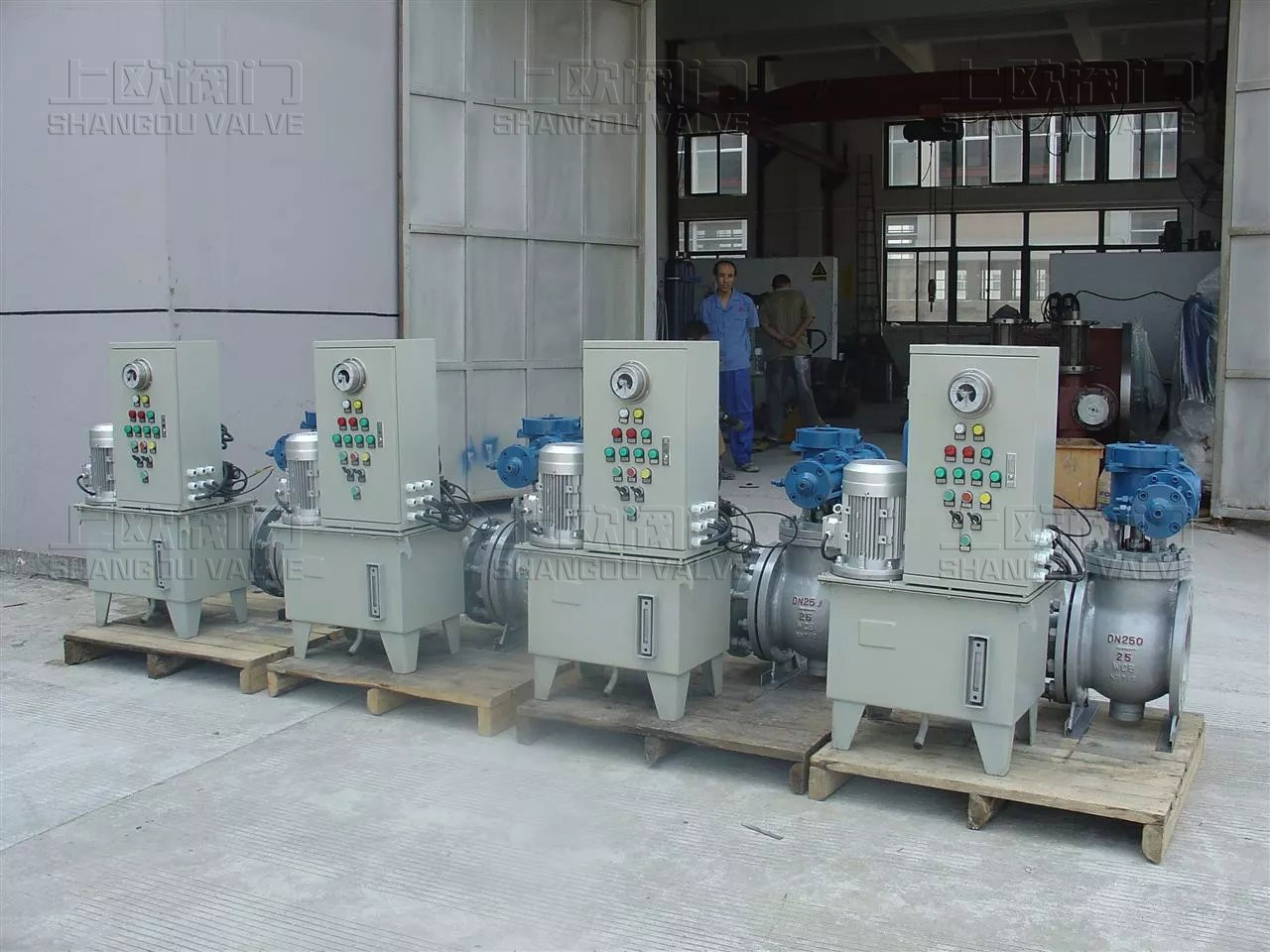

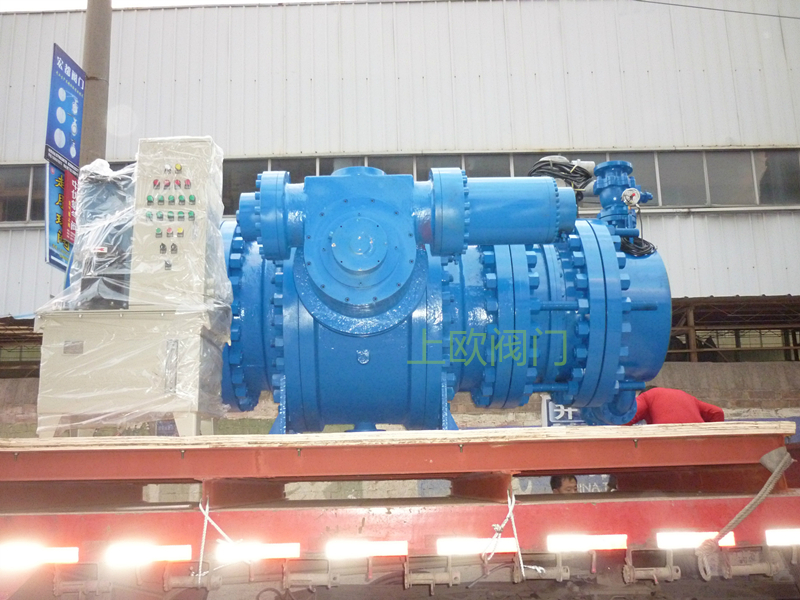

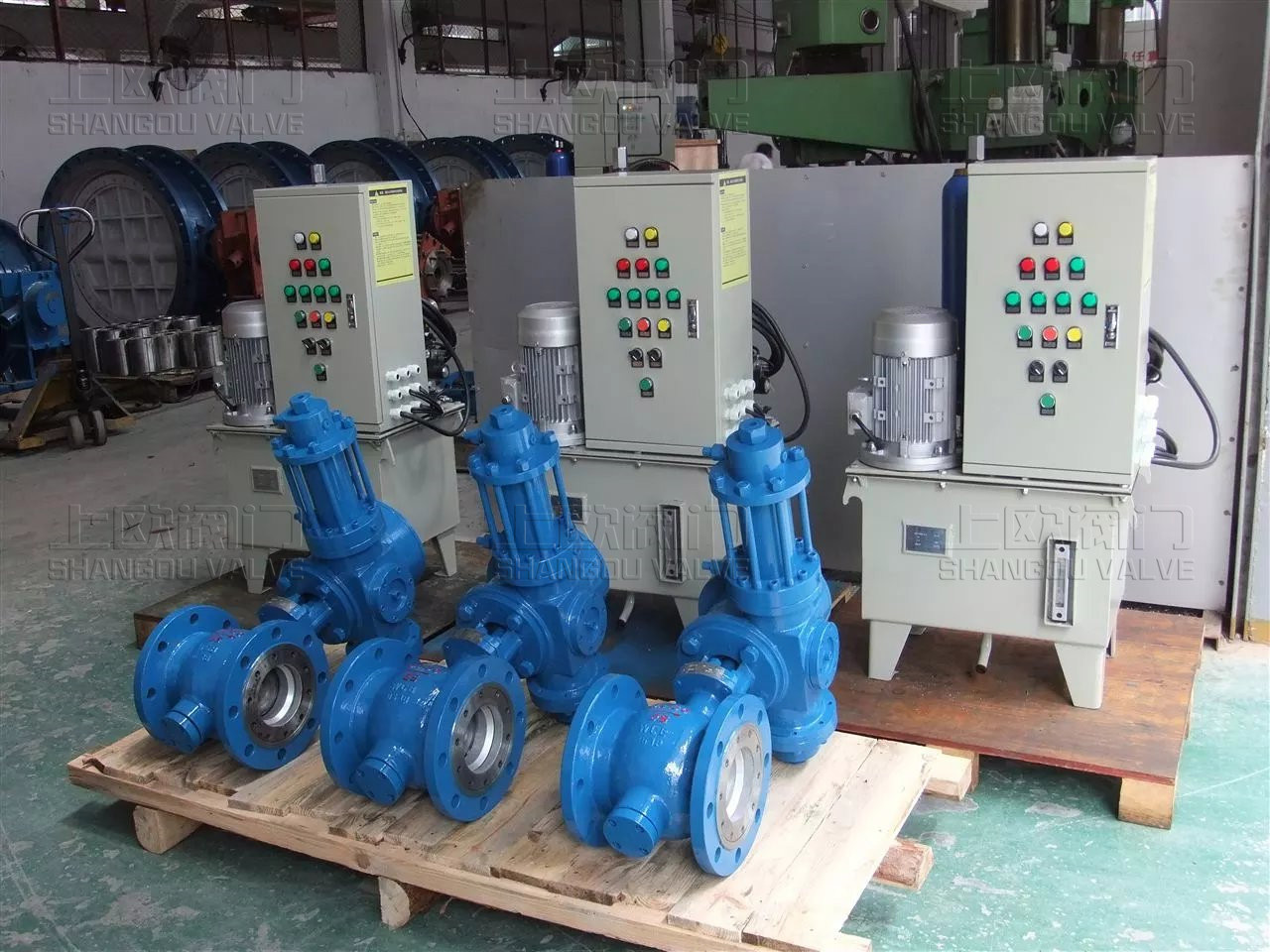

更新時間：2022-07-11 15:03:58 瀏覽次數：1669水電球閥是一種不需要動力而靠重錘的勢能自動關閥的閥門，適合水力發電，揚水工程，油氣輸送管道因故障需要緊急關閉沒起到管道斷流做用，關閉由快-慢兩段完成，即滿足了快速關閉的要求，又能避免介質流動的水錘危害；從結構看，采用三段上密封(進口密封+出口密封)密封性能可靠，維修方便，流阻系數比其他類型閥門(如閘閥、蝶閥等)小，運行耗能少，效率高；從控制機理看關閥時，靠重錘勢能，較電動、液動，不需常備動力電源，液動重錘球閥，可現場操縱，也可匹連PLC實現遠控，實現少人或無人操作運行，該液控重錘球閥配置雙泵（電泵+手動泵）系統，在無動力源的情況下，可手動開啟或關閉球閥。
JB/T7745-95；
GB/T12237-89；
GB/T14478-93；
GB/T13927-92；
GB/T9113.1~12-2000；
GB/T13402-92；
GB/T12221-89；
JB/T79.1~4-1994。
注：可采用其他有關標準和國外標準，法蘭尺寸可按用戶要求制造，但是必須在訂貨合同中注明。
水電球閥設計結構合理、強度高，在高流速下無任何震動。能按程序開啟，在開啟時流道完全暢通，在運行時水損小，斷電（或通電）時自動按預先設定的時間和角度，分快關、慢關兩階段關閉，適用于水、海水、油品、噴煤粉、焦?fàn)t煤氣、含塵氣體等介質，可在泵的出口或管路中起止回和截止功能用。
水電球閥具有以下特點：
1、可取代水泵出口截止閥和止回閥，并集機、電、液于一體，占地面積??；
2、閥門開啟或關閉過程中，閥座和球冠沒有相互摩擦，閥門使用壽命長；
3、閥門開啟關閉不受淤泥和雜物影響，適用與泥漿水工況；
4、采用金屬和非金屬兩道密封，自密封性好，水壓越大，密封比壓也越大；
5、自動化程度高，可就地、遠程及聯動控制；
6、電氣系統可采用PLC智能控制系統，也可以采用普通型繼電器式系統；
7、液壓系統電機功率小，工作效率高，保壓性能好，油泵啟動間隔時間長；
8、有明顯的開度指示和機械限位調節機構，行程開關裝置防水防塵設計，不外露，性能穩定，使用壽命長；
9、電氣操作界面人性化、多樣化，可設計普通按鈕式、文本式、觸摸屏式，也可根據客戶的需要，設計的人機操作界面。
|
零件名稱 |
材 料 |
|
閥 體 |
WCB |
|
左 體 |
WCB |
|
球 體 |
WCB |
|
密封副 |
不銹鋼/不銹鋼 |
|
閥 軸 |
不銹鋼、碳素鋼 |
|
滑動軸承 |
CSB復合材料 |
|
填 料 |
柔性石墨 |
|
墻 板 |
碳素鋼 |
1、適用于介質為含泥沙的水，溫度-28~80℃的水電站時水管道上作為啟閉裝置，只能全開、全關，不能作調節用，具有流阻小、啟閉靈活、安全可靠、操作方便等優點。
2、采用雙密封環的活塞止水環結構，分上游檢修密封和下游工作密封。在環形閥芯的上下游密封位置均設置有密封環，通過液壓系統推動活塞止環與其壓緊，實現密封。正常關閉球閥時，下游工作密封關閉，順利止水，而在檢修或更換下游工作密封時，上游檢修密封關閉，并由機械鎖定裝置鎖定。
3、操作機構為液壓操作機構(直缸接力器)，直缸接力器為活塞--撥叉機構，設置有手動鎖定裝置、主閥位置信號指示裝置以及手動鎖錠投入或撥出信號指示裝置。手動鎖定裝置能抵擋接力器的最大操作壓力，避免閥門誤動作。
4、在球閥的上、下游密封環上，分別設置了位置行程開關，通過電路接至中控室后，能夠準確地了解密封環所處狀態，以便能夠準確地操作接力器開關閥門。
5、主閥上游通過閥前短管與進水管道焊接，下游通過伸縮節與水輪機蝸殼連接，以便于安裝和檢修液動球閥(主閥)，伸縮節調整。
6、主閥設置有旁通生產管道，其目的在于開啟主閥前使閥門上下游端的壓力平衡，減小主閥啟閉力矩。旁通閥為--液動球閥，在液動球閥前設置-手動閥門，用于檢修旁通液動球閥。
7、在伸縮節頂部設置有DN80的楔式閘閥，在壓力鋼管向下游水輪機充水時，該閥門完全打開，將水面的空氣排除。在球閥底部和伸縮節度部均設置有DN80mm，PN4.0MPa的手動閘閥，用于在檢修水輪機等時充分排除閥門體腔內的污物和蝸殼內和積水。
8、在接力器的開關兩個進油口處分別設置了兩具節流閥，使閥門的開啟和關閉時間可以根據顧客要求進行調節。
