當前位置：首頁  >  產品中心  > 液控閥門系列 > 液控止回蝶閥 > 液控止回蝶閥

PRODUCTS 產品目錄

液控止回蝶閥

  • 產品簡述：

    液控止回蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門，安裝時請注意閥門關閉狀態承壓方向。


    更新時間：2021-12-24 10:56:41
    瀏覽次數：1579
產品概述

液控止回蝶閥按照控制系統則分為普通蓄能器式(X)和蓄能器式鎖定型(XS)，主要由閥門本體、傳動機構、液壓站、電控箱等四部分組成，閥門本體由閥體、碟板、閥軸、密封組件等零件組成，傳動機構主要由液壓缸、搖臂、支撐側板等連接、傳動件組成，是液壓動力開、關閥門的主要執行機構，液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。

產品特點

1、靠兩個蓄能器蓄能，無外來能源時可自動關閥。
2、密封可靠、流阻系數小。
3、采用PLC智能控制系統，可實現文本、觸摸屏等多種人性化操作界面。
4、可以實現遠程、本地控制。
5、能按預定程序?qū)崿F(xiàn)與其他管路設備聯動操作。
6、具有快、慢可調的關閉功能。
7、具有截止、止回功能。
8、關閉時能實現緩閉功能，有效消除水錘危害，保護水泵及網管系統的安全。

產品類別及結構特點

按照控制系統則分為普通蓄能器式(X)和蓄能器式鎖定型(XS)
1、主要由閥門本體、傳動機構、液壓站、電控箱等四部分組成
2、閥門本體由閥體、碟板、閥軸、密封組件等零件組成。
3、傳動機構主要由液壓缸、搖臂、支撐側板等連接、傳動件組成，是液壓動力開、關閥門的主要執行機構。
4、液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。
5、手動泵用于系統調試和特殊工況下的閥門啟閉。
6、流量控制閥用于開閥時間調節。
7、傳動液壓缸設有快關時間調節閥、慢關時間調節閥和快、慢關角度調節。
8、系統中，兩個蓄能器互為備用，為閥門啟閉提供主動力源。
9、閥軸采用長、短軸結構均可。
10.一般采用臥式布置；也可根據用戶要求采用立式布置。
11、液壓站、電控箱與閥門本體可以是整體安裝，也可以分開安裝。用戶未作特殊說明時為整體式裝。采用立式布置時均為分體式安裝。
12、液壓系統電磁換向閥控制特征一般為正作為型，既電磁閥得電蝶閥門閥、失電蝶閥關閥；反之則為反作用型，即電磁閥失電蝶閥開閥、得電蝶閥關閥。常規配套電磁換向閥為正作用型，采用煩作用型應在訂貨時說明!

連接尺寸
DN PN L L1 L2 L3 L4 法蘭連接尺寸
400 0.6 216 556 1449 320 440 GB/T17241
GB/T9113
1.0 216 556 1449 330 440
1.6 216 556 1449 345 440
450 0.6 222 556 1449 370 440
1.0 222 556 1449 380 440
1.6 222 580 1449 395 490
500 0.6 229 580 1449 400 440
1.0 229 580 1449 410 490
1.6 229 580 1449 425 490
600 0.6 267 580 1449 440 490
1.0 267 580 1449 460 490
1.6 267 625 1820 470 490
700 0.6 292 625 1449 436 490
1.0 292 625 1820 550 545
1.6 292 625 1820 570 545
800 0.6 318 625 1820 625 490
1.0 318 625 1820 640 545
1.6 318 625 1820 660 545
900 0.6 330 625 1820 700 545
1.0 330 625 1820 710 545
1.6 330 675 1820 725 610
1000 0.6 410 625 1820 760 610
1.0 410 675 1820 770 610
1.6 410 675 2180 790 610
1200 0.6 470 675 1820 875 610
1.0 470 675 2180 890 610
1.6 470 729 2180 915 720
1400 0.6 530 729 2180 1000 720
1.0 530 729 2180 1020 720
1.6 530 781 2180 1045 960
1600 0.6 600 781 2180 1120 720
1.0 600 781 2180 1140 960

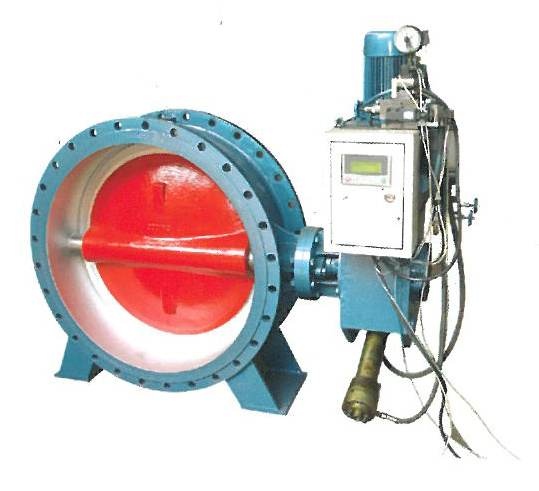

實物展示
