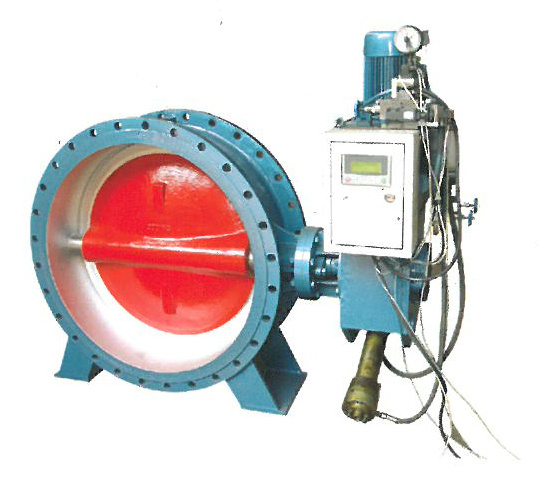

液控止回蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統。一般采用擺臂重錘結構，依靠重錘的勢能使閥門關閉，但擺臂重錘占用空間大，在擺動過程中重錘有可能脫落，對現場其他設備和人身安全構成嚴重威脅。同時維持重錘的勢能需要保證一定的油壓，而液壓鎖和液壓換向閥不可避免存在內漏現象，需要油泵經常的補油補壓來維持重錘的勢能和閥門開度，這樣增加了運行成本，減少了油泵的壽命。
液控止回蝶閥的升降重錘裝置由框架、扇形板、滑輪組、重錘、鋼絲繩和驅動油缸等組成。其特征在于扇形板的旋轉中心和驅動油缸的擺臂與閥桿相連接，在扇形板的弧邊上固接有鋼絲繩，鋼絲繩的另一端繞過滑輪組與重錘的上端相連接，所有機構均設置在框架內，結構比較緊湊。
閥門開啟時，利用液壓站供油舉升油缸的作用，通過擺臂驅動閥桿等零件帶動蝶板作逆時針90°旋轉，達到閥門開啟的目的。同時，升降式重錘結構動作即油缸的作用力也通過扇形板、鋼絲繩和滑輪組等零部件將重錘垂直提升到高位，將重錘的重力轉換為勢能，為關閥作好動力準備。
當閥門全開到位后，彈簧復位油缸動作，使限位塊伸出到鎖定位置拉住扇形板限位，形成機械鎖定初鎖。然后電磁鐵得電使電磁力克服彈簧力驅動拉鉤動作，拉鉤鉤住限位塊上的楔塊，形成電磁鎖定。
閥門關閉時，先通過電氣控制使機械電磁聯合鎖定機構取消鎖定，此時重錘的勢能通過鋼絲繩、滑輪組、扇形板、擺臂和閥桿等零件帶動蝶板按照預先調定的快關、緩行及慢關程序?qū)崿F(xiàn)關閉。
希望上述內容能夠幫助大家更好的了解本閥門。
