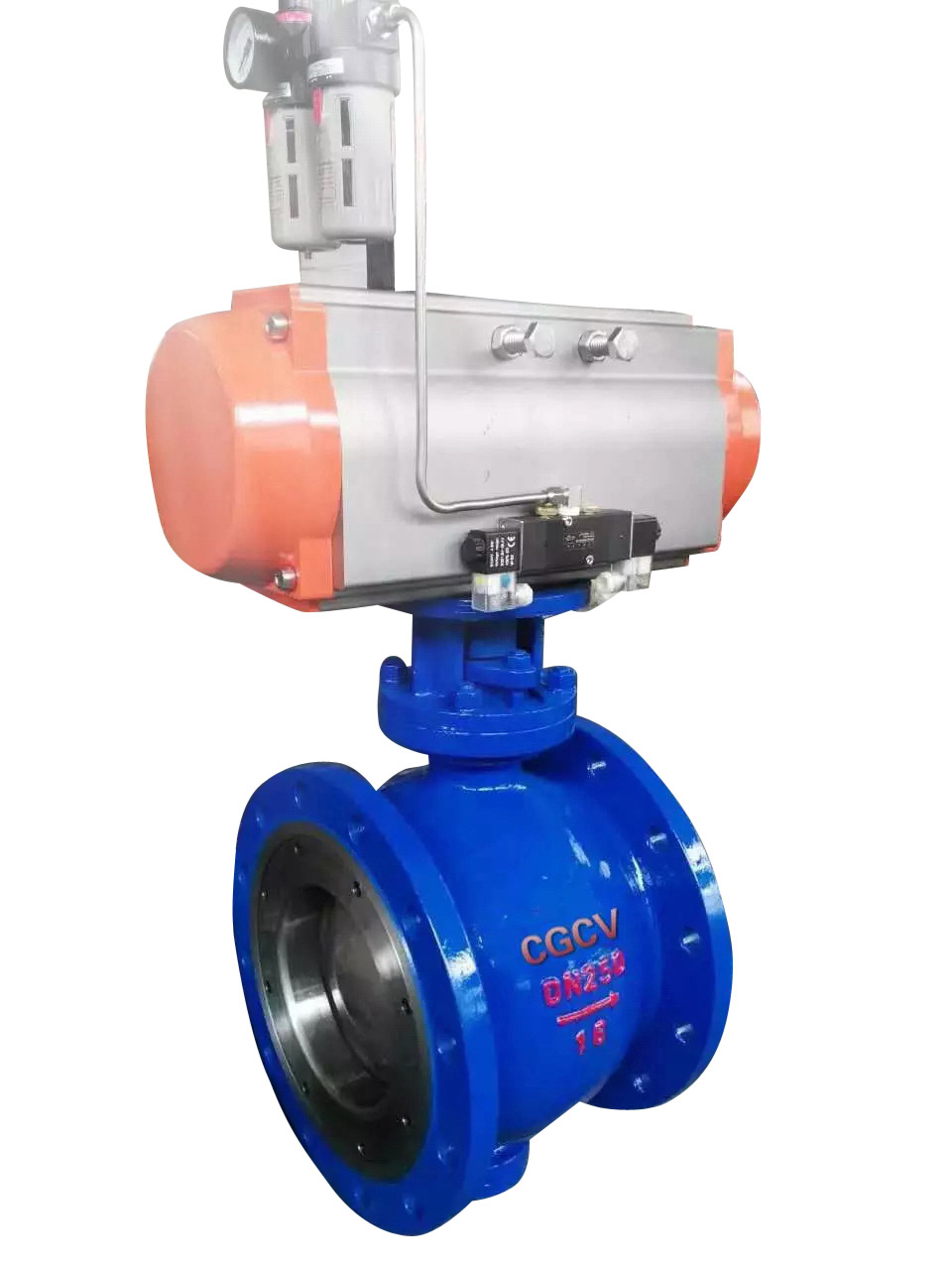

偏心半球閥是由閥體、偏心球體、主(從)動軸、上(下)軸套、球冠、壓圈、內(外)閥座等主要部件組成，其與管道的連接形式為法蘭連接，它通過轉動蝸輪機構，帶動偏心曲軸旋轉90°來實現閥門的啟閉，起到截斷介質的作用，該閥閥體及零部件采用不銹鋼材質，特別適合酸堿腐蝕類介質的輸送。
偏心半球閥由于采用機械凸輪原理，閥門關閉件從開啟時到關閉的過程中，作用在閥門密封面上的密封力是逐漸增加的，即關閉件表面與閥座由完全脫離到接觸，是逐漸增大密封比壓直至完全密封，反之亦然。這就大大改善了以往傳統球閥的密封狀態和密封效果；因此具有調節性能好，流通能力大，密封性能優，使用壽命長等特點。
下面要為您介紹的是使用偏心半球閥的過程：
1、開啟過程
?。?）在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
?。?）當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
?。?）閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
（4）直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
2、關閉過程
?。?）關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
（2）繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
?。?）快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
?。?）手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
希望上述內容能夠幫助大家更好的了解本閥門。
