液力自動閥適用于電力、冶金、石化、水司、市政、環保等行業，主要用于自動化給排水泵站的出水管上，由閥體、蝶板、調節閥、緩沖液壓缸等部件構成，外部由調節閥連接，當水泵啟動時，閥板在進口端水力和驅動液壓缸下腔水力作用下緩慢開啟至全開，關閉時介質回流推動閥板和活塞上腔回水壓力的作用下迅速關閉90%截?cái)啻蟛糠炙鳎儆删忛]液壓缸阻尼進行緩閉，減弱回水壓力的沖擊，消除破壞性水錘。
液力自動閥是在消化吸收微阻緩閉止回閥、液控蝶閥、多功能水力控制閥的基礎上，研制而成的水泵控制閥的第四代新產品。它兼具電動閘閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，能夠保護水泵及管網系統安全。
詳析液力自動閥的工作原理：
1、開閥：按下啟動按鈕SB2時，時間繼電器KT和接觸器KM2同時動作，先導泵啟動，電磁閥關閉。
先導泵出口壓力水經單向閥進入活塞缸，推動活塞左行，通過活塞桿、連桿帶去吧閥桿，將小閥板開啟；時間繼電器KT在設定時間（5-10秒）過后失電，KM1接觸器失電，先導泵斷電停止供水，同時接通軸流泵控制電源，水泵啟動，大閥板在水流的推動下，完全開啟。
2、關閥：按下停止按扭TA時，水泵（軸流泵）停止工作，閥前失壓，大閥板大重力作用下迅速關閉，截?cái)嘟^大部分回水；同時，電磁閥導通，活塞缸失壓，平衡錘通過閥桿帶動小閥板緩慢關閉，泄除一部分回流水，以消除部分水錘壓力，防止產生破壞性水錘，確保管網設備安全。

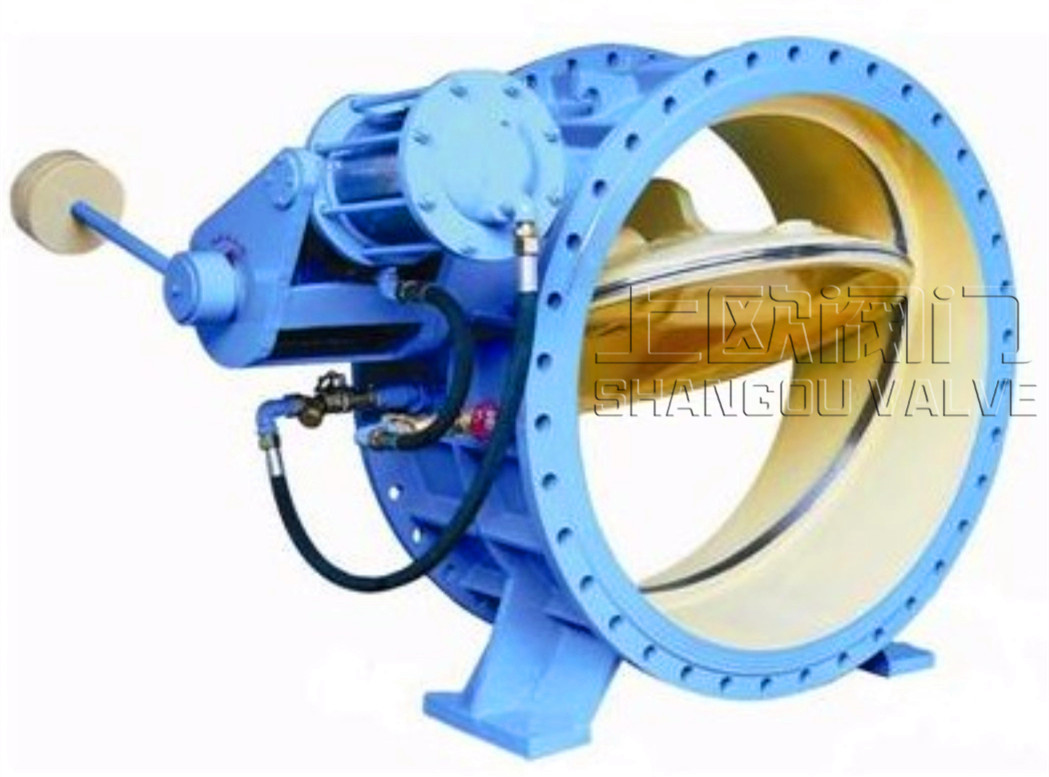

上歐液力自動閥產品實物圖：
