水錘預防閥采購技術說明：
1.現場情況：水泵設計揚程80m，供水高度50m，介質海水；安裝地點土耳其海邊；泵出口輸水管道直徑DN700，四泵并聯，一備三開；

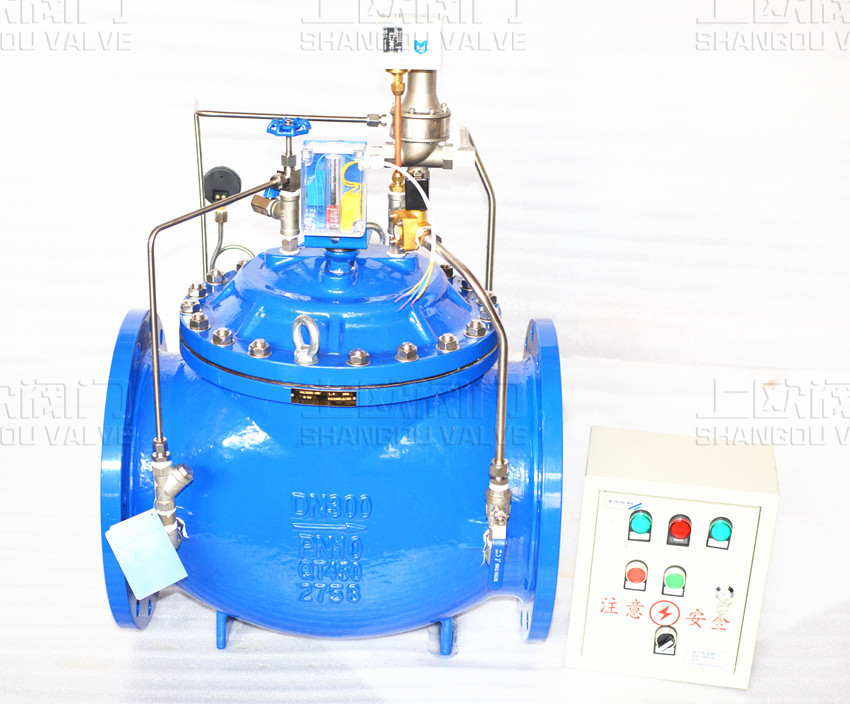

2.為提高現場泵及閥門水錘保護可靠性，參照國外先進設備性能，Dn800給水聯絡回路增加壓力波動預止閥2臺，由旁路排放至水池。設計規格Dn400，設計壓力級PN25；采用法蘭連接；殼體壁厚不低于20mm；閥門采用橡膠全襯閥板，以保證閥門關閉嚴密性和密封面的使用壽命，通過氯丁橡膠（或EPDM）全襯閥板，和閥體金屬密封面提供密封，其過流部件采用S2205雙相不銹鋼材料或316L超低碳不銹鋼等材料，閥體采用鎳鉻鑄鐵（鎳0.8~1.0％，鉻0.6~0.8％），閥門為雙向止水。閥體閥蓋采用低鎳鉻合金鑄鐵STQNiCr+ZF101涂覆重防腐涂料。供貨應為成套產品，包含進口壓力傳感器（信號線6m）、控制柜、先導閥、電磁閥、針閥、過濾器等，全部適用海水介質，傳感器采用進口品牌產品，電磁閥、先導閥為國內成熟知名產品，控制柜可以接受系統控制信號，輸出閥門工作狀態信號。
3.安裝于補給水泵出口聯絡母管上，為自動控制閥，能夠自動感應管路中壓力的變化（低壓、高壓），并能自身開啟，泄放返回的沖擊波。閥門驅動的動力源為閥門前后的壓差，由壓力導閥引導動作，是一種導閥控制，水力驅動的非接觸膜片（或活塞）式的控制閥。減小因水泵開啟、關閉或停電而造成停泵時管道系統中所引起的壓力波動，能夠可靠地保護水泵、泵站及輸水管道。電磁導閥與高壓導閥并聯作用，將閥門的工作壓力設定。突然的停泵一般會產生巨大的壓力波動，在管道較長的供水系統當中，這種壓力波動往往表現出明顯的低壓段，繼而高壓段激聚出現。電磁控制導閥可感應到水泵斷電及這種zui初的壓力波降并自身開啟，以使主閥隨之開啟，等待高壓波的返回，開啟的主閥會將隨之而來的高壓力波排至大氣。當系統壓力恢復到低壓控制導閥的設定值之上時,導閥本身將會關閉，導致主閥緩慢關閉，至使系統中的壓力穩定在高壓與低壓預定值之間。閥門除了可預防壓力波動外，還具有防止系統超壓，即安全閥功能。它通過將過高的壓力排向大氣，來完成這一功能。當系統壓力超出高壓控制導閥的設定值，主閥可立即開啟，泄放系統壓力。當系統壓力下降至正常壓力范圍，低于導閥設定值時，主閥自動緩慢關閉。
4.壓力波動預止閥閥門主軸上應配置流量泄放控制裝置（請附圖說明），可以根據現場情況調整壓力波泄放速度，有效的對管道進行保護。壓力波動預止閥正常情況下閥門的開啟速度應當十分快速，應當在1秒反應開啟。當水錘結束后，閥門復位時需有自診斷防水錘關閉性能，防止二次水錘的發生。系統在正常壓力工況下為常關型閥門，在壓力波動下開啟時亦能保證自動復位功能。并在復位時，自動進行線型關閉，不會由于閥門關閉速度不當而產生二次壓力波動。
5.壓力波動預止閥在通向控制腔的控制管路入口應設置有濾網等防污物堵塞的過濾裝置，控制設計需采用開環控制方式，閥門在正常工作過程中，要求控制管路不能有不間斷水流通過，閥門只需在開啟和關閉短時間內有水流通過，避免長期過水以堵塞針閥、導閥等控制元件。驅動方式采用膜片控制方式。zui低動作壓力不大于0.05MPa。膜片疲勞彎曲次數應在10萬次以上，無龜裂現象。
6.壓力波動預止閥閥體采用球形直通結構，以降低汽蝕的發生，閥口不能配置支撐肋或?qū)颦h(huán)等多余物件，避免閥門產生不必要的水頭損失。同時，不會對污物過于敏感。閥座應可在不卸下閥門的情況下在管路上直接更換。
7.壓力波動預止閥需采用雙腔式控制結構，實現無外動力的完全自動操作。確保過閥水流斷面通暢，防止雜物和污物對閥桿、膜片等部件運動的影響。
8.預放閥應配套電氣控制箱，電磁閥與壓力開關連鎖控制預先減壓排放；電氣元器件采用ABB、西門子等進口成熟知名品牌，箱體殼體材料采用316不銹鋼（防鹽霧），厚度不低于1.2mm，防護等級不低于IP56，電氣控制件配置PLC、UPS均應為知名品牌（附表）；電磁閥、先導閥等采用國內先進知名品牌，能耐海水鹽霧腐蝕。
9.按照需方要求出廠調整好先導閥排放壓力（暫定0.4MPa及1.0MPa）、電磁閥排放時間，先導閥控制壓力可現場調整，電磁閥開啟時間、排放時間、關閉時間等均可以現場調整；
10.報價單位具備該類產品壓力檢測裝置及成熟穩定的運行業績，提供運行業績證明；提供基于Bentley+Hammer+V8i水錘分析報告、產品圖樣，材料清單，安裝調試使用說明書；產品具備CE認證證書；
11.產品設計、材料配置及試驗應符合CJ/T219《水力控制閥》等標準zui新版規定要求，檢驗按照GB/T13927標準及企業內部性能設計檢驗規范執行，主閥密封性能試驗壓力1.0-2.5MPa，zui大允許泄漏量為零；
12.產品出廠資料：
(1)閥門尺寸流量選型計算書、殼體內件材料質保書，性能試驗報告，詳細安裝調試使用說明書(原理說明、接線方法、備品備件規格及更換、電磁閥開閥關閥時間調整、先導閥調壓方法等等)，圖樣及材料配置清單、電氣接線圖、控制原理圖；設備外形圖，閥門結構圖（表示清楚閥門各組件，并列出組件表，表中列出組件編號、名稱、規格、材質等）.設備基礎荷載,設備規范表。
(2)就地控制箱的外形尺寸圖及安裝方式、液控原理圖、控制箱箱內/外布置圖、端子排接線位置、信號線、電源線規格要求。
(3)電氣控制資料包括電氣原理圖、接線圖、邏輯圖，控制運行、保護聯鎖要求及框圖，報警及聯鎖保護設定值，表計及測點清單，儀表設備資料，控制、保護信號I/O接口規格、數量等。
上歐公司除該產品外還生產其他水控系統閥門，例如【調流調壓閥，管力閥，旋球閥，偏心半球閥等】
