當前位置：首頁 > 文章資訊 > 閥門知識 > 膜片式管力閥原理分析以及特點介紹
膜片式管力閥主要用于工業循環供排水，污水處理廠以及高層住樓高級賓館加壓輸出水泵的出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞，該閥門由閥體、蝶板、緩沖裝置等組成，具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的產品。

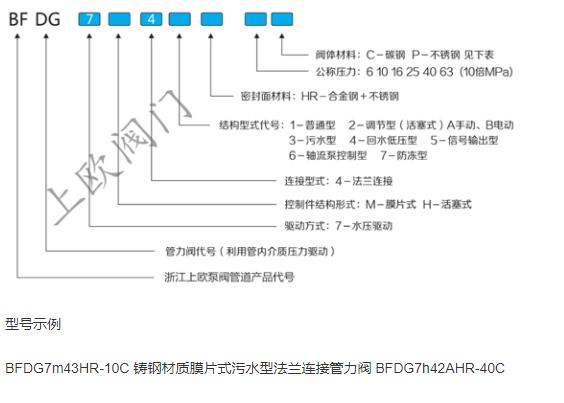

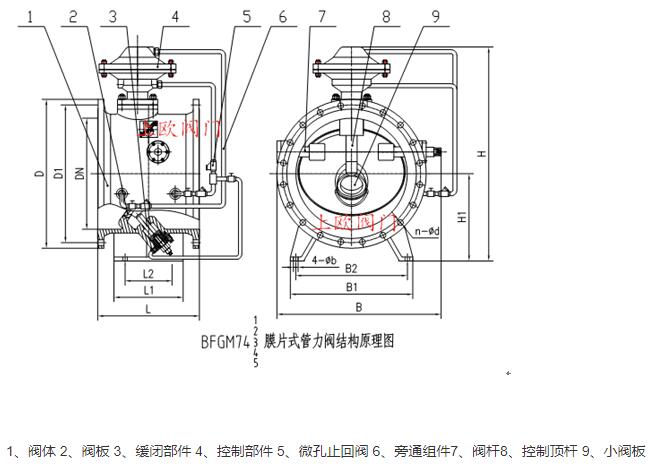

膜片式管力閥原理分析：
1、開閥：當水泵啟動，水壓通過進口帶微孔止回閥的旁通管，進入控制腔下腔，大閥板在進口端水力作用下，連同小閥板一同緩慢開啟，如圖(2)示。開閥速度可根據工況要求調節旁逋球閥的開度進行設定，以達到理想效果為準。
2、關閥：停泵瞬間，閥門進口流量及壓力突然降低，大閥板在重力作用下迅速關閉(閥板與閥座接觸前，設有緩沖機構，保護密封面），截?cái)啻蟛糠炙?，小閥板在控制腔作用下自動開啟泄除回流壓力水，削減水錘峰值，如圖(3)示；同時，一部分回流水通過旁通管道進入控制腔上腔，推動控制桿下行，關閉小閥板至完全切斷介質，如圖(4):示。關閥時間可通過旁通管道上的調節閥調節，使水錘峰值在控制范圍內。
膜片式管力閥特點以及優勢：
1、功能多樣：具有截流止回、輕載啟泵、消除水錘等功能，一閥頂多閥，節省設備總投資。
2、緩開啟泵：?jiǎn)⒈煤箝y門在進口端微孔止回閥的作用下，要達到—定壓力，閥門才開啟，可減小啟泵電流，確保電機和電控系統安全。
3、安裝方便：采用蝶閥結構，有體積小、重量輕的特點，占地空間小，降低土建成本，可適用于地表和地溝等多種安裝方式。
4、維護簡單:閥門的啟閉由輸送的介質驅動，與水泵自動聯鎖，無需人工與外力去操作;無外接動力和元器件，采用一體化結構，故障點少;液壓缸內的零部件檢修可在機組正常運行的同時進行;關鍵零件均選用優質材料，基本無需維護;外控通道中過濾器具有自沖洗功能。
5、節能降耗：?jiǎn)㈤]件為斜置蝶板式，水流平順，沿程損失與局部損失很?。蝗∠嚎氐y的電一液控制系統，降低成本而又增加可靠性，減小耗電達到節能的目的。
6、快關緩閉：獨特的小閥板結構（本公司200720064765.7《管力控制閥小閥板緩閉結構》專利)，停泵時，先快關后緩閉，有效消除水錘，保證系統安全。
7、外形美觀：結構上采用控制裝置頂置的創新型設計，外形空間小，內部結構簡單，運行可靠性強。工藝上，殼體、零部件均為精密鑄造，結構強度好，外形簡潔精致。
8、維護簡單：閥門的啟閉由輸送的介質驅動，與水泵自動聯鎖，無需人工與外力去操作，無外接動力和元器件，采用一體化結構，故障點少，液壓缸內的零部件檢修可在機組正常運行的同時進行;關鍵零件均選用優質材料，基本無需維護;外控通道中過濾器具有自沖洗功能。
9、動作、密封可靠：采用軟硬雙重密封結構（本公司ZL01249431.3《閥門啟閉件軟硬組合密封裝置》專利）或金屬硬密封結構，密封副摩擦力矩極小，斜置偏心結構密封副，縮短了關閥行程，減少了密封圈滑移距離，降低了摩擦力矩，達到了瞬間離合的效果，并且具有防泥沙和壓力自動補償?shù)墓δ?閥體、閥板密封角度優化設計，使閥門啟閉靈活可靠。

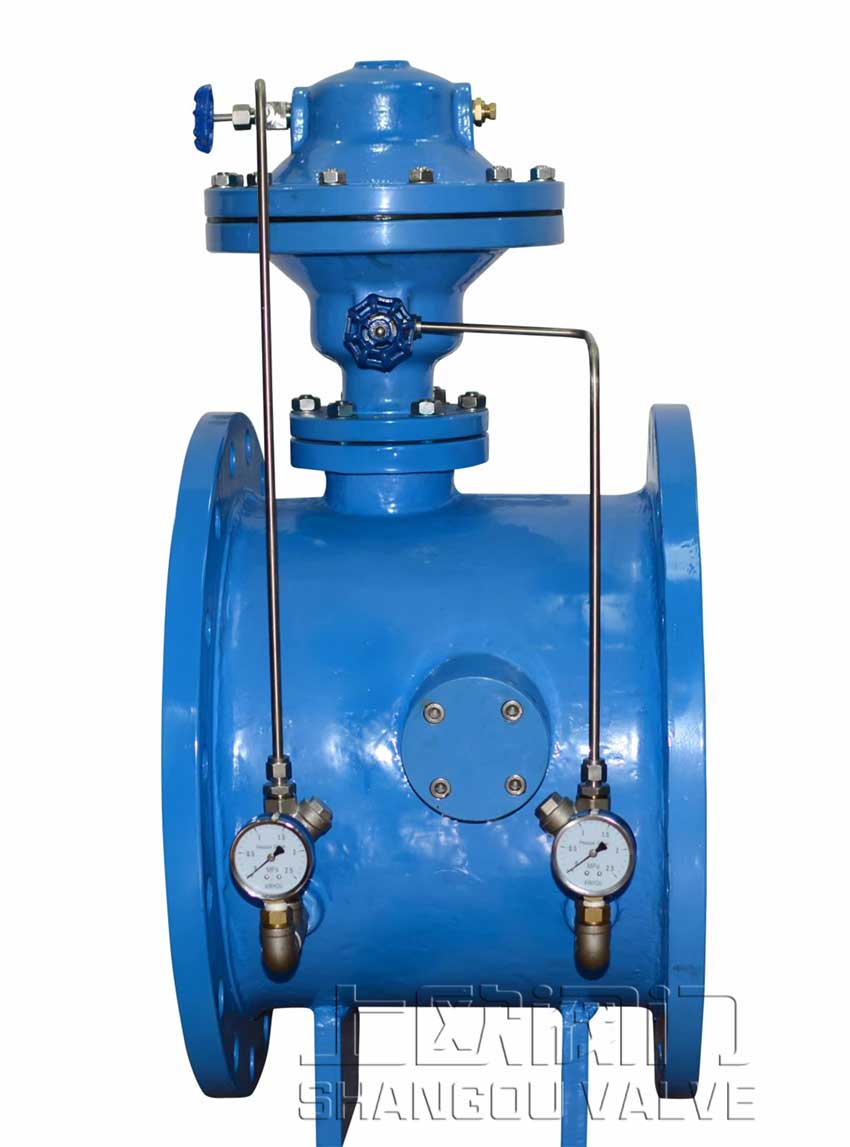

圖為上歐膜片式管力閥實拍圖：
