針對旋啟式止回閥、升降式止回閥和蝶式止回閥的結構特點以及存在的缺陷，同時結合理論設計數據及給定的數據，在參考三種止回閥結構的基礎上設計一種斜置雙瓣止回閥。以DN=50mm為例，具體設計方案如下所述:
(1)將閥體壁厚設計為10mm，管道入口處zui小直徑為50mm，閥蓋的厚度為7mm，密封墊片的厚度為2mm;

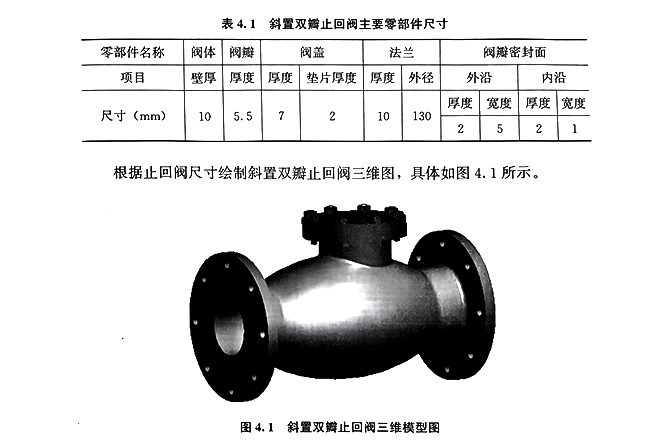

(2)把止回閥的閥瓣設計成斜置雙瓣結構，其由2塊R=35mm、厚度為5.5mm的半圓形斜置板組成，2塊閥瓣分別通過2根布于傾斜20°度、寬度為15mm的斜置梁上的銷聯接結，具體見圖4.3所示;
(3)止回閥密封面的內徑為 70mm，寬度為 5mm，由于2塊半圓形閥瓣是傾斜 20°布置的，所以采用2片密封圈;
(4)根據法蘭尺寸設計標準，止回閥法蘭的主要尺寸具體為:內徑為50mm，外徑為130mm，8個直徑為6mm的螺孔均勻布置，法蘭厚度為10mm。
(5)為了確保止回閥的水力損失盡可能小，發揮其節能優勢，設計過程中重點考慮斜置閥瓣這部分結構，一方面要確保管路系統運行過程中止回閥在流體的推動下能夠快速打開，也就是止回閥閥瓣能夠在瞬間和密封圈脫離;另一方面在介質流動狀態穩定之后，閥瓣能夠打開全開狀態，確保整個流道的暢通無阻，也就是閥瓣不會對介質的流動造成很大的阻力。

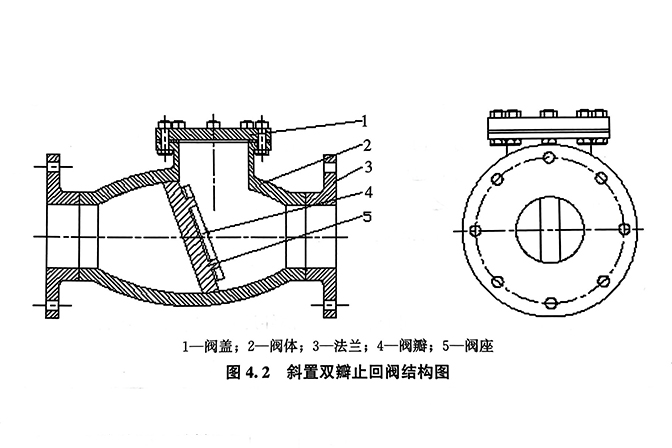

在設計過程中，受止回閥內“斜置雙瓣”結構布置形式的限制，為了確保閥瓣能夠自由啟閉，閥體采用弧面形設計，左右兩邊為內徑為50mm，長30mm的管道;左右設計法蘭，法蘭上均布置8個螺孔;對于閥蓋，采用I型平板閥蓋，厚度7mm，內徑為55mm，外徑為91mm，采用偏心設計，閥蓋面上均布8個螺栓，螺栓孔直徑為6mm，螺栓孔中心圓直徑為75mm，中間密封墊片厚度為 2mm。斜置雙瓣止回閥的總體結構圖如圖4.2所示。
