節能型側向式全白動止回裝置性能研究

      目前國外亞非拉各國包括歐美發達國家的灌排防洪閥門都是采用懸掛式拍門閥,中大型拍門主要以電動和液壓控制為主。與當前國內應用普遍的手動電動、氣動閥門比較,其啟閉速度和工作性能有一定提高,但產品結構復雜:制造成本高,而且維修難度大,費用高。如液壓系統出現故障時,必須由液壓原理的專業人員維修,而且拍門不是側開式設計,從設計和功效上都達不到滿足實際應用所需的技術特征。

       隨著國家科學技術的發展,人們的安全工作意識日益強烈,老閥門已不能滿足用戶的要求,舊泵房的操作人員渴望性能先進的泵閥機組。這樣一來,研制開發一種利用水本身的壓差動力來實現拍門的自動啟閉和消除水錘的閥門勢在必行。

      針對目前國內外的懸掛式拍門開啟阻力大,下落速度快,撞擊力太大等缺陷,對節能型側向式全自動止回裝置進行技術攻關,對其結構進行設計優化,以實現節能增效和提高安全穩定運行性能之目的。

節能型側向式全自動止回裝置

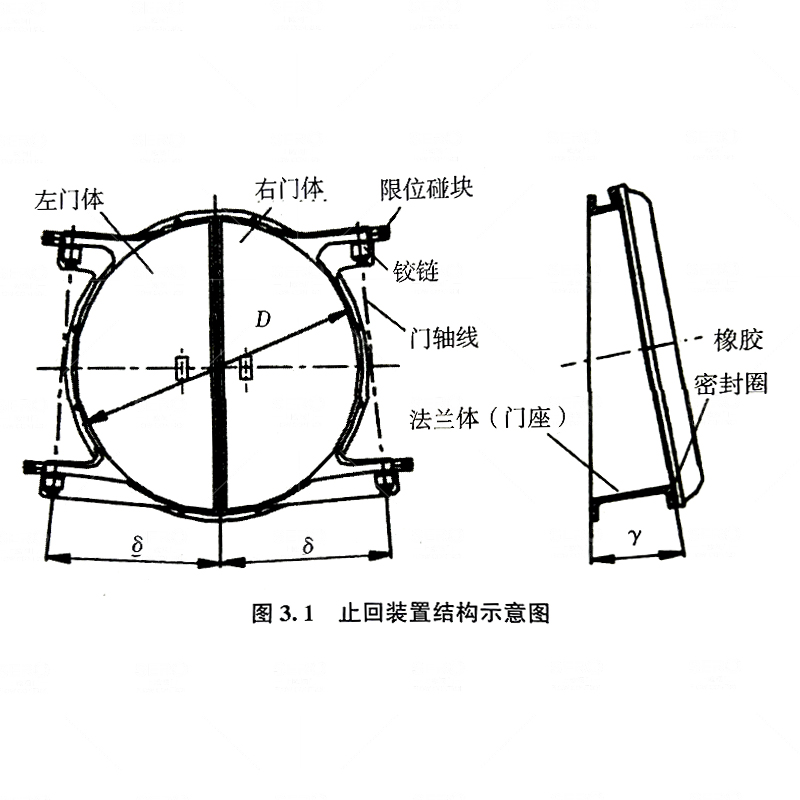

     與普通拍門類似,節能型側向式全自動止回裝置由閥板(門板)、門鉸門座和密封件組成,門板通過門鉸安裝在門座上,且靠橡膠密封止水,如圖3.1 所示。

      節能型側向式全自動止回裝置利用了門重的部分分力作閉門的動力。在結構上,門鉸的軸心線(門軸)與水平面不垂直,門軸與垂直水平面的豎直軸夾角(門軸傾角)為8,拍門關閉時過門軸的門板所在平面(管口所在平面)與豎直平面的夾角(垂角)為Y。

      法蘭體(門座)與門座下環及門體之間用圓形丁腈橡膠條密封,這種橡膠條密封可靠,泄漏量極少。法蘭體和門體采用鑄造成型,材質為鑄鋼ZG270一500,摩擦副部分用不銹鋼銷軸和銅合金軸套,

      與傳統的自由懸掛式拍門比較,節能型側向式全自動止回裝置具有以下優勢:設計理念新穎,運行軌跡獨特,開啟阻力小,閉門撞擊力小,造價低,可節約大量能源。

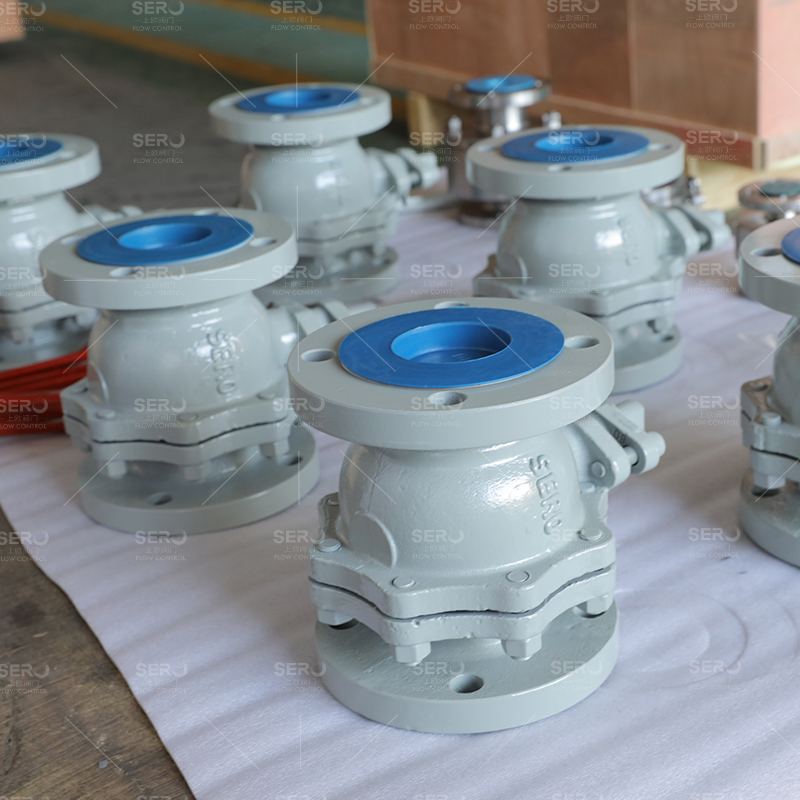

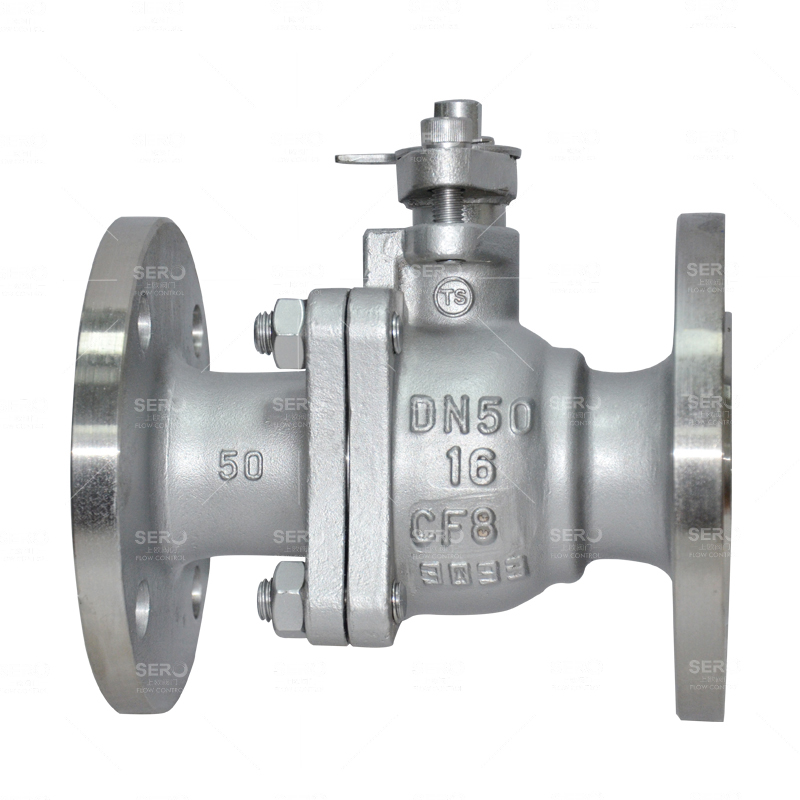

上歐產品展示:
