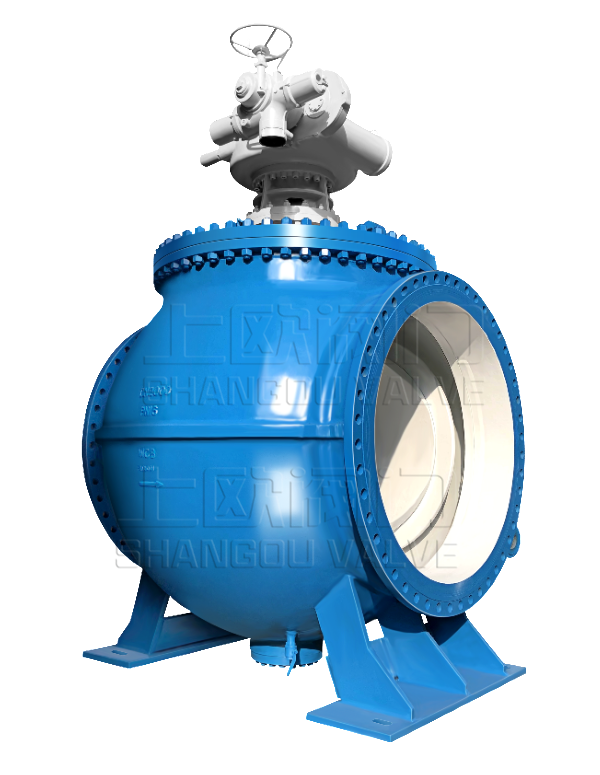

偏心半球閥是一種比較新型的球閥類別，開關無摩擦，密封不易磨損，啟閉力矩小。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求，廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。
在密封副上不僅堆焊了具有耐蝕性、耐高溫、耐磨性能好的鈷基合金，密封面堆焊厚度t≥3mm，硬度≥55HRC，而且還在閥腔過流面上噴涂高耐磨性的WC，使得密封副和閥門過流表面硬度≥65HRC，這樣使得閥門具有更好的耐磨性和耐沖刷性能，該閥門在全開位置具有低流阻，流阻系數幾乎為零。
采用分析軟件，對其開度為100%時進行了流體域的模擬分析，至高速出現在進口處紅色部分，整體流道速度分布梯度較小，幾乎維持在中間區域，圖中數值與對應顏色比較得出過流比較順暢，流速分布較均勻，整個流態比較平穩，上下兩側幾乎成對稱態勢，整個流道內流速無明顯增加，壓力局部損失明顯減小。流場的流速沒有出現在閥座密封面處。閥瓣密封面處介質流速很低，這樣閥瓣的磨損較小，如果結合壓力分布圖分析，局部壓力梯度明顯減少。這種情況下流阻系數幾乎為零，便能很好地降低能耗。
