計算給水管道沿程水頭損失時．也可查閱不同管材的相關圖表，查得不同流量的值；
但應注意下述使用條件，當使用條件與下述條件不相符時，應根據各自規定作相應修改。
1. 建筑給水硬聚氯乙烯管(PVC-U) 。其單位長度水頭損失可查閱本手冊附表B 的圖B, 其局部水頭損失可按沿程水頭損失的25%-30%計算。
2. 建筑給水聚丙烯管(PP-R) 。其單位長度水頭損失可查閱本手冊附表C 的表C-1 。該表是按公稱壓力1. 25MPa, 工作水溫20°C, v=O. 10lcm2 /s 編制的，因不同的工作水溫水的運動黏滯系數也不同，不同公稱壓力等級，管道的計算內徑不同，所以應按設計采用的工作水溫和管道公稱壓力進行修正（將查得的lOOOi 值乘以水溫修正系數如和陽力修正系數如，將查得的v 值乘以流速修正系數如），如、如、如值查閱本手冊附表C 的表C-3 、表C-4 。其局部水頭損失可按沿程水頭損失的25%~30% 計算。

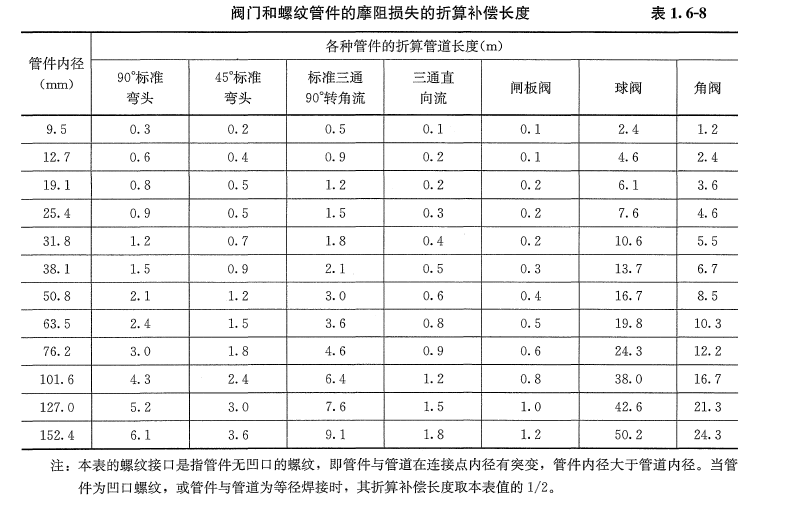

3. 建筑給水氯化聚氯乙烯管(PVC>C) 。其單位長度水頭損失可查閱本手冊附表D 的表D-1 、表D-2; 管道配件和附件的局部阻力可按表D-5 折算為管長計算。建筑內管道局部水頭損失可按沿程水頭損失的25%-30% 計算。
4. 建筑給水交聯聚乙烯管(PEX) 。其單位長度水頭損失可查閱本手冊附表E 的圖E, 當管道系統水溫低于60°C 時，應乘以溫度修正系數，見表E-1; 其局部水頭損失宜按沿程水頭損失的25%-,45% 計算。
5. 建筑給水鋁塑復合管(PAP) 。其單位長度水頭損失可查閱本手冊附表F 的圖}'-1,其局部水頭損失：當采用三通配水時可按沿程水頭損失的50%~60% 計箕；當采用分水器配水時可按沿程水頭損失的30% 計算。
6. 建筑給水鋼塑復合管。其單位長度水頭損失可查閱本手冊附表G (襯塑鋼管查表G-1; 內涂塑鋼管查表G-2) 。上述兩表是水溫為l0°C 時的數據，當設計水溫高于l0°C 時，其單位長度水頭損失應乘以溫度修正系數，見附表G 的表G-3 。對螺紋連接內襯朔可鍛鑄鐵管件的給水系統，配水管段的局部水頭損失可按沿程水頭損失乘以百分數確定：生活給水管網為30%~40% (生活、生產合用系統為25%~30%); 對法蘭或溝槽式連接內涂（襯）塑鋼忤件的給水系統，局部水頭損失可按沿程水頭損失的10%~20%計算。
7. 建筑給水薄壁不銹鋼管。其單位長度水頭損失可查閱本手冊附表H 的表H-1; 當水溫高于l0°C 時，其沿程水頭損失乘以溫度修正系數（見表H-1) 。其局部水頭損失宜按沿程水頭損失的25%~30%計算。
8. 建筑給水銅管。其單位長度水頭損失可查閱本手冊附表J 。其局部水頭損失可按沿程水頭損失的25%~30%計算。
9. 熱鎖鋅鋼忤和鑄鐵管。其單位長度水頭損失可查閱本手冊附表19. 1-6 。其局部水頭損失可按沿秤水頭損失的25%,-,30%計算。

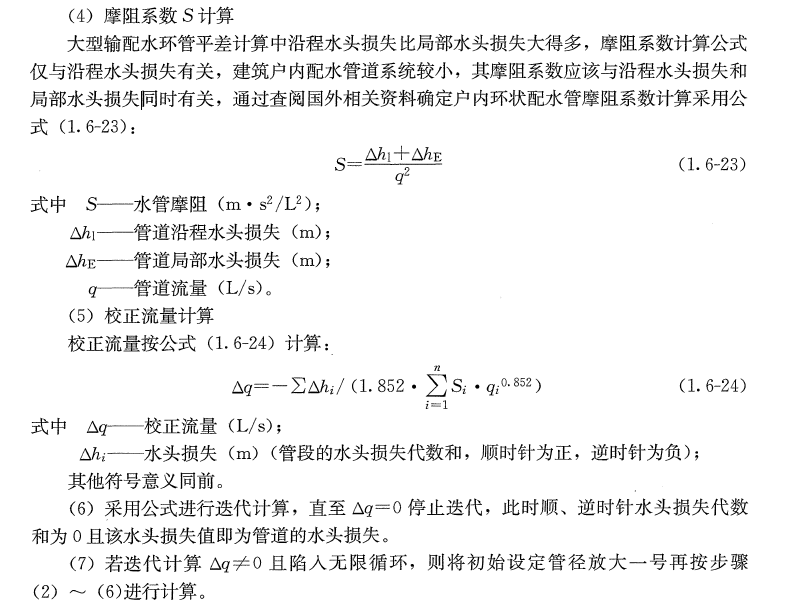

10. 建筑戶內等用水終端配水管環狀連接阻力損失計算戶內給水管道環狀布置水頭損失計算引用了城市環狀供水管網計算時常用的哈代一克羅斯管網平差法，環狀配管阻力損失值理論計算步驟如下：
(1) 初步分配環管各管段流最首先選取環管中額定流量最大的兩個且生器具同時使用時的額定流量疊加值作為環管計算的初始總流量，按順、逆時針方向均分流械，其中順時針流量為正，逆時針流扯為負，根據初始流最、經濟流速暫定環管管徑。

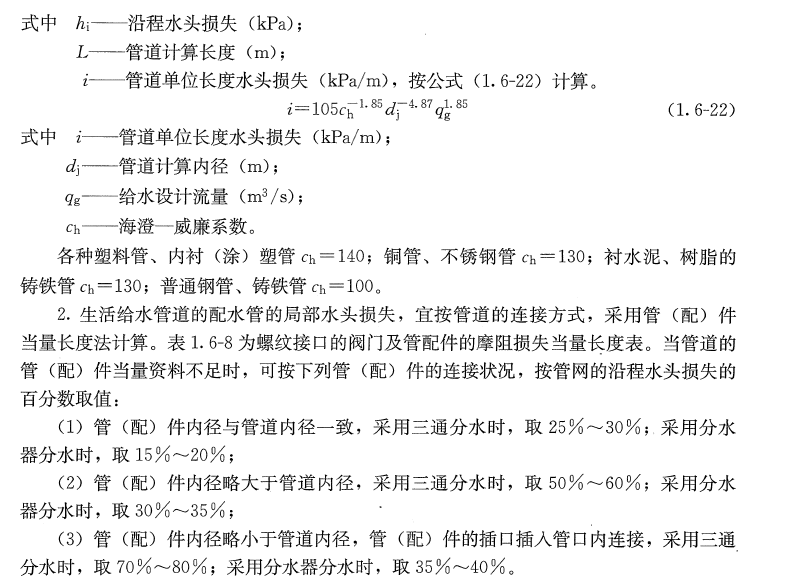

(2) 沿程水頭損失計算 依公式(1. 6-21) 計算單位長度管道水頭損失(m/m), 也可查閱本手冊附表B~附表J 不同管材的相關圖表；
2) 量取順、逆時針管道實際長度；
3) 依公式(1. 6-21) 分別計算順、逆時針管道的沿程水頭損失。
(3) 局部水頭損失計算順、逆時針管道的局部水頭損失，宜按管道的連接方式，采用管（配）件當晝長度法計算。當管道的管（配）件當量長度資料不足時，可按本條第1,- 9 款管網的沿程水頭損失百分數取值。
